O que é uma parede hidráulica comum

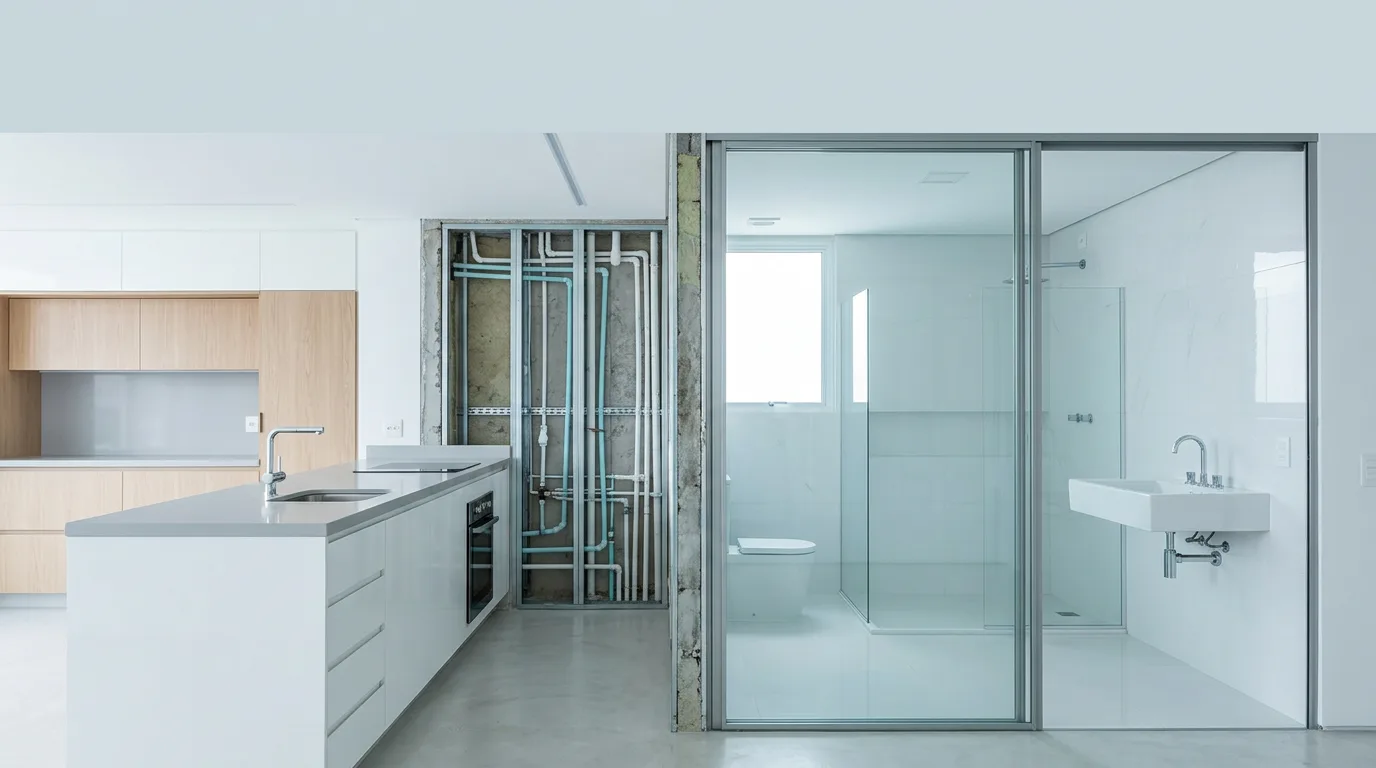

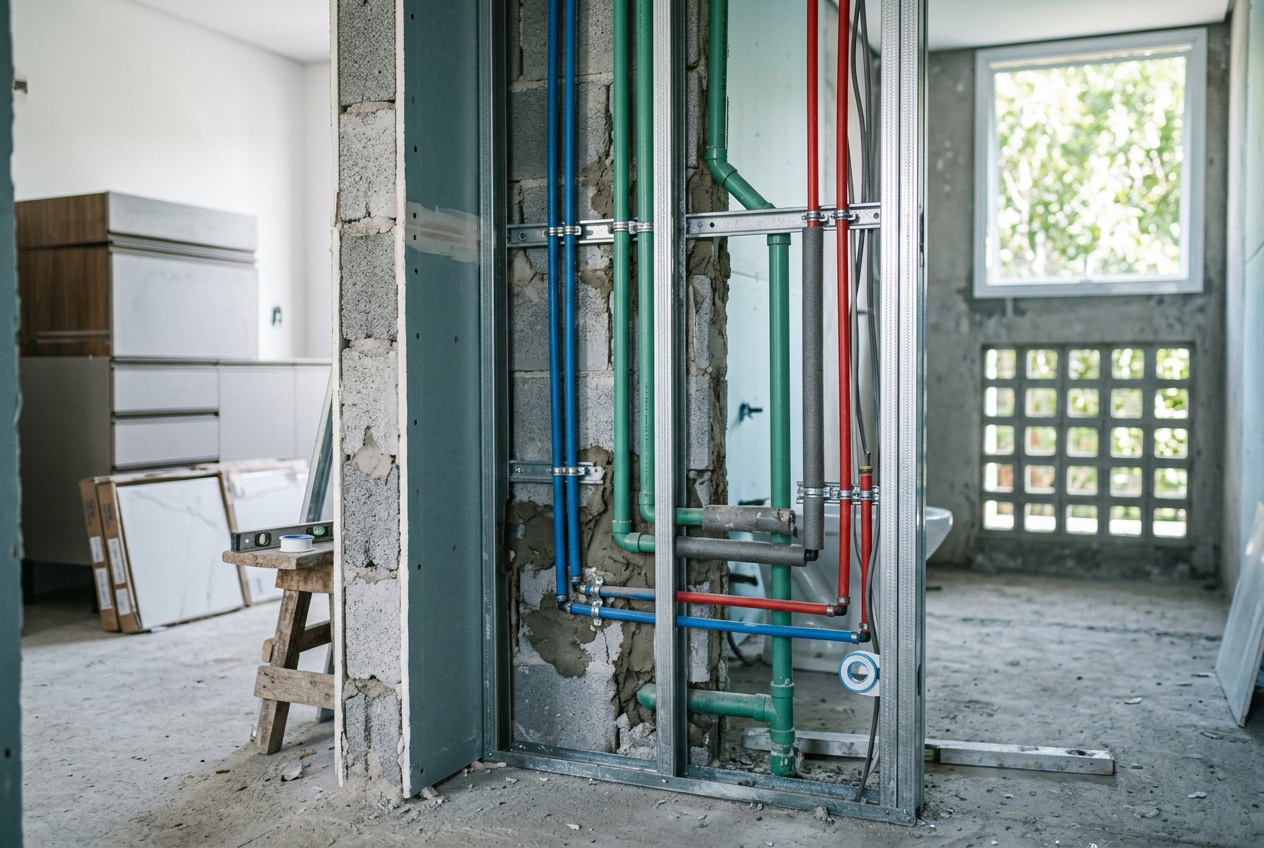

A economia potencial vem principalmente da redução do percurso horizontal (trecho de tubulação que se desenvolve predominantemente no sentido horizontal). Quando pia, lavatório, chuveiro e bacia ficam próximos da faixa técnica, diminuem a quantidade de tubos, conexões, rasgos, suportes e mudanças de direção. Também pode haver menos interferências em forros e pisos, desde que os ramais conservem as condições necessárias de escoamento e inspeção. Em uma residência compacta, posicionar a pia da cozinha no verso da parede do lavatório pode permitir ligações mais diretas às prumadas previstas. Se a prumada estiver distante, porém, a parede comum terá efeito apenas visual: os ramais continuarão longos, sujeitos a desvios e a maior complexidade de execução.
O ganho aumenta quando a distribuição se repete entre pavimentos e os aparelhos permanecem alinhados verticalmente. A compatibilização (coordenação entre arquitetura, estrutura e diferentes sistemas prediais para evitar conflitos) permite reservar passagens antes da execução e evitar adaptações em vigas, lajes ou alvenarias. Em um edifício residencial, cozinhas e banheiros sobrepostos podem atender a uma mesma zona de prumadas, enquanto unidades com plantas alternadas podem exigir derivações adicionais. A distância aparente em planta não é o único critério: devem ser avaliados desníveis, mudanças de direção, espessura dos acabamentos e espaço ocupado pelas conexões. Um erro recorrente é alinhar somente os pontos de uso, ignorando o volume real necessário para curvas, junções e inspeções.
Centralizar instalações não elimina componentes indispensáveis ao desempenho. A ventilação sanitária precisa proteger os fechos hídricos; o despejo da cozinha continua exigindo encaminhamento compatível com a presença de gordura; o isolamento acústico deve limitar a transmissão de ruídos; e registros, caixas e conexões sujeitas a manutenção precisam permanecer acessíveis. Por exemplo, esconder uma junção atrás de armário fixo pode reduzir o custo aparente do acabamento, mas transforma uma desobstrução simples em desmontagem de marcenaria e revestimento. A análise econômica deve considerar execução, inspeção e reparo, não apenas a quantidade inicial de tubos. Suprimir acessos ou compartilhar indevidamente redes distintas transfere o custo para a fase de uso e aumenta o impacto de falhas.
A solução perde vantagem quando exige muitos desvios para contornar elementos estruturais, atravessa ambientes secos ou cria trechos sem acesso para limpeza. Mudanças sucessivas de direção também ocupam mais espaço e elevam a probabilidade de incompatibilidades durante a obra. Em uma casa na qual a cozinha fica próxima do banheiro, mas a viga impede a passagem direta até a prumada, pode ser mais racional adotar trajetos separados e acessíveis do que forçar uma concentração geométrica. A comparação deve ser feita sobre a planta de instalações sanitárias, incluindo conexões, ventilação e pontos de inspeção. O erro comum é decidir pela parede compartilhada apenas pela proximidade dos revestimentos, sem verificar o caminho completo até a coleta e o abastecimento.
Quando a centralização reduz custos e percursos

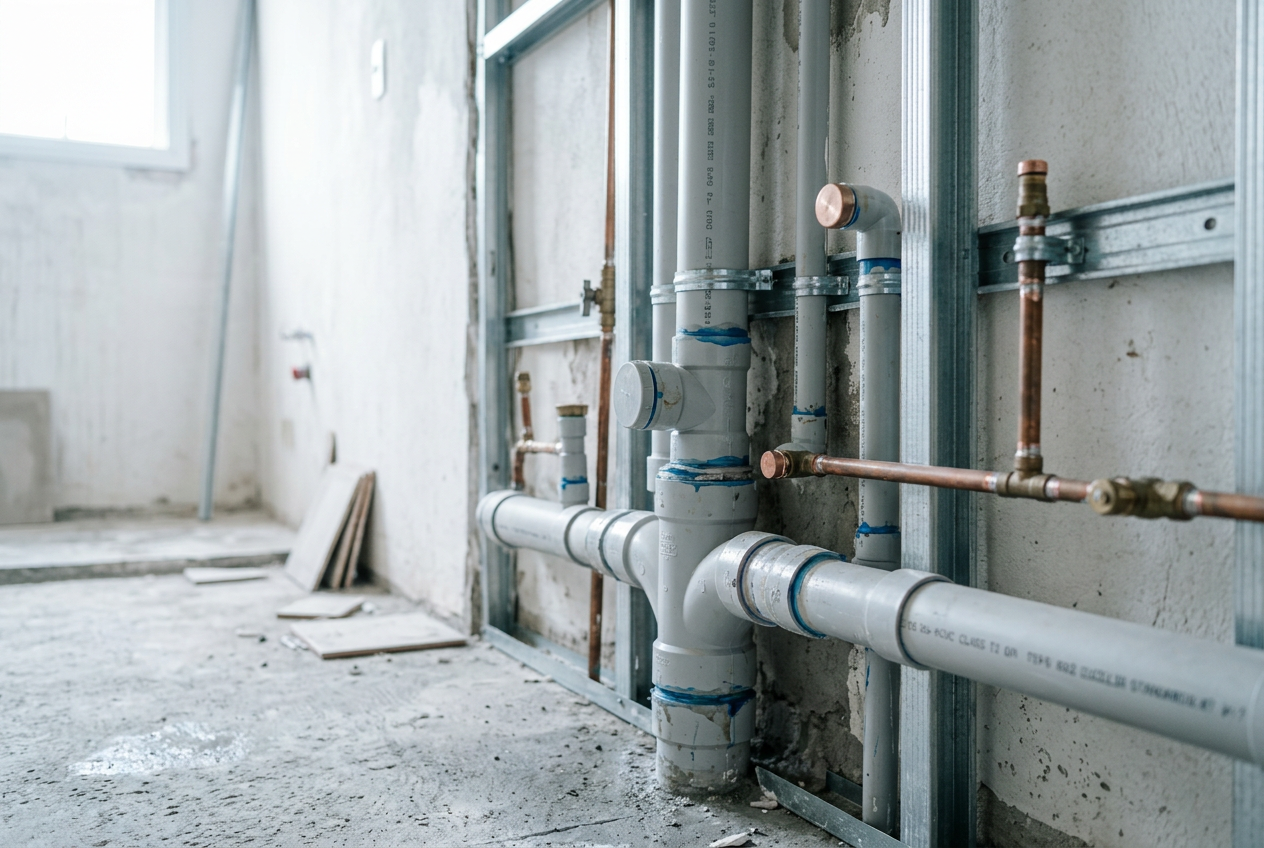

A centralização gera economia quando reduz o percurso horizontal (trecho de tubulação que se desenvolve predominantemente no sentido horizontal) sem criar desvios difíceis de executar. Trajetos mais diretos exigem menos tubos, conexões, suportes, rasgos em alvenaria e passagens por forros. Também podem diminuir juntas sujeitas a vazamento e pontos de inspeção necessários ao longo da rede. Em uma planta na qual a pia da cozinha, o lavatório, o chuveiro e a bacia sanitária se aproximam do mesmo núcleo técnico, as derivações tendem a ser curtas. O erro comum é avaliar apenas a metragem de tubos: conexões numerosas, mudanças de direção e recomposição de paredes podem tornar um trecho aparentemente pequeno mais trabalhoso e caro do que uma solução ligeiramente mais longa e regular.
O ganho depende principalmente da posição da prumada hidráulica (tubulação vertical que atende diferentes níveis), da proximidade efetiva dos aparelhos e da repetição da solução entre pavimentos. Em edifícios residenciais, cozinhas e banheiros sobrepostos permitem repetir furos, suportes, shafts e sequências de montagem, reduzindo improvisações no canteiro. Como exemplo, apartamentos com plantas alinhadas verticalmente podem conduzir os ramais de cada unidade ao mesmo núcleo, desde que a estrutura e as inclinações necessárias sejam compatíveis. Se os ambientes apenas parecem próximos na planta, mas pilares, vigas ou desníveis obrigam a contornos, a centralização perde eficiência. Outro erro recorrente é deslocar a prumada entre andares para acomodar layouts diferentes, criando transições complexas, maior risco de obstrução e dificuldade de acesso.
Alguns custos permanecem obrigatórios mesmo quando banheiro e cozinha utilizam a mesma faixa técnica. A ventilação sanitária não deve ser eliminada, a cozinha continua exigindo tratamento adequado dos efluentes gordurosos, e a parede precisa prever isolamento acústico e acessos para limpeza, inspeção e operação de registros. Em um apartamento compacto, por exemplo, ocultar todas as tubulações em um fechamento estreito pode parecer econômico, mas a ausência de painel removível transforma uma manutenção simples em demolição de revestimentos. A análise financeira deve considerar instalação, acabamento, desempenho e manutenção durante o uso, não somente a compra de tubos. Suprimir componentes ou acessos para reduzir o orçamento inicial costuma transferir o custo para reparos posteriores, além de comprometer a higiene, o conforto e a confiabilidade das instalações hidráulicas residenciais.
A compatibilização (coordenação entre arquitetura, estrutura e diferentes sistemas prediais para evitar conflitos) determina se a solução centralizada é realmente executável. Antes de fixar o núcleo, o projeto deve confrontar tubulações, vigas, lajes, impermeabilização, dutos, quadros, mobiliário e espessuras de acabamento. Um exemplo frequente ocorre quando o alinhamento mais curto cruza uma viga e exige desvios sucessivos; nesse caso, reposicionar o shaft pode resultar em uma rede mais simples, ainda que o desenho pareça menos compacto. Redes extensas sem inspeção, mudanças bruscas de direção e conexões comprimidas dentro da parede anulam a economia ao dificultar montagem e desobstrução. O critério adequado é buscar continuidade, acessibilidade e repetição construtiva, evitando tratar a menor distância geométrica como único indicador de custo.
Layouts espelhados, adjacentes e em torno do shaft

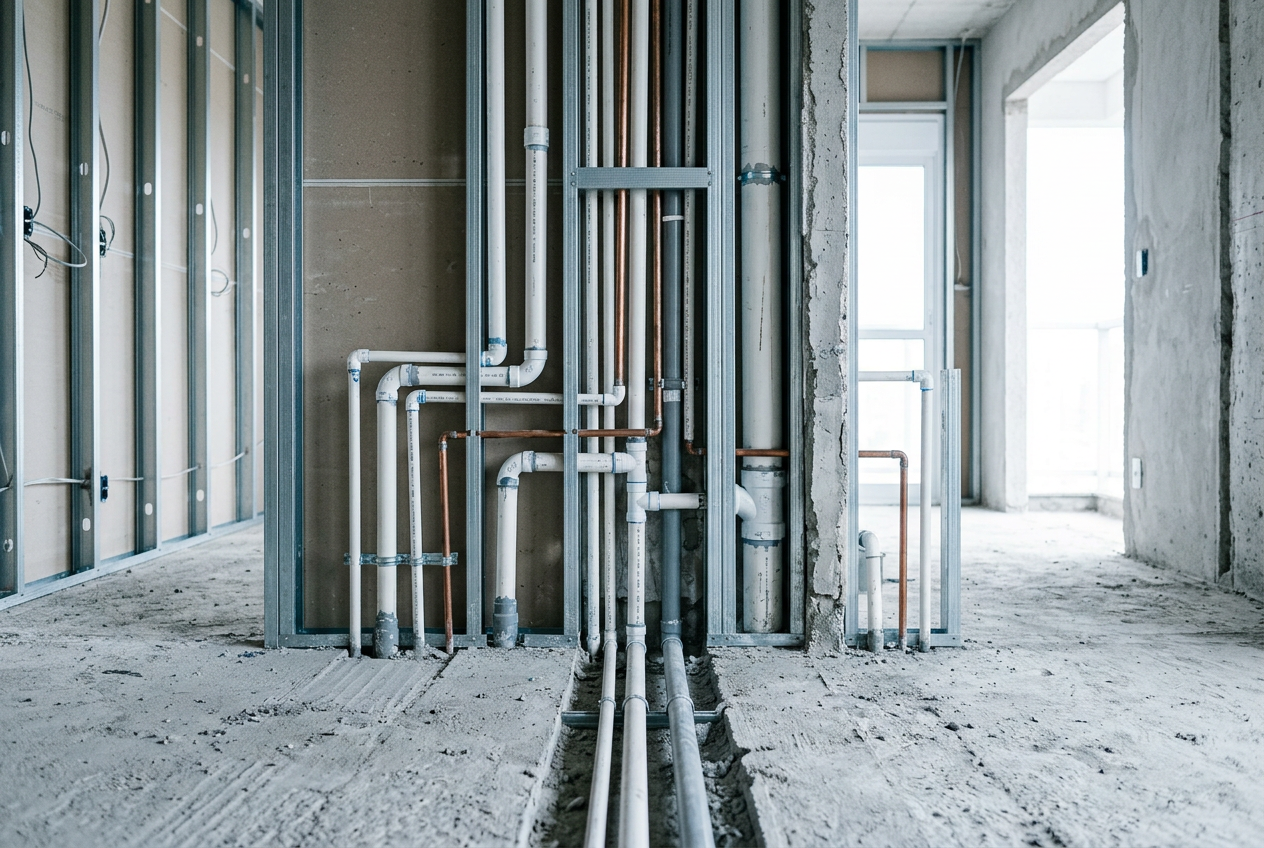

Não existe espessura mínima universal para esconder as instalações, porque o dimensionamento depende da configuração completa, e não apenas do maior tubo. Devem entrar na seção os diâmetros externos efetivos, bolsas e conexões, mudanças de direção, cruzamentos, ventilação, suportes, folgas de montagem, revestimentos, isolamento acústico e tolerâncias do canteiro. Como referência inicial fornecida para o projeto, o tubo de queda fecal pode ter DN 100, sendo DN (diâmetro nominal usado para identificar comercial e tecnicamente a dimensão de uma tubulação), enquanto o ramal da pia pode partir de DN 50. Esses valores não definem sozinhos a parede e permanecem sujeitos ao cálculo do projeto e à NBR 8160 (norma brasileira aplicável ao projeto e à execução de sistemas prediais de esgoto sanitário).
O embutimento em parede incorpora os tubos ao fechamento, mas precisa ser avaliado conforme o sistema construtivo e as limitações de rasgos. Uma contraparede (segunda camada de fechamento construída à frente da parede principal para acomodar instalações) cria uma cavidade independente e pode preservar a parede existente, embora reduza a área útil do ambiente. Já o shaft acessível concentra prumadas, ventilação e conexões em um compartimento com fechamento inspecionável. Em um banheiro pequeno, por exemplo, uma contraparede atrás da bacia pode organizar o tubo fecal e os suportes sem cortar a alvenaria principal. O erro comum é escolher o embutimento depois que a parede está executada, exigindo demolições, enfraquecendo componentes ou produzindo saliências não previstas nos revestimentos.
Somar dimensões nominais não fornece a espessura final. Se alguém considerar um tubo DN 100 e um ramal DN 50 lado a lado, a conta simplificada seria 100 + 50 = 150 mm; porém, esse resultado nem sequer representa a largura real necessária, pois DN não corresponde obrigatoriamente ao diâmetro externo. A seção ainda deve acomodar bolsas mais largas, afastamento entre peças, fixadores, desvios, ventilação, fechamento e eventual material acústico. Além disso, tubos podem ocupar planos diferentes para evitar cruzamentos, aumentando a profundidade do conjunto. Um erro frequente é desenhar somente linhas centrais na planta e usar essa soma como espessura de parede, o que provoca incompatibilidade entre conexões, revestimentos e estruturas quando a montagem começa.
A definição deve partir de um corte técnico elaborado pelo projetista hidrossanitário e compatibilizado com arquitetura, estrutura, impermeabilização e sistemas de fechamento antes da obra. O desenho precisa mostrar a posição real das tubulações, conexões, abraçadeiras, pontos de inspeção e camadas de acabamento. Em uma parede entre cozinha e banheiro, o corte pode revelar que a saída da bacia, o ramal da pia e a ventilação disputam a mesma faixa, justificando contraparede ou shaft em vez de embutimento integral. Alterar a espessura apenas no canteiro pode reduzir circulação, desalinha bancadas e comprometer encontros de piso e revestimento. A solução aprovada também deve prever tolerâncias de execução, pois uma cavidade dimensionada exatamente pelo contorno teórico das peças impede ajustes e manutenção.
Como dimensionar a parede e o espaço técnico

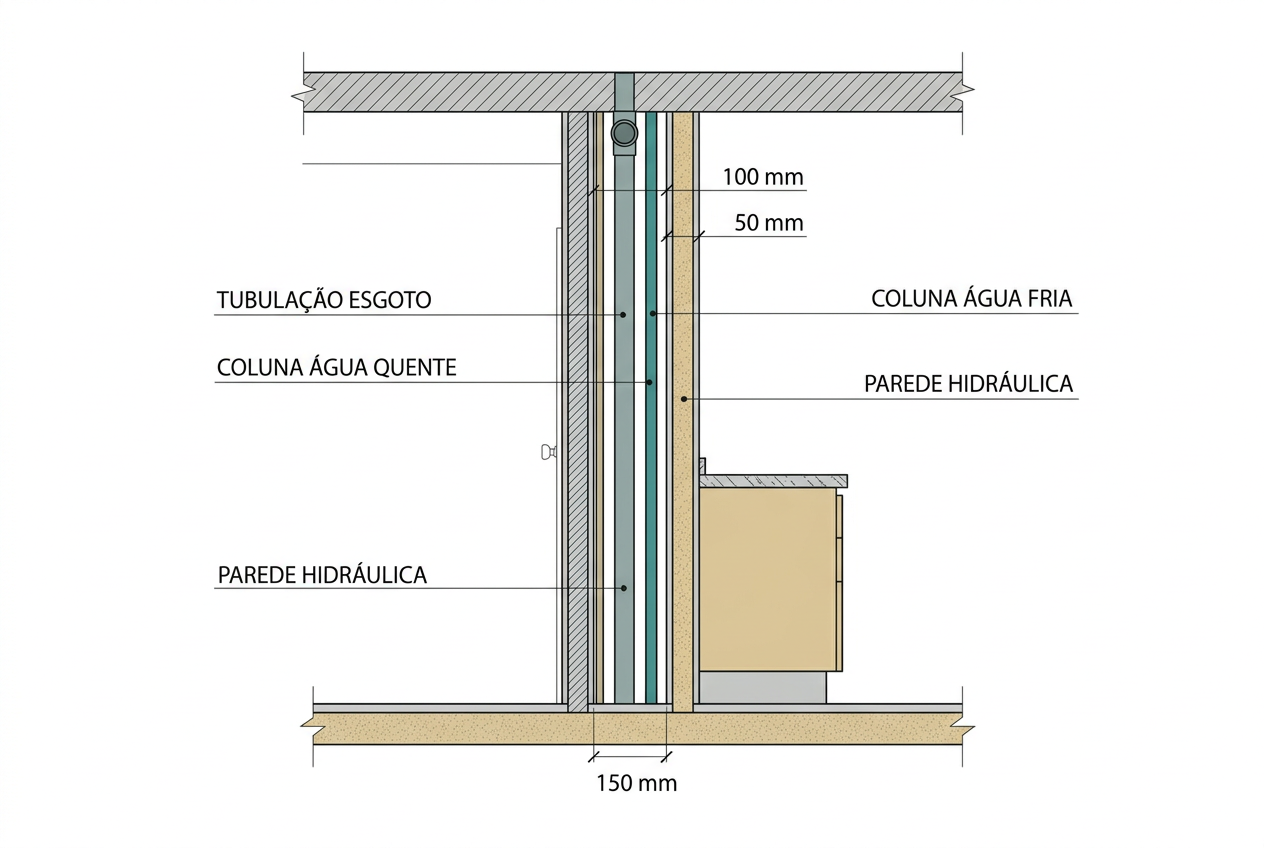

Não existe espessura universal para uma parede hidráulica compartilhada, pois a seção necessária resulta do conjunto instalado. O DN (diâmetro nominal usado para identificar comercial e tecnicamente a dimensão de uma tubulação) não corresponde, necessariamente, ao diâmetro externo que ocupará o espaço construído. O dimensionamento deve considerar bolsas, conexões, curvas, derivações, tubos de ventilação, cruzamentos, suportes, fixações e folgas de montagem. Também entram na conta as camadas de fechamento, os revestimentos, o isolamento acústico e as tolerâncias de execução. Em um banheiro e uma cozinha separados pela mesma faixa técnica, a tubulação pode caber em planta, mas tornar-se inviável em corte quando uma conexão precisa cruzar outro ramal ou quando sua bolsa avança além do alinhamento previsto.
Como referência inicial, o projeto pode considerar tubo de queda fecal com DN 100 mm e ramal da pia da cozinha com DN 50 mm, sujeitos ao cálculo hidrossanitário e à NBR 8160 (norma brasileira aplicável ao projeto e à execução de sistemas prediais de esgoto sanitário). Se esses dois tubos fossem colocados lado a lado, a soma nominal seria 150 mm (100 + 50), mas esse resultado não define a largura do espaço técnico nem a espessura final da parede. Ainda faltariam os diâmetros externos efetivos, as bolsas, os afastamentos, a ventilação e os elementos de fixação. Esse cálculo serve apenas para demonstrar por que olhar exclusivamente para o maior tubo, ou simplesmente somar os DN, produz uma estimativa insuficiente para detalhamento executivo.
O embutimento em parede integra a tubulação ao corpo da vedação e exige verificar se os rasgos não comprometem estabilidade, resistência, acústica ou integridade dos blocos. A contraparede (segunda camada de fechamento construída à frente da parede principal para acomodar instalações) preserva a vedação principal e permite organizar tubos sem cortes extensos, embora consuma área útil. Já o shaft acessível é um compartimento técnico destinado a concentrar prumadas, ventilações, registros e pontos de inspeção, favorecendo manutenção futura. Em uma cozinha compacta junto ao banheiro, por exemplo, uma contraparede pode receber os ramais, enquanto o tubo de queda permanece em shaft. A escolha deve decorrer da quantidade de instalações, da necessidade de acesso e da relação entre área ocupada e facilidade de execução.
A seção deve ser desenhada pelo projetista hidrossanitário e compatibilizada com arquitetura, estrutura, vedações, elétrica e interiores antes da obra. Plantas isoladas não bastam: cortes e detalhes precisam mostrar cotas, conexões, cruzamentos, fixações, fechamento, revestimentos e acessos. Um erro comum é definir a parede pela soma do maior tubo com as camadas de acabamento; no canteiro, a bolsa de uma junção ou o suporte pode ultrapassar o espaço reservado, levando a engrossamentos improvisados, desalinhamento de revestimentos ou redução indevida do isolamento acústico. A conferência também deve avaliar a sequência de montagem, pois uma tubulação geometricamente compatível pode não ter espaço para encaixe. Reservas técnicas devem ser justificadas pelo sistema adotado, não acrescentadas como margens arbitrárias.
Esgoto do banheiro e despejo da cozinha não são equivalentes

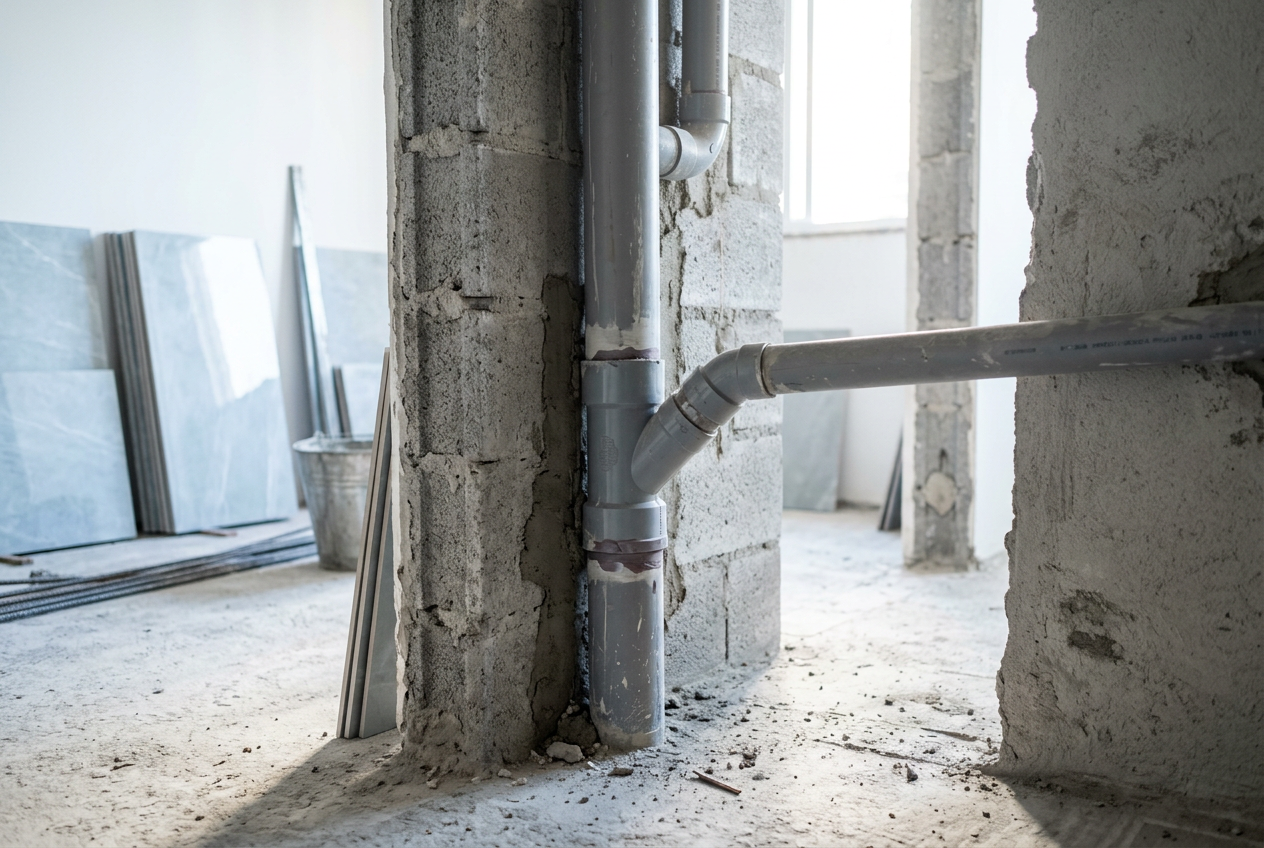

Caixa de gordura (unidade acessível que reduz a entrada de óleos e gorduras na rede de esgoto) recebe o efluente da cozinha antes de seu lançamento no restante do sistema. Em seu interior, a diminuição da velocidade favorece a separação de parte da gordura e a retenção de sólidos, materiais que precisam ser removidos periodicamente. O componente não elimina toda a carga gordurosa nem corrige hábitos inadequados de descarte. Em uma residência, o percurso da pia deve chegar à caixa por tubulação identificável, sem atalhos para o tubo da bacia. Quando essa rota não aparece claramente no projeto, a execução pode criar derivações ocultas que acumulam resíduos e tornam a origem de um entupimento difícil de diagnosticar.
O traçado deve evitar mudanças de direção desnecessárias e permitir reconhecer onde o ramal sai da parede comum, atravessa a área de serviço ou faixa técnica e alcança a caixa. Conforme o dado técnico fornecido, a tubulação da pia adota referência mínima de 50 mm, mas conexões, declividade e extensão precisam ser verificadas no projeto. Em um exemplo aplicado, a pia instalada no lado da cozinha pode descarregar por ramal próprio até uma caixa externa acessível; somente após essa etapa sua saída segue para o coletor sanitário dimensionado. O erro comum é conduzir a pia à conexão mais próxima da bacia para reduzir material. A economia aparente aumenta o risco de depósitos e transfere a manutenção para dentro da edificação.
A localização deve conciliar proximidade, ventilação da área, condições de limpeza e acesso permanente. Áreas externas ou espaços técnicos ventilados costumam oferecer melhor condição operacional, desde que atendam ao projeto, à NBR 8160 e às exigências locais. A tampa precisa permanecer alcançável para inspeção, retirada de resíduos e recomposição correta após o serviço. Instalar a unidade definitivamente atrás de armários, sob revestimentos não removíveis ou em nichos sem espaço de manobra impede a manutenção prevista. Em uma cozinha compacta, por exemplo, um painel removível pode dar acesso a componentes internos permitidos pelo projeto, enquanto a caixa principal permanece em área técnica. A escolha deve considerar também odores durante a abertura e transporte dos resíduos retirados.
A caixa de gordura não substitui o sifão nem a ventilação sanitária. Desconector (componente com fecho hídrico que impede a passagem de gases da tubulação para o ambiente) deve proteger a pia conforme a configuração definida, enquanto a ventilação controla pressões capazes de remover essa barreira de água. Também não se deve usar a caixa como solução para ramais subdimensionados, declividade inadequada ou excesso de curvas. Se a pia borbulha quando a bacia é acionada, a causa pode estar na ventilação ou em uma ligação indevida, e não na ausência de uma caixa maior. Outro erro recorrente é vedar a tampa de forma permanente para conter odores; isso oculta uma falha e inviabiliza a limpeza, permitindo que a gordura avance para o coletor.
Ventilação sanitária e prevenção de odores

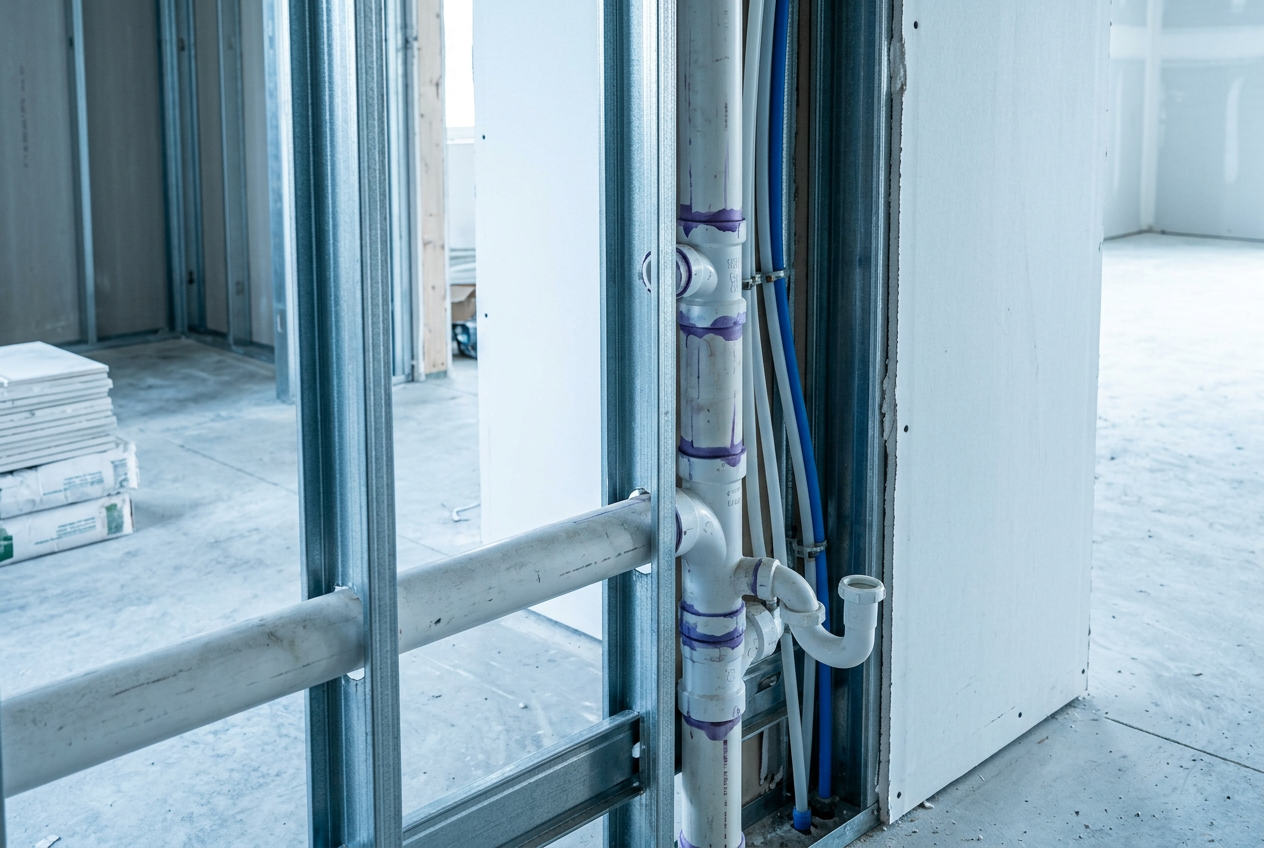

A NBR 5626 (norma brasileira aplicável ao projeto, execução, operação e manutenção de sistemas prediais de água fria e quente) deve orientar a concepção do abastecimento, sempre com consulta à edição vigente adotada no projeto. Na organização da parede compartilhada, alimentação corresponde ao percurso que leva água à rede considerada, enquanto distribuição conduz a água aos diferentes setores. O sub-ramal (trecho que alimenta diretamente um ponto ou pequeno grupo de pontos de utilização) completa o caminho até torneiras, chuveiros, misturadores e demais pontos. Confundir essas funções costuma gerar derivações improvisadas, dificuldade de setorização e interrupção desnecessária da cozinha quando apenas o banheiro precisa de manutenção.
Os registros setoriais devem ficar em posições visíveis, alcançáveis e coerentes com a área atendida. Um registro que controla o banheiro pode ser disposto em faixa técnica acessível pelo próprio ambiente, enquanto o controle da cozinha deve permanecer identificável sem exigir a retirada de armários, tampos ou equipamentos. O acesso precisa considerar acabamento, mobiliário futuro e espaço para manuseio da peça e das ferramentas. Um erro recorrente é representar o registro apenas na planta, sem conferir sua altura e profundidade nos cortes e elevações. No canteiro, essa omissão pode resultar em comando oculto atrás da marcenaria ou em abertura de inspeção incompatível com o revestimento.
O dimensionamento deve verificar pressão disponível, demanda simultânea, velocidade de escoamento, ruído e perda de carga (redução de pressão causada pelo escoamento em tubos, conexões e componentes). Não basta escolher tubulações pelo número de pontos conectados: o cálculo precisa considerar percursos, mudanças de direção, componentes e condições de abastecimento. Em uma residência, o uso simultâneo do chuveiro e da pia da cozinha pode revelar queda de vazão que não aparece quando cada ponto é testado isoladamente. Aumentar indiscriminadamente a tubulação também não substitui o cálculo e pode afetar renovação da água, custo e ocupação do espaço técnico. A solução deve ser registrada no projeto hidrossanitário.
A compatibilização tridimensional deve separar os percursos de água fria e quente das redes de esgoto e ventilação, preservando acesso às conexões e evitando interferências com estrutura, elétrica e eventuais instalações de gás. Cruzamentos inevitáveis precisam ser definidos antes da execução, com cotas e sequência de montagem coerentes. Em uma parede entre chuveiro e bancada de cozinha, por exemplo, a posição do misturador deve ser conferida com caixas elétricas, derivações da pia e elementos estruturais. O erro comum é resolver cada disciplina isoladamente e deslocar tubos durante a obra. A alteração improvisada pode aumentar conexões, perdas de carga, ruído e risco de perfuração posterior por fixações de armários ou acessórios.
Ruído, vibração e desempenho da parede

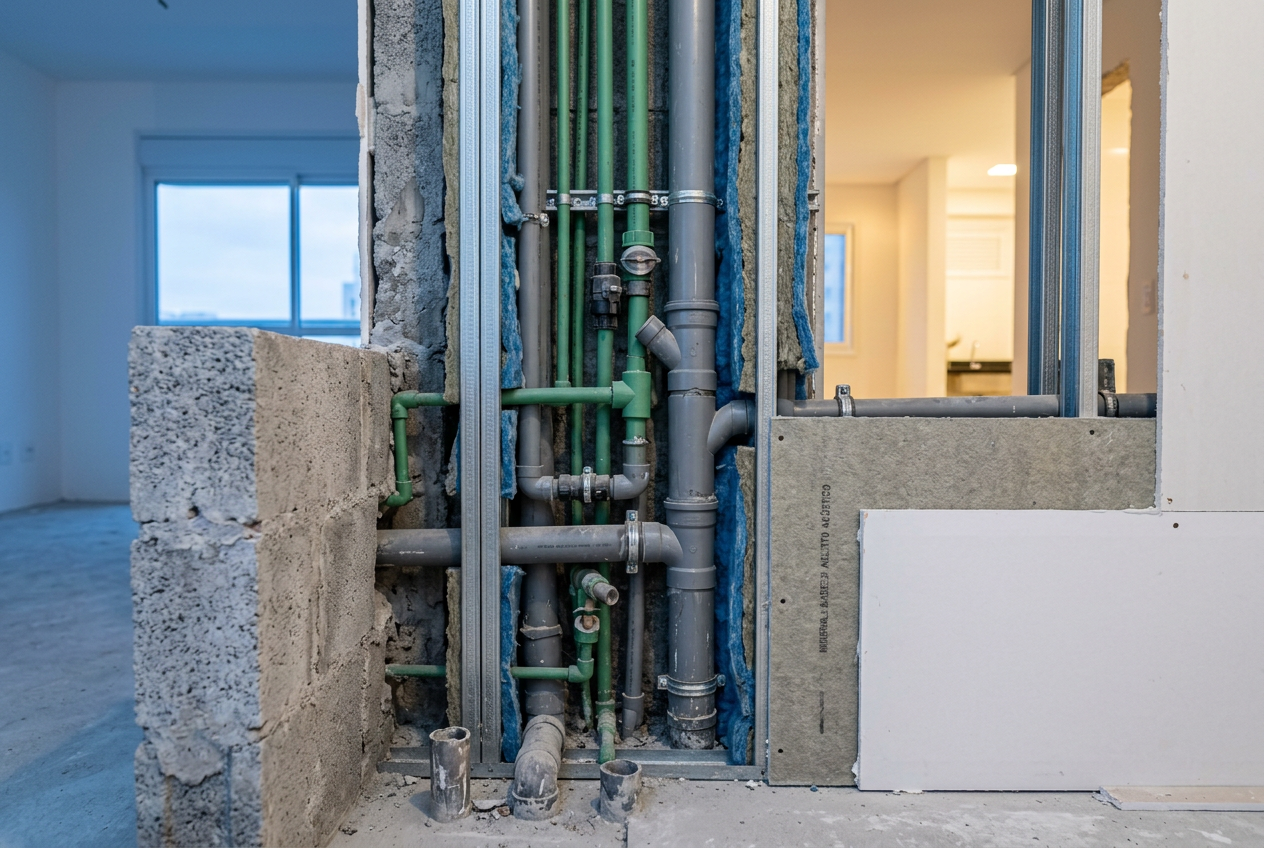

Os pontos de acesso devem ser definidos antes da execução dos fechamentos e revestimentos. Portas ou painéis de inspeção precisam alcançar registros, conexões estratégicas, bases de prumadas e componentes sujeitos a limpeza, sem exigir a retirada permanente de louças ou bancadas. Em uma parede atrás do gabinete da pia, por exemplo, o painel pode parecer discreto no desenho, mas tornar-se inutilizável quando coincidir com gavetas ou ferragens. A caixa de gordura requer acesso independente para inspeção e limpeza, em posição compatível com higiene e circulação. O erro comum é admitir que uma conexão será alcançada pela demolição do revestimento; isso aumenta o custo, prolonga a interrupção de uso e dificulta localizar a origem de vazamentos.
Planta de instalações sanitárias (desenho técnico que representa aparelhos, tubulações, conexões, diâmetros e sentidos de escoamento) deve ser complementada por cortes e detalhes da parede compartilhada. A documentação precisa indicar traçados, diâmetros, sentidos de fluxo, cotas e declividades calculadas, além da posição dos acessos. Em um trecho que sai da pia, cruza a faixa técnica e segue até o tratamento de gordura, o corte permite verificar se estrutura, impermeabilização ou mobiliário interferem no caimento previsto. Registrar apenas linhas esquemáticas em planta pode ocultar cruzamentos inviáveis e mudanças de nível. A falta de cotas também favorece improvisos no canteiro, como perfurações indevidas ou conexões instaladas onde não será possível inspecioná-las.
A compatibilização deve verificar a abertura completa de cada painel, a distância necessária para operar ferramentas e a continuidade das camadas de proteção contra umidade. Um acesso voltado para a cozinha, por exemplo, não pode ficar bloqueado por equipamento fixo, nem criar uma fresta vulnerável junto à área molhada do banheiro. Tampas e arremates devem permanecer removíveis sem comprometer a estética prevista ou gerar risco à circulação. Antes do fechamento, convém fotografar os percursos com referências físicas identificáveis. O erro comum é aprovar o acesso isoladamente no projeto, sem sobrepor marcenaria, revestimentos, instalações elétricas e limites de impermeabilização, o que transfere conflitos para a execução e frequentemente reduz a área útil de manutenção.
A verificação final deve confirmar redes separadas conforme sua função, continuidade da ventilação sanitária, encaminhamento da cozinha ao tratamento de gordura e fixações com controle de vibração. Também deve incluir ensaios de estanqueidade (capacidade de impedir vazamentos de água, efluentes ou gases) antes de ocultar tubulações, com correção de falhas e nova conferência. O checklist precisa comparar obra e projeto, revisar acessos, declividades, conexões, registros e identificação das linhas. Alterações realizadas no canteiro devem integrar o conforme executado (registro atualizado da posição e das características das instalações efetivamente construídas). Encerrar a obra sem essa atualização deixa futuras equipes dependentes de suposições, aumentando o risco de perfuração de tubos, manutenção no ponto errado ou demolição desnecessária.
Perguntas frequentes
Posso usar o mesmo tubo de queda para banheiro e cozinha?
A reunião pode ser tecnicamente possível em trecho definido pelo projeto, mas a pia da cozinha não deve ser conectada de modo improvisado ao ramal da bacia. O efluente da cozinha precisa seguir o tratamento e o traçado previstos para gordura, com dimensionamento, ventilação e inspeção conforme a NBR 8160 e as exigências locais.
Qual é a espessura mínima da parede hidráulica comum?
Não existe uma espessura única aplicável a todos os casos. Ela deve acomodar os diâmetros externos, conexões, ventilação, folgas, fixações, isolamento acústico e fechamentos; por isso, deve resultar de um corte compatibilizado, e não apenas da largura do maior tubo.
Como evitar o retorno de cheiro da cozinha para o banheiro?
O controle depende de sifões e demais desconectores com fecho hídrico, ventilação sanitária dimensionada, juntas estanques e caixa de gordura acessível e limpa. Também é necessário impedir que descargas provoquem perda do fecho hídrico por sifonagem ou sobrepressão.
Quais diâmetros devem aparecer no estudo preliminar?
A pauta pode adotar como referências técnicas iniciais DN 100 para o tubo de queda fecal e DN 50 para o ramal da pia de cozinha. Esses valores não substituem o dimensionamento completo segundo as contribuições, o traçado, a ventilação, as conexões e a edição vigente das normas aplicáveis.
Vale a pena compartilhar a parede hidráulica em qualquer residência?
Não. A solução tende a ser eficiente quando reduz percursos e concentra prumadas sem prejudicar layout, acústica, ventilação e manutenção; conflitos estruturais ou acessos difíceis podem eliminar a economia prevista.
