Cálculo de iluminância por metro quadrado

O que o Método dos Lúmens calcula — e quais são seus limites

Watt é a unidade de potência e, no contexto da iluminação, indica a taxa de consumo de energia elétrica. Ele não informa diretamente quanta luz será emitida nem quanto dessa luz chegará ao plano de trabalho. Fontes com a mesma potência podem apresentar fluxos luminosos distintos em razão de diferenças de eficiência, controle óptico, temperatura de operação e depreciação. Por isso, usar potência como critério principal de dimensionamento pode resultar em excesso ou insuficiência de luz. A potência continua relevante para avaliar carga elétrica, consumo e compatibilidade com circuitos, mas não substitui as grandezas fotométricas necessárias para responder como calcular lux por ambiente.

Lúmen é a unidade de fluxo luminoso, isto é, a quantidade de luz visível emitida por uma fonte ou conjunto de fontes, ponderada segundo a sensibilidade visual humana. Esse valor descreve a emissão total, mas não revela sozinho como a luz será distribuída. Parte do fluxo pode alcançar diretamente o plano de interesse, enquanto outra parte incide no teto, nas paredes, no mobiliário ou fora da área útil. Assim, o fluxo luminoso por metro quadrado não deve ser obtido apenas dividindo a emissão declarada pela área. O cálculo precisa considerar a distribuição das luminárias, o aproveitamento das reflexões no recinto e as perdas associadas ao uso e à manutenção.

Lux é a unidade de iluminância e corresponde ao fluxo luminoso incidente sobre uma superfície por unidade de área. Conceitualmente, um lux equivale a um lúmen distribuído sobre um metro quadrado. Essa relação não significa, porém, que todo lúmen emitido por uma luminária se converterá em lux útil no plano de trabalho. A distância, a direção dos fachos, a geometria do ambiente, as obstruções e a refletância das superfícies influenciam a parcela efetivamente aproveitada. No Método dos Lúmens, essas condições são representadas principalmente pelo coeficiente de utilização e pelo fator de manutenção, permitindo relacionar a emissão total à iluminância média mantida pretendida.

A eficiência luminosa relaciona o fluxo luminoso emitido à potência elétrica consumida, mas não estabelece uma equivalência universal entre watts e lúmens. Ela permite comparar o aproveitamento energético de soluções sob condições declaradas, sem dispensar a análise fotométrica. Uma fonte eficiente pode produzir distribuição inadequada, ofuscamento ou iluminação insuficiente em áreas críticas se a óptica e o posicionamento forem incompatíveis com o espaço. O erro recorrente é definir a quantidade de luminárias apenas pela potência indicada. O procedimento correto parte da iluminância necessária para o uso, calcula o fluxo útil e verifica distribuição, manutenção, conforto visual e consumo como critérios relacionados, porém tecnicamente distintos.

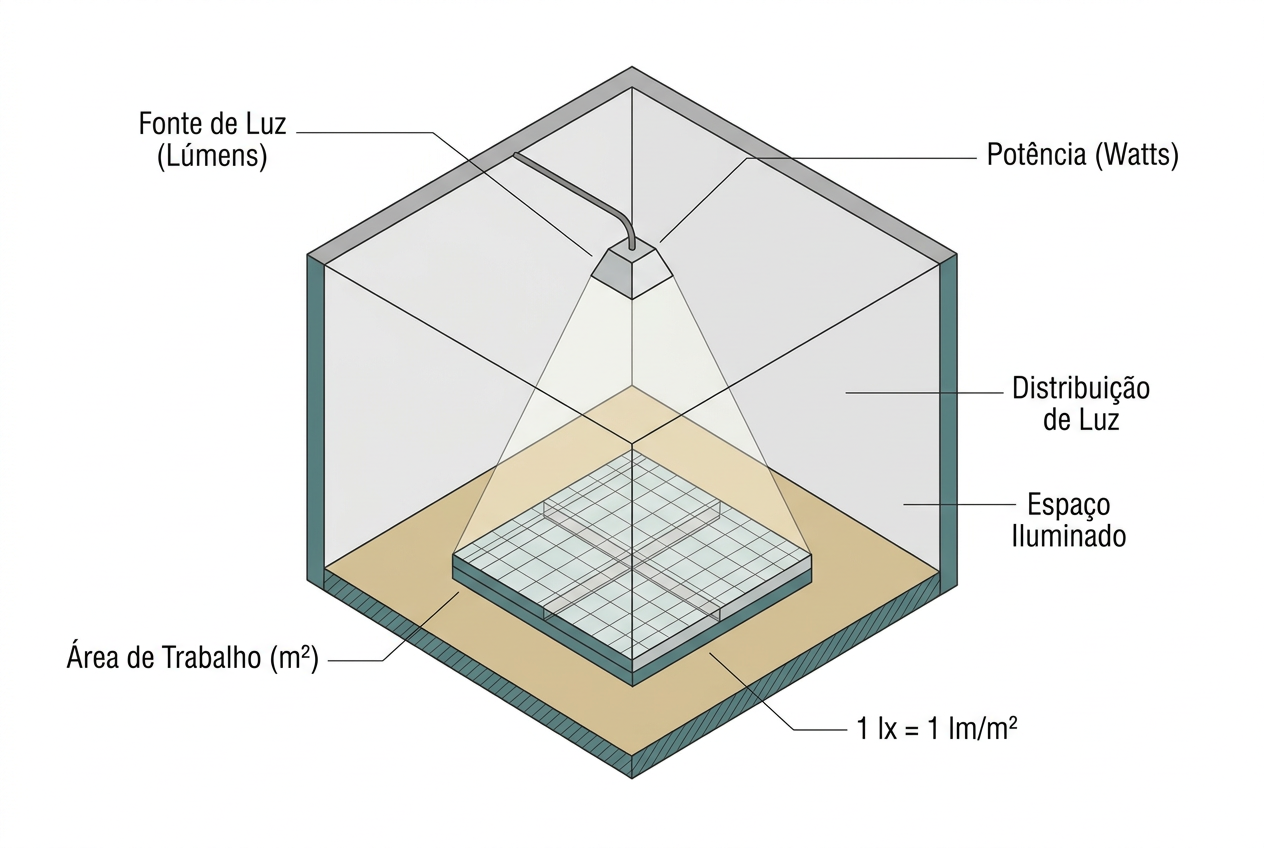

Watts, lúmens e lux: grandezas que não devem ser confundidas

Watt é a unidade de potência e indica a taxa de consumo de energia elétrica de uma fonte luminosa ou de um conjunto de equipamentos. Essa grandeza é importante para estimar cargas, circuitos, consumo e eficiência energética, mas não informa diretamente quanta luz será produzida nem quanto dessa luz alcançará uma superfície. Duas fontes com a mesma potência podem emitir fluxos luminosos diferentes, pois sua eficiência luminosa, sua tecnologia, sua óptica e suas condições de operação podem variar. Por isso, usar watts como sinônimo de “quantidade de luz” leva a decisões imprecisas e dificulta a comparação técnica entre alternativas de iluminação residencial.

Lúmen é a unidade de fluxo luminoso, isto é, representa a quantidade total de luz visível emitida por uma fonte, considerada segundo a sensibilidade visual humana. O fluxo luminoso permite comparar a capacidade de emissão de diferentes fontes sem confundi-la com o consumo elétrico. A relação entre fluxo e potência é expressa conceitualmente pela eficiência luminosa, medida pela quantidade de lúmens produzida para cada watt consumido. Essa relação não é universal nem constante: depende da tecnologia, do desempenho do conjunto, da temperatura de operação e das perdas internas. Assim, o cálculo luminotécnico residencial deve partir do fluxo luminoso declarado e de fatores de projeto, não apenas da potência instalada.

Lux é a unidade de iluminância e corresponde ao fluxo luminoso que incide sobre determinada área. Conceitualmente, um lux equivale a um lúmen distribuído sobre um metro quadrado. Essa definição fundamenta o cálculo de iluminância por metro quadrado, mas não significa que dividir o fluxo total das fontes pela área produza, isoladamente, um resultado confiável. Parte da luz pode ser absorvida pelas superfícies, desviada pela óptica, bloqueada por elementos construtivos ou perdida com o envelhecimento e a sujeira. Além disso, a distribuição espacial das luminárias interfere na uniformidade. Portanto, lúmen descreve o que é emitido, enquanto lux descreve o que efetivamente chega ao plano considerado.

Um erro recorrente consiste em definir a quantidade de luminárias apenas pela potência declarada, repetindo referências de instalações antigas ou adotando uma relação fixa de watts por área. Esse procedimento ignora diferenças de eficiência luminosa, distribuição fotométrica, altura de montagem, refletância das superfícies e finalidade do ambiente. Uma sala de estar, por exemplo, não deve ter sua necessidade de luz determinada apenas por uma potência total: é necessário definir a iluminância adequada às atividades e verificar como o fluxo emitido alcança o plano de interesse. Em síntese, watts orientam o dimensionamento elétrico, lúmens entram como fluxo disponível e lux expressam a condição luminosa que o projeto procura obter e verificar.

Como definir a iluminância de projeto para cada uso residencial

Refletância é a razão entre o fluxo luminoso refletido por uma superfície e o fluxo que incide sobre ela. No Método dos Lúmens, essa propriedade influencia a quantidade de luz que, após reflexões no recinto, alcança o plano útil. O coeficiente de utilização representa a parcela do fluxo emitido pelas fontes que efetivamente contribui para a iluminância nesse plano, considerando a distribuição fotométrica, a geometria do ambiente e as refletâncias internas. Portanto, duas salas com a mesma área, luminárias e fluxo luminoso instalado podem apresentar iluminâncias médias diferentes quando seus tetos, paredes e pisos possuem características distintas. Desconsiderar essas inter-reflexões tende a produzir previsões pouco coerentes com o ambiente construído.

Superfícies claras e foscas tendem a aumentar a contribuição da luz inter-refletida, porque devolvem ao recinto uma parcela maior do fluxo incidente e normalmente promovem reflexão mais difusa. Tetos claros costumam ter influência relevante na iluminação indireta ou em distribuições que enviam parte do fluxo para cima. Paredes claras podem melhorar a percepção de luminosidade, a iluminação de superfícies verticais e a redistribuição do fluxo até o plano de trabalho. Pisos também participam do processo, embora sua contribuição dependa da geometria e da distribuição luminosa. Acabamentos escuros absorvem mais luz, enquanto superfícies brilhantes podem gerar reflexos direcionais e ofuscamento, sem necessariamente proporcionar a difusão pressuposta por uma estimativa simplificada.

A seleção do coeficiente de utilização deve considerar conjuntamente as classes de refletância do teto, das paredes e do piso. Esses dados são cruzados com o índice do recinto e com a tabela fotométrica correspondente à distribuição luminosa adotada. Não é tecnicamente adequado modificar apenas a refletância da parede e manter as demais superfícies implícitas, pois o coeficiente resulta do comportamento do conjunto. As classes devem ser obtidas em dados fotométricos, documentação técnica dos acabamentos ou tabelas de referência compatíveis com o método empregado. Quando não houver informação confirmada, a hipótese adotada deve ser conservadora e registrada no memorial, permitindo revisar o cálculo após a especificação definitiva dos materiais.

O nome comercial ou cotidiano de uma cor não determina sua refletância com precisão. Dois acabamentos descritos como brancos, cinzas ou naturais podem refletir quantidades diferentes de luz devido à pigmentação, à textura, ao brilho, ao envelhecimento e à condição de limpeza. Materiais escuros, brilhantes ou muito texturizados não devem receber automaticamente uma classe elevada: o brilho pode produzir reflexão especular, enquanto relevos criam sombras locais e alteram a distribuição. Um erro frequente é considerar somente a parede, ignorando teto e piso; outro é escolher valores otimistas para melhorar artificialmente o resultado do cálculo. Se o projeto mudar de acabamento, o coeficiente de utilização e a iluminância média calculada devem ser verificados novamente.

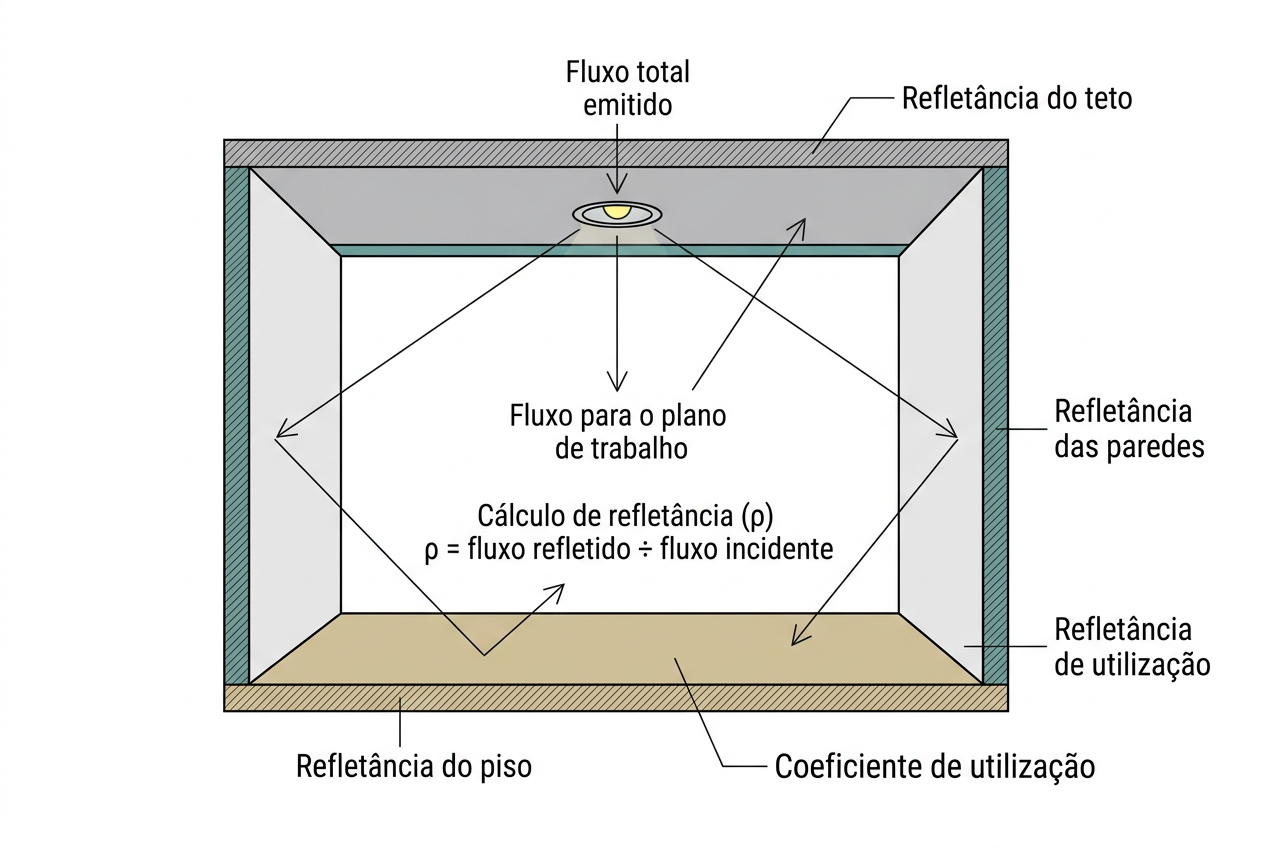

Refletância de teto, paredes e piso no coeficiente de utilização

Refletância é a razão entre o fluxo luminoso refletido por uma superfície e o fluxo luminoso que incide sobre ela. No cálculo luminotécnico residencial, essa propriedade indica quanto da luz recebida pelo teto, pelas paredes e pelo piso retorna ao ambiente e pode alcançar, após uma ou mais reflexões, o plano útil. Essa parcela constitui a luz inter-refletida e complementa o fluxo que chega diretamente das luminárias. O coeficiente de utilização representa justamente a fração do fluxo emitido que efetivamente contribui para a iluminância no plano considerado. Portanto, superfícies com diferentes capacidades de reflexão modificam esse coeficiente e alteram a quantidade de fluxo luminoso necessária para atingir a iluminância média de projeto.

Superfícies claras e foscas tendem a favorecer a distribuição difusa da luz, elevando a contribuição das inter-reflexões e reduzindo contrastes excessivos entre o campo visual e as fontes luminosas. O teto costuma ter influência relevante porque recebe parte expressiva do fluxo, especialmente em sistemas de emissão ampla ou indireta. As paredes também participam do redirecionamento da luz e afetam a sensação de luminosidade percebida, enquanto o piso interfere conforme sua tonalidade, textura, área exposta e posição em relação às luminárias. Essa tendência não permite concluir que toda superfície clara tenha o mesmo desempenho: pigmentação, rugosidade, brilho, acabamento, estado de conservação e incidência da luz podem alterar a reflexão e sua distribuição espacial.

A seleção do coeficiente de utilização deve considerar conjuntamente as refletâncias do teto, das paredes e do piso, além da geometria do recinto e da distribuição fotométrica da luminária. Os dados fotométricos normalmente organizam os coeficientes segundo combinações de classes de refletância e índices do recinto. O projetista deve identificar a combinação mais compatível com os acabamentos especificados e fazer a leitura na tabela correspondente, utilizando interpolação apenas quando o procedimento técnico adotado a admitir. Não é adequado analisar somente a parede, pois um teto escuro pode reduzir a luz inter-refletida mesmo quando as superfícies verticais são claras. De modo semelhante, piso e mobiliário escuros podem absorver parte do fluxo e modificar o comportamento previsto para o ambiente vazio.

As classes de refletância devem ser obtidas em dados fotométricos, fichas técnicas de materiais ou tabelas técnicas compatíveis com o método empregado, evitando estimativas baseadas apenas em nomes como branco, cinza ou amadeirado. A aparência visual de uma cor não informa, isoladamente, sua resposta luminosa. Superfícies escuras geralmente absorvem mais luz; acabamentos brilhantes podem produzir reflexão predominantemente direcionada, ofuscamento ou imagens especulares; e revestimentos texturizados podem criar sombreamento local e dispersão irregular. Um erro recorrente é atribuir refletância elevada a materiais escuros, brilhantes ou rugosos sem documentação. Quando os dados forem incertos, convém registrar a hipótese adotada, evitar valores excessivamente favoráveis e verificar o resultado após a definição real dos acabamentos.

Passo 1: área, plano de trabalho e índice do recinto

O coeficiente de utilização, geralmente representado por CU, expressa a fração do fluxo luminoso emitido pelas luminárias que efetivamente alcança o plano útil. Parte da luz pode ser absorvida pelas superfícies, direcionada para regiões não consideradas ou refletida sucessivamente antes de chegar ao plano de referência. Por isso, fluxo nominal e fluxo aproveitado não são equivalentes. O coeficiente depende da distribuição fotométrica da luminária, do índice do recinto e das refletâncias de teto, paredes e piso. Não se trata, portanto, de um valor universal associado apenas ao tipo de ambiente. Adotar um coeficiente genérico sem correspondência com esses parâmetros compromete todo o cálculo luminotécnico residencial.

A obtenção do CU deve ser feita em tabela fotométrica compatível com a distribuição luminosa considerada. Primeiro, localiza-se o índice do recinto calculado na etapa anterior; depois, seleciona-se a combinação de refletâncias que melhor representa teto, paredes e piso. Superfícies claras e pouco absorventes tendem a devolver mais luz ao ambiente, enquanto cores escuras, acabamentos muito absorventes ou materiais com comportamento óptico distinto reduzem o aproveitamento do fluxo. Quando o índice ou as refletâncias não coincidirem exatamente com os valores tabulados, pode-se aplicar interpolação tecnicamente justificada. A tabela utilizada, sua origem e os parâmetros selecionados devem permanecer vinculados ao memorial de cálculo.

O fator de manutenção, identificado como FM, corrige a iluminância inicial para considerar a redução de desempenho durante o uso. Essa depreciação decorre da perda gradual de fluxo das fontes luminosas, do acúmulo de poeira nas luminárias e superfícies, das condições ambientais e da frequência de limpeza e manutenção. Ambientes sujeitos a gordura, partículas ou limpeza pouco frequente exigem hipótese diferente daquela aplicável a espaços internos mais controlados. O FM deve representar a condição prevista no momento anterior à intervenção de manutenção, e não apenas o desempenho do sistema recém-instalado. Adotá-lo como igual à unidade, sem justificativa, equivale a desconsiderar todas as perdas futuras.

No memorial de cálculo, é necessário registrar separadamente o coeficiente de utilização e o fator de manutenção, porque eles corrigem o fluxo por causas distintas. Para o CU, devem constar o índice do recinto, as refletâncias assumidas e a referência fotométrica empregada. Para o FM, devem ser declaradas as condições ambientais, a expectativa de depreciação e a rotina de limpeza considerada. Também convém verificar se as cores e os materiais especificados no projeto executivo permanecem compatíveis com as refletâncias adotadas. Uma parede originalmente clara que passe a receber acabamento escuro pode reduzir a luz refletida, alterar o coeficiente efetivo e diminuir a iluminância disponível no plano de trabalho.

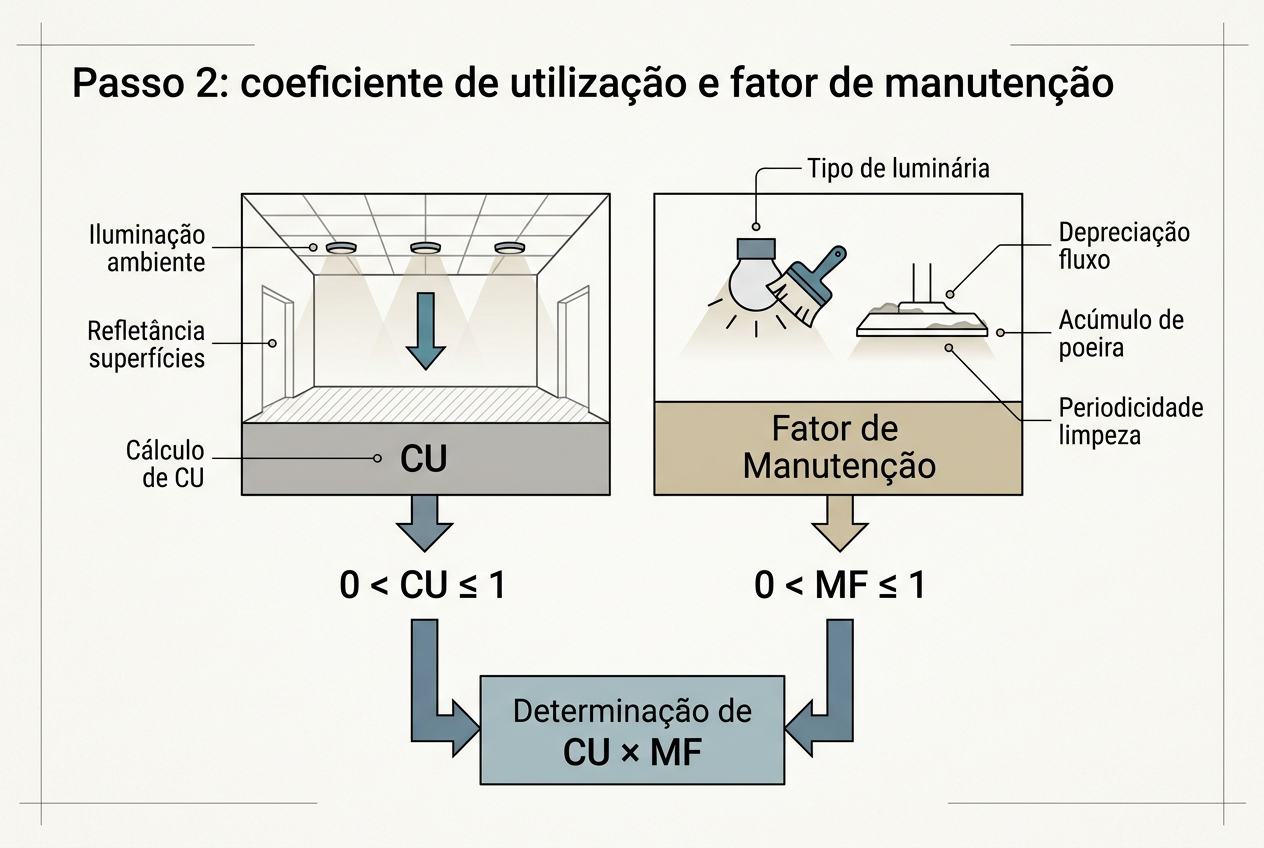

Passo 2: coeficiente de utilização e fator de manutenção

O coeficiente de utilização representa a fração do fluxo luminoso emitido pelas luminárias que efetivamente alcança o plano útil adotado no cálculo. Ele não corresponde ao rendimento isolado da fonte nem pode ser tratado como constante para qualquer ambiente. Seu valor resulta da combinação entre geometria do recinto, altura de montagem em relação ao plano de trabalho, refletâncias de teto, paredes e piso e distribuição fotométrica da luminária. Superfícies claras tendem a devolver maior parcela da luz ao ambiente, enquanto acabamentos escuros absorvem mais fluxo e podem reduzir o coeficiente. Essa influência explica por que o cálculo de iluminância por metro quadrado deve considerar os materiais previstos no projeto, e não apenas área e fluxo nominal.

A obtenção do coeficiente deve ser feita em tabela fotométrica compatível com a luminária considerada. Depois de calcular o índice do recinto, o projetista identifica na tabela a combinação correspondente entre esse índice e as refletâncias adotadas para teto, paredes e piso. Quando os valores do projeto não coincidirem exatamente com as entradas disponíveis, pode ser necessária uma interpolação tecnicamente coerente, desde que o procedimento seja registrado. Também é indispensável verificar se a tabela se refere à mesma configuração óptica, forma de instalação e distribuição luminosa prevista. Utilizar dados de uma luminária apenas porque ela possui fluxo semelhante é inadequado, pois fachos, controle óptico e proporção entre emissão direta e indireta alteram a quantidade de luz que chega ao plano útil.

O fator de manutenção corrige a iluminância inicial para representar as perdas esperadas ao longo do período de uso. Essas perdas decorrem da depreciação gradual do fluxo, da alteração das características ópticas, do acúmulo de poeira nas superfícies emissoras e da sujeira depositada no próprio ambiente. A escolha deve considerar condições de exposição, facilidade de acesso, frequência de limpeza e rotina prevista para conservação. Cozinhas, áreas sujeitas a partículas e espaços com manutenção difícil exigem avaliação diferente daquela aplicável a ambientes limpos e regularmente conservados. Adotar fator de manutenção unitário sem justificativa pressupõe ausência de depreciação e sujeira, condição incompatível com o funcionamento real, e pode produzir iluminância insuficiente antes da próxima intervenção de manutenção.

No memorial de cálculo, devem constar a origem da tabela usada para o coeficiente de utilização, o índice do recinto, as refletâncias atribuídas às superfícies, a configuração de montagem e qualquer interpolação realizada. Para o fator de manutenção, o documento deve registrar as condições ambientais presumidas, o comportamento de depreciação considerado e a estratégia de limpeza e substituição. Essa rastreabilidade permite revisar o cálculo luminotécnico residencial quando acabamentos, luminárias ou rotinas operacionais forem alterados. Um erro recorrente é inserir um coeficiente de utilização genérico apenas para completar a fórmula, sem vínculo com dados fotométricos. Outro é escolher um fator de manutenção excessivamente favorável, reduzindo artificialmente o fluxo instalado e comprometendo o desempenho luminoso durante a vida útil do sistema.

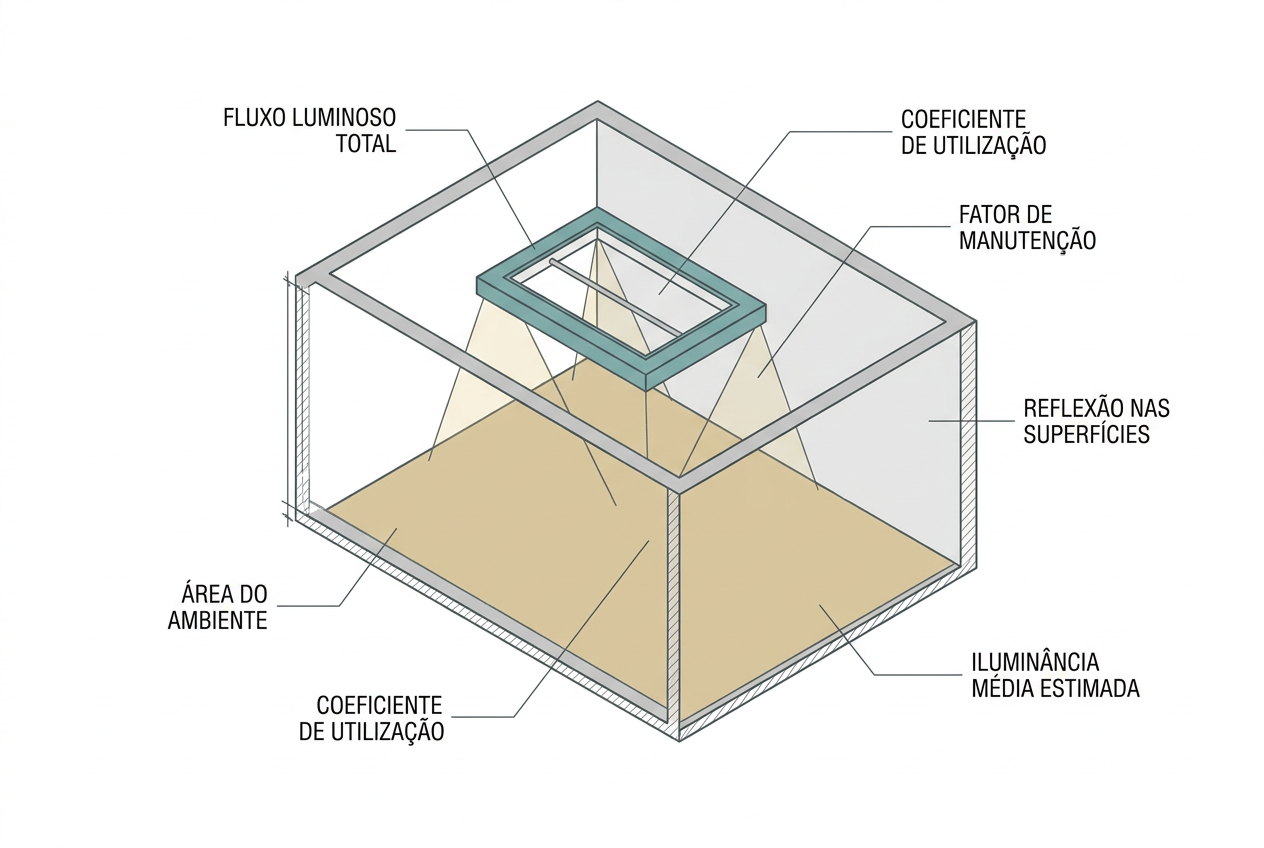

Passo 3: aplicação da fórmula do Método dos Lúmens

Considere um ambiente residencial hipotético destinado a uma atividade principal previamente definida, como permanência, leitura ou trabalho doméstico. Para não inventar valores, represente o comprimento por C, a largura por L, o pé-direito por H e a altura do plano de referência por Hp. A iluminância mantida de projeto será Em, selecionada conforme a atividade e a referência técnica aplicável; em um home office, a consulta deve considerar os critérios pertinentes da NBR 8995-1, sem transferir automaticamente exigências de uma atividade para outra. A memória de cálculo também deve registrar a posição das luminárias e a altura de suspensão, caso não estejam instaladas junto ao teto.

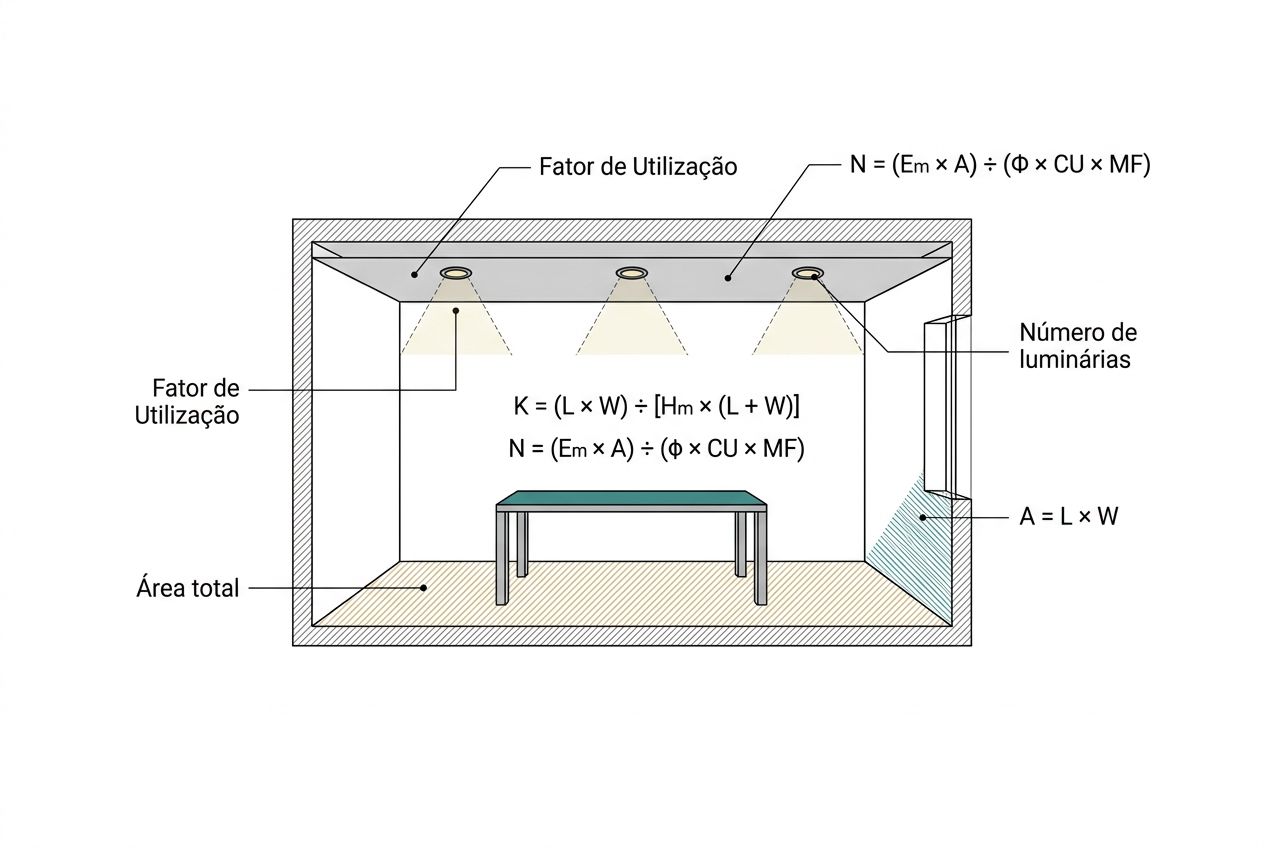

A área é calculada por A = C × L. Se as luminárias estiverem no teto, a altura de montagem sobre o plano de referência será Hm = H − Hp; se forem suspensas, deve-se descontar também a distância entre o teto e o plano luminoso. Para um recinto retangular, o índice pode ser organizado como K = (C × L) ÷ [Hm × (C + L)]. Esse índice traduz a relação entre proporções do ambiente e altura de montagem. Cada dimensão precisa estar em metros e corresponder à geometria efetivamente considerada. Usar o pé-direito total no lugar de Hm é um erro comum, sobretudo quando o cálculo envolve bancadas, mesas ou outros planos elevados.

Em seguida, classificam-se teto, paredes e piso segundo suas refletâncias estimadas, escolhidas em tabelas técnicas compatíveis com o método empregado. Um teto claro tende a refletir mais luz; paredes de refletância intermediária contribuem menos; e pisos escuros normalmente devolvem parcela menor do fluxo ao ambiente. Com K e essas classes, obtém-se CU na tabela fotométrica correspondente à distribuição luminosa considerada. O fator FM deve vir de critério de manutenção compatível com o ambiente, o regime de limpeza e a depreciação prevista. Para fins demonstrativos, mantenha essas entradas como CUa e FMa, evitando atribuir números sem fonte. Valores provenientes de tabelas distintas não devem ser combinados sem verificar premissas e definições.

Adotando uma luminária com fluxo total ΦL, a quantidade calculada será Ncalc = (Em × C × L) ÷ (ΦL × CUa × FMa). O resultado é arredondado para cima, originando Nadotado, e a conferência inversa será Em,obtida = (Nadotado × ΦL × CUa × FMa) ÷ (C × L). Para testar a influência das cores, substitui-se a condição inicial por uma classe de paredes mais escuras e consulta-se novamente a mesma fonte, obtendo um coeficiente CUb potencialmente menor. Mantidas as demais entradas, a iluminância calculada diminui. Isso pode exigir revisão da quantidade, do fluxo, da distribuição ou do tratamento das superfícies, demonstrando por que a cor afeta tecnicamente o cálculo luminotécnico residencial.

Exemplo completo de cálculo para um ambiente residencial

Considere, para fins didáticos, uma sala residencial hipotética cuja atividade principal combine convivência, leitura ocasional e tarefas visuais de curta duração. Como não foram fornecidos valores dimensionais nem uma iluminância normativa específica, o exemplo será desenvolvido de forma algébrica, evitando números arbitrários. Adotam-se comprimento C, largura L, pé-direito H e plano de referência situado à altura Hp em relação ao piso. A iluminância de projeto, representada por Eproj, deve ser definida conforme as atividades previstas, a idade e as necessidades dos usuários, o contraste da tarefa e as recomendações técnicas aplicáveis. A sala de estar não possui um único valor universal de lux: áreas de circulação, conversação, leitura e trabalho doméstico podem exigir critérios distintos, eventualmente atendidos por iluminação geral e iluminação localizada.

A área do recinto é calculada por A = C × L. Em seguida, determina-se a altura de montagem Hm, medida entre o plano das luminárias e o plano de referência: Hm = Hlum − Hp, sendo Hlum a altura das fontes luminosas em relação ao piso. Para luminárias instaladas junto ao teto, Hlum corresponde aproximadamente à cota de instalação, mas rebaixos, pendentes e sancas alteram essa distância. O índice do recinto é obtido por K = (C × L) ÷ [Hm × (C + L)]. Esse índice descreve a proporção geométrica relevante para a distribuição do fluxo luminoso. Erros comuns incluem utilizar o pé-direito integral como Hm, ignorar o plano de trabalho ou misturar unidades, comprometendo a seleção posterior do coeficiente de utilização.

Com K definido, selecionam-se classes de refletância para teto, paredes e piso, coerentes com cores, acabamentos, textura e estado de conservação. Superfícies claras e foscas tendem a devolver maior parcela da luz ao ambiente; superfícies escuras absorvem mais fluxo, enquanto acabamentos muito brilhantes podem gerar reflexos desconfortáveis. O coeficiente de utilização CU deve ser consultado em tabela fotométrica compatível com a distribuição luminosa adotada, cruzando o índice do recinto com as refletâncias consideradas. O fator de manutenção FM deve vir de referência técnica igualmente compatível e representar depreciação das fontes, acúmulo de sujeira e condições de limpeza. Não se deve transferir um CU entre sistemas ópticos diferentes nem escolher FM apenas para fazer o resultado coincidir com a meta.

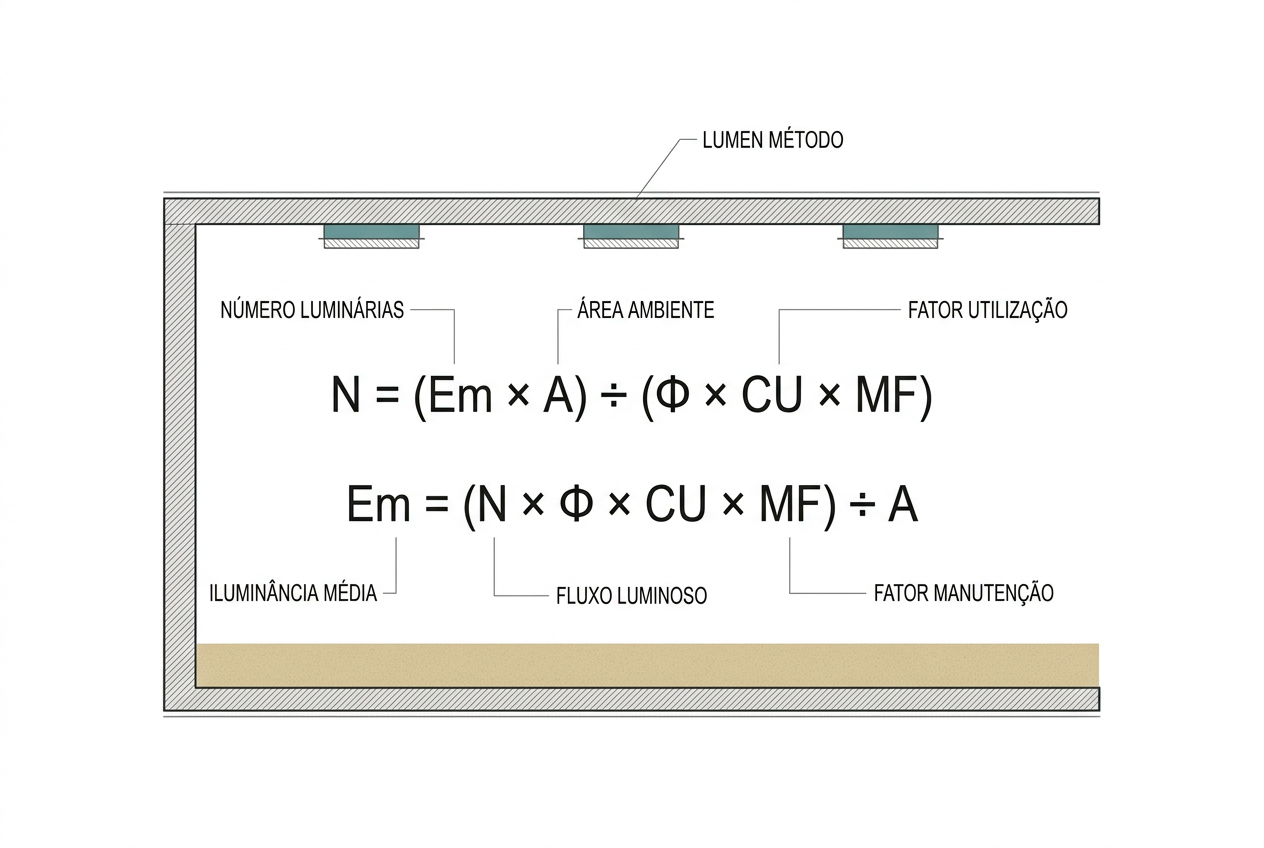

Conhecidos Eproj, A, CU, FM e o fluxo luminoso unitário Φ, calcula-se a quantidade teórica de luminárias por N = (Eproj × A) ÷ (Φ × CU × FM). Como N pode resultar fracionário, adota-se o inteiro imediatamente superior e verifica-se se o arranjo físico permanece adequado. O cálculo inverso confirma a iluminância média prevista: Em = (N × Φ × CU × FM) ÷ A. Se paredes ou teto forem especificados em tonalidade mais escura, deve-se consultar novamente a tabela; a redução de refletância geralmente diminui CU e, mantendo as demais entradas, reduz Em. A resposta não deve ser simplesmente aumentar pontos: convém reavaliar distribuição, fluxo, controle de ofuscamento, iluminação localizada e acabamento, documentando as hipóteses utilizadas.

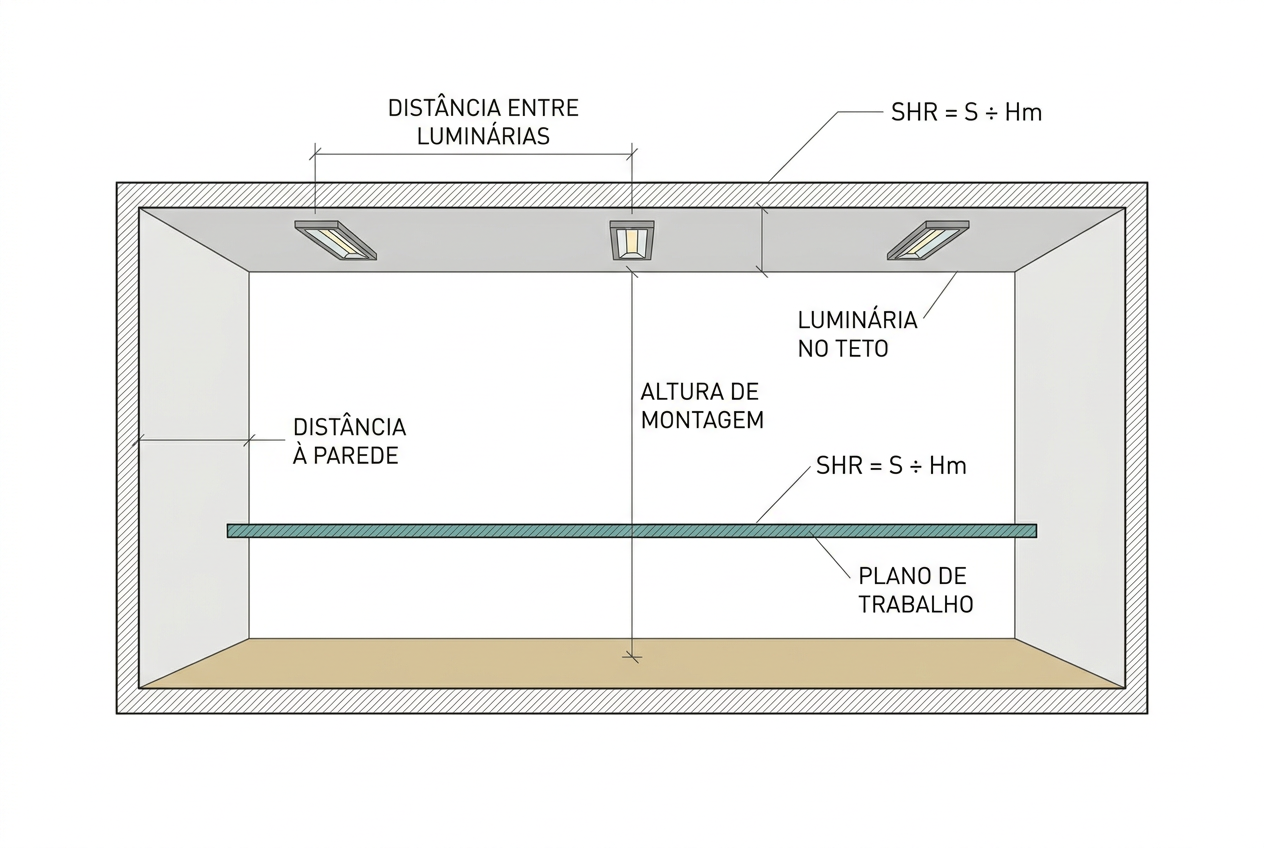

Distribuição dos pontos e interdistância entre luminárias

A verificação começa pela iluminância média resultante do número inteiro de luminárias e do arranjo adotado. Como o cálculo inicial pode produzir uma quantidade fracionária, o arredondamento e as mudanças de posição alteram o resultado e exigem novo cálculo. A iluminância recalculada deve ser comparada com a meta definida para cada atividade e para o respectivo plano de referência, como piso, mesa, bancada ou superfície vertical. Não basta afirmar quantos lux existem no ambiente sem indicar onde foram avaliados e qual uso orientou a escolha. Para responder quantos lux são necessários em uma sala de estar, é indispensável distinguir circulação, conversação, leitura e outras tarefas, adotando recomendações técnicas pertinentes em vez de um único valor genérico para todo o recinto.

O atendimento à iluminância média não assegura, isoladamente, conforto visual. O projeto deve avaliar a uniformidade entre regiões, a presença de sombras duras, os contrastes entre tarefa e entorno, os reflexos em telas e superfícies brilhantes e o ofuscamento direto ou refletido. Também devem ser consideradas a aparência de cor da luz e a capacidade de reprodução das cores dos objetos, especialmente em áreas de trabalho, preparação de alimentos, maquiagem ou seleção de materiais. Uma distribuição muito concentrada pode alcançar a média calculada e ainda produzir alternância desconfortável entre áreas claras e escuras. A análise deve observar posições usuais dos olhos, direções de visão e possíveis reflexos causados por luminárias, janelas e acabamentos especulares.

No home office, a conferência deve considerar os requisitos aplicáveis da ABNT NBR ISO/CIE 8995-1 em sua edição vigente, pois o espaço residencial passa a abrigar uma atividade de trabalho. Devem ser examinados o plano da tarefa, o entorno imediato, a uniformidade, o controle de ofuscamento e a relação da iluminação com telas e documentos. A posição da mesa em relação às aberturas e luminárias pode ser tão relevante quanto a quantidade de fluxo luminoso. A luz natural deve ser integrada ao projeto, mas sua variabilidade não dispensa o dimensionamento da iluminação artificial. Quando houver exigências específicas de segurança, ergonomia ou desempenho vinculadas à atividade profissional, elas precisam ser identificadas e registradas como condicionantes complementares.

Circuitos independentes, dimerização e cenas permitem adaptar a iluminação a usos distintos, como circulação, convivência, leitura, trabalho ou repouso. Esses recursos ampliam o controle, mas não corrigem uma distribuição inadequada nem substituem o cálculo luminotécnico. Cada condição prevista deve manter coerência entre iluminância, uniformidade e conforto visual. O memorial de cálculo deve registrar geometria e alturas, plano de referência, meta de iluminância, refletâncias de teto, paredes e piso, dados fotométricos, coeficiente de utilização, fator de manutenção, fluxo considerado, fórmula aplicada e quantidade resultante. Também deve apresentar o arranjo em planta, os critérios de espaçamento, os sistemas de controle e as ressalvas relativas a mobiliário, luz natural, manutenção e alterações futuras.

Verificação de conforto visual e documentação do cálculo

Após dimensionar o sistema, recalcule a iluminância média com o fluxo luminoso efetivamente especificado, a quantidade de luminárias, o coeficiente de utilização e o fator de manutenção adotado. Compare o resultado com a meta definida para cada atividade e para o respectivo plano de referência, como piso, bancada, mesa de trabalho ou plano vertical. Essa conferência deve considerar o cálculo de iluminância por metro quadrado como uma estimativa média, não como garantia de desempenho em todos os pontos. Se o valor ficar abaixo da meta, reveja fluxo, distribuição ou características fotométricas. Se ficar excessivamente acima, avalie consumo, brilho e desconforto, evitando interpretar maior iluminância como qualidade automática. Em ambientes multifuncionais, cada uso requer uma verificação própria.

A validação visual deve complementar o cálculo luminotécnico residencial. Examine a uniformidade, isto é, a relação entre as regiões menos iluminadas e a iluminância média, além da presença de sombras duras, contrastes excessivos e reflexos em telas ou superfícies brilhantes. O ofuscamento pode ser causado pela visão direta de fontes intensas ou por reflexões, mesmo quando a média calculada atende à meta. Também devem ser avaliadas a aparência da luz e a reprodução de cor, pois objetos, alimentos, revestimentos e tons de pele precisam manter leitura coerente com o uso do ambiente. Erros comuns incluem concentrar luminárias no centro, ignorar planos verticais e confiar apenas no fluxo luminoso por metro quadrado, sem analisar a distribuição fotométrica e as linhas de visão.

No home office, a verificação deve observar os requisitos aplicáveis da edição vigente da ABNT NBR ISO/CIE 8995-1, considerando a tarefa visual, a área imediata, o entorno, o controle de ofuscamento e a qualidade da luz. A meta de iluminância deve ser associada ao plano da atividade e às condições reais de posicionamento da mesa, do monitor e do usuário. Luz atrás da tela pode produzir reflexos; luz frontal mal direcionada pode causar brilho sobre documentos ou desconforto ocular. A norma deve ser consultada diretamente para selecionar os critérios correspondentes à atividade, sem transferir automaticamente valores de escritórios para toda a residência. Alterações de mobiliário também devem ser registradas, pois podem invalidar a distribuição inicialmente verificada.

Circuitos independentes, dimerização e cenas permitem adaptar a iluminação a leitura, trabalho, descanso, circulação ou recepção, mas não substituem o cálculo técnico nem corrigem uma distribuição inadequada. O memorial deve registrar geometria do recinto, alturas relevantes, plano de referência, meta de iluminância, refletâncias estimadas de teto, paredes e piso, dados fotométricos utilizados, coeficiente de utilização, fator de manutenção, fluxo por fonte, quantidade de pontos, fórmula aplicada e arranjo das luminárias. Também devem constar premissas, limitações e ressalvas, como ausência de simulação pontual, incerteza sobre acabamentos futuros ou dependência da posição do mobiliário. Essa documentação permite revisar o projeto, conferir mudanças durante a obra e justificar tecnicamente decisões que não aparecem apenas na planta elétrica.

Perguntas frequentes

Qual é a diferença entre lux e lúmen?

Lúmen mede o fluxo luminoso emitido por uma fonte ou luminária. Lux mede quanto desse fluxo incide sobre uma superfície: um lux corresponde a um lúmen por metro quadrado.

Quantos lux são necessários para uma sala de estar?

Não existe um único valor adequado a todas as salas, pois estar, leitura, televisão e circulação exigem condições diferentes. O projeto deve definir metas por atividade e plano de referência, consultar recomendações técnicas pertinentes e combinar iluminação geral com luz de tarefa quando necessário.

Como a cor da parede afeta o cálculo luminotécnico?

Paredes claras tendem a refletir mais luz e podem elevar o coeficiente de utilização; superfícies escuras absorvem uma parcela maior do fluxo. A influência deve ser calculada em conjunto com teto, piso, geometria e distribuição fotométrica, usando refletâncias compatíveis com os acabamentos especificados.

O Método dos Lúmens substitui uma simulação luminotécnica?

Não. Ele fornece uma estimativa de iluminância média para condições relativamente regulares, mas não descreve com precisão a distribuição ponto a ponto, o ofuscamento ou os contrastes.

A ABNT NBR ISO/CIE 8995-1 vale para todos os ambientes residenciais?

A norma trata da iluminação de ambientes de trabalho e pode orientar espaços residenciais usados como locais de trabalho, como home offices, dentro de seu escopo. Ela não deve ser apresentada como uma tabela universal de valores obrigatórios para todos os cômodos da residência.
