O domínio do desenho técnico é uma das competências fundamentais para qualquer estudante ou profissional de arquitetura, servindo como a linguagem universal que traduz conceitos abstratos em diretrizes construtivas. Embora a disciplina seja vista como um desafio por muitos devido à sua natureza metódica, compreender o corte de planta baixa é essencial para a correta representação de um projeto e para a comunicação precisa com quem executará a obra no canteiro. A representação bidimensional exige rigor matemático e obediência a normas específicas, como a NBR 6492, garantindo que a volumetria seja interpretada sem ambiguidades. Superar as dificuldades iniciais com medições e escalas é o caminho para obter o diploma e atuar com segurança no mercado, transformando o desenho em um documento jurídico e técnico de alta confiabilidade.
Este guia apresenta os conceitos fundamentais e as etapas práticas para você realizar cortes impecáveis em seus desenhos arquitetônicos, focando na transição entre a visão plana e a profundidade espacial. Ao aprofundar-se nesta técnica, o arquiteto ganha a habilidade de antecipar problemas estruturais e de compatibilização antes mesmo do início da fundação. O domínio das espessuras de linha e da hierarquia visual permite que o desenho não apenas informe, mas também narre a experiência espacial pretendida. Portanto, a prática constante e a observação atenta aos detalhes técnicos são os pilares que sustentam a excelência na representação gráfica, permitindo que a visão do projetista seja fielmente materializada durante a execução física da edificação no terreno.
Além da precisão geométrica, o corte técnico atua como uma ferramenta de análise climática e funcional, revelando como a luz e a ventilação percorrem os espaços internos. O profissional deve observar que cada traço no papel ou no software representa um elemento físico com propriedades específicas, desde a densidade da alvenaria até a leveza de um fechamento em vidro. Ao dominar essas nuances, o estudante deixa de apenas replicar normas para criar instrumentos de gestão de obra eficientes. Este guia servirá como bússola para que a transposição da planta baixa para o corte vertical ocorra de forma fluida, eliminando erros comuns de interpretação e elevando o padrão de qualidade dos entregáveis técnicos em qualquer etapa do desenvolvimento do projeto executivo.
O que é planta baixa e sua relação com o corte
Antes de aprofundar no corte de planta baixa, é necessário revisitar o conceito da planta em si, que serve como a base estrutural para qualquer representação subsequente. Ela é um desenho técnico resultante de um corte horizontal imaginário, realizado convencionalmente a uma altura de 1,50 m em relação ao piso acabado. Esse plano revela a disposição estratégica dos ambientes, como salas, cozinhas e banheiros, permitindo a visualização da organização espacial e da circulação do imóvel. A escolha dessa altura específica não é arbitrária; ela visa interceptar a maioria das aberturas, como janelas e portas, garantindo que a relação entre o interior e o exterior seja claramente documentada. Na prática, a planta baixa funciona como um mapa de ocupação, definindo perímetros e fluxos que orientam a ocupação humana no espaço construído.
Para criar uma planta eficiente, o profissional deve dominar o desenho técnico e as diretrizes da ABNT, que padronizam desde a simbologia de norte até a representação de equipamentos fixos. Essa padronização é o que garante que engenheiros, mestres de obras e fornecedores interpretem o projeto corretamente, minimizando retrabalhos e desperdícios de materiais. Entretanto, a visão superior da planta baixa possui limitações intrínsecas, pois não revela detalhes verticais cruciais, como a altura exata de peitoris, vergas, vigas e pés-direitos. É neste cenário que a relação entre a planta e o corte se torna vital: enquanto a planta organiza o plano horizontal, o corte vertical surge como a peça complementar indispensável para descrever a volumetria e as camadas construtivas que compõem a edificação em sua totalidade.
A interdependência entre esses desenhos exige que o arquiteto mantenha uma correspondência rigorosa entre as linhas de chamada e as projeções. Ao observar uma planta baixa, o leitor deve ser capaz de identificar imediatamente onde os planos de corte vertical atravessam a estrutura, geralmente indicados por linhas de traço e ponto com setas direcionais. Essa conexão garante que a altura de uma laje ou o detalhamento de um telhado, visíveis apenas no corte, estejam em perfeita sintonia com as paredes representadas na planta. Na prática profissional, essa visão integrada evita conflitos espaciais, como escadas que não atingem o pé-direito necessário ou tubulações hidráulicas que interferem em elementos estruturais, consolidando a planta e o corte como um sistema único de informações técnicas.
Portanto, a transição da planta baixa para o corte vertical deve ser encarada como um exercício de tridimensionalidade mental. O projetista projeta as larguras e profundidades da planta para o plano vertical, adicionando a variável da altura para compor a seção transversal ou longitudinal. O que na planta é apenas uma linha representando uma parede, no corte ganha altura, textura e especificação de materiais, revelando a complexidade do sistema construtivo adotado. Dominar essa relação é fundamental para detalhar escadas, rampas e mezaninos, onde a compreensão da circulação vertical é determinante para a ergonomia e segurança do usuário. Assim, a planta baixa estabelece o ‘onde’, enquanto o corte técnico define o ‘como’ a edificação se sustenta e se manifesta no espaço tridimensional.
A função dos cortes na arquitetura
Os cortes são seções verticais que expõem os compartimentos internos da edificação. Eles fornecem dados cruciais que a planta baixa omite, como a altura do peitoril, o tamanho das portas e a espessura das lajes. Sem essas informações, a elaboração de projetos complementares, como o hidráulico e o elétrico, seria tecnicamente inviável e impossibilitaria a aprovação legal.

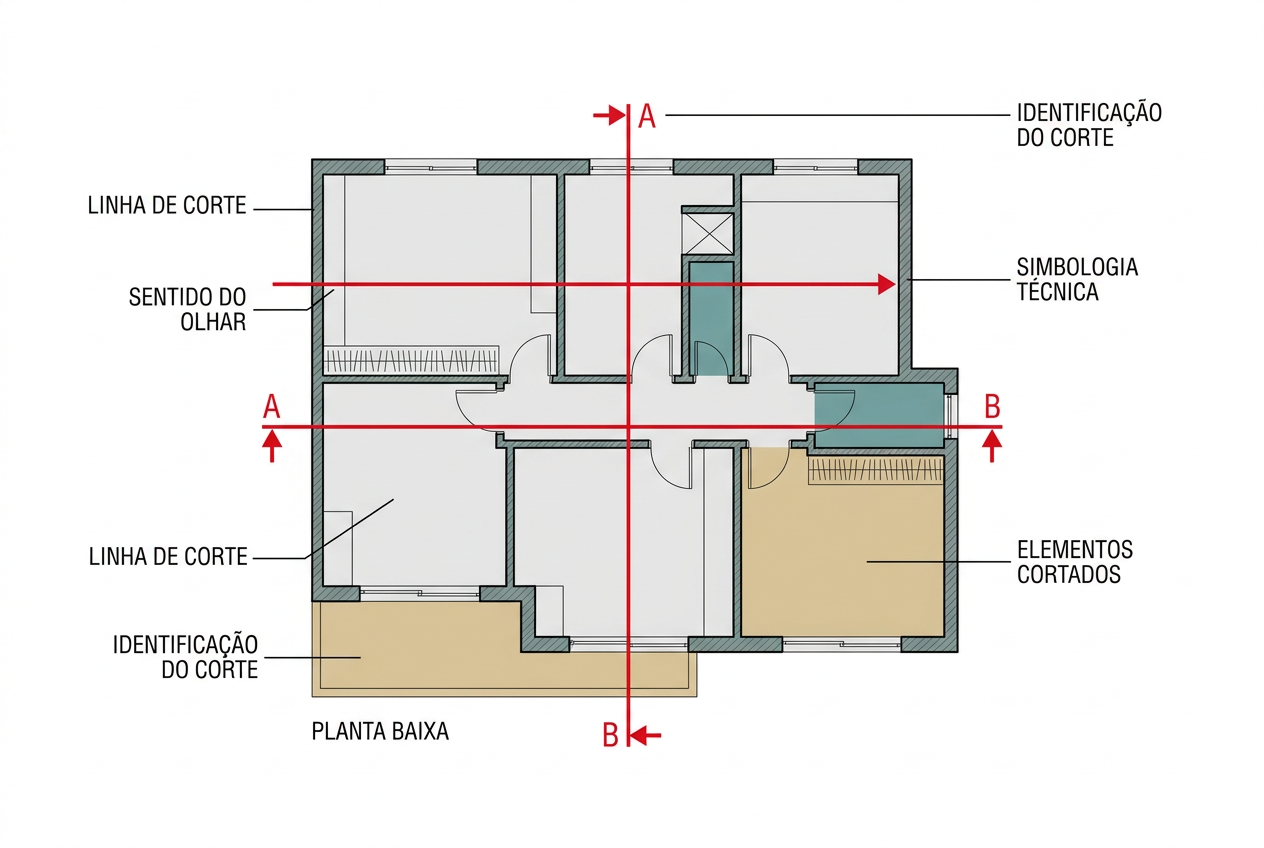

Pelas normas vigentes, um projeto arquitetônico deve apresentar, no mínimo, dois cortes. A localização exata de onde a edificação será “seccionada” deve ser indicada na planta baixa por meio de símbolos específicos. Essas linhas de indicação orientam o olhar do observador, mostrando exatamente qual face interna do edifício está sendo detalhada no desenho técnico correspondente.
Tipos de corte de planta baixa

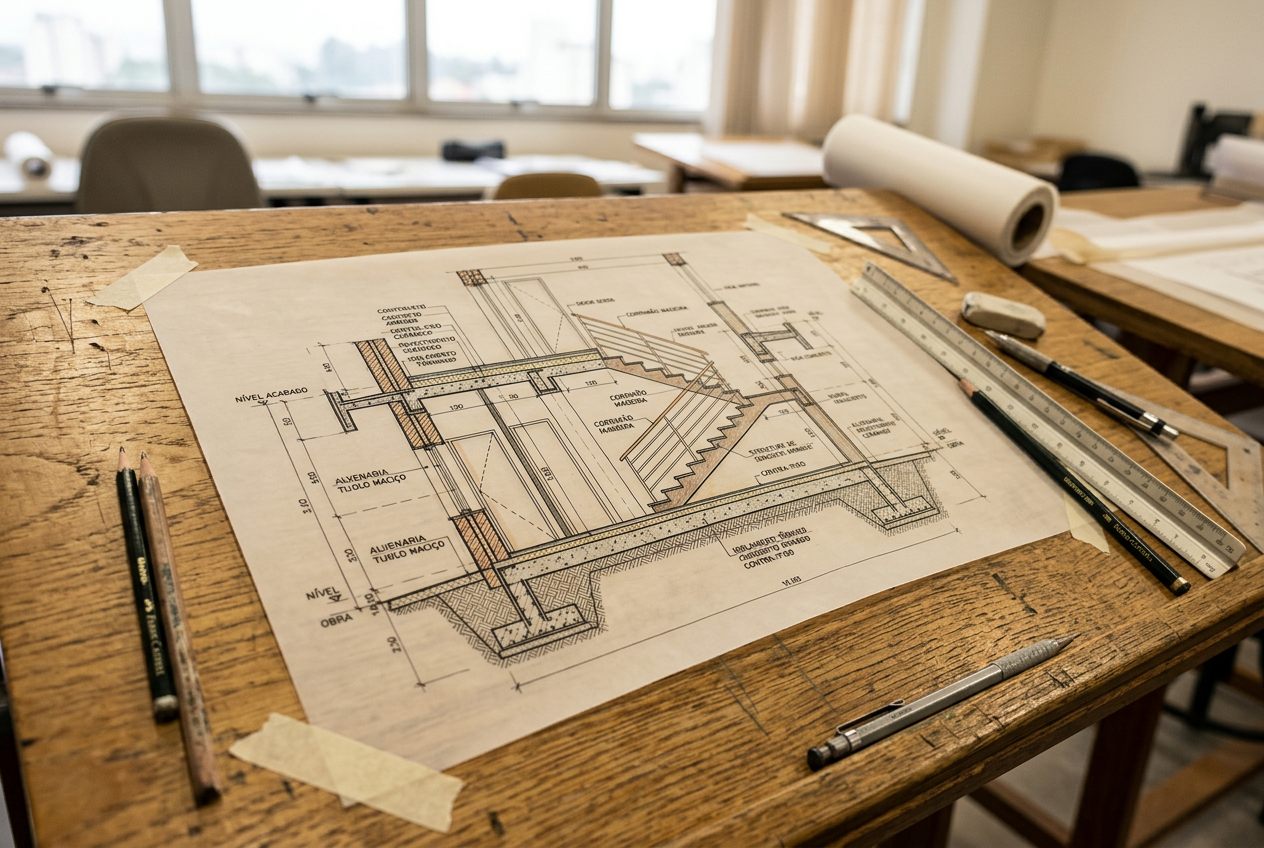

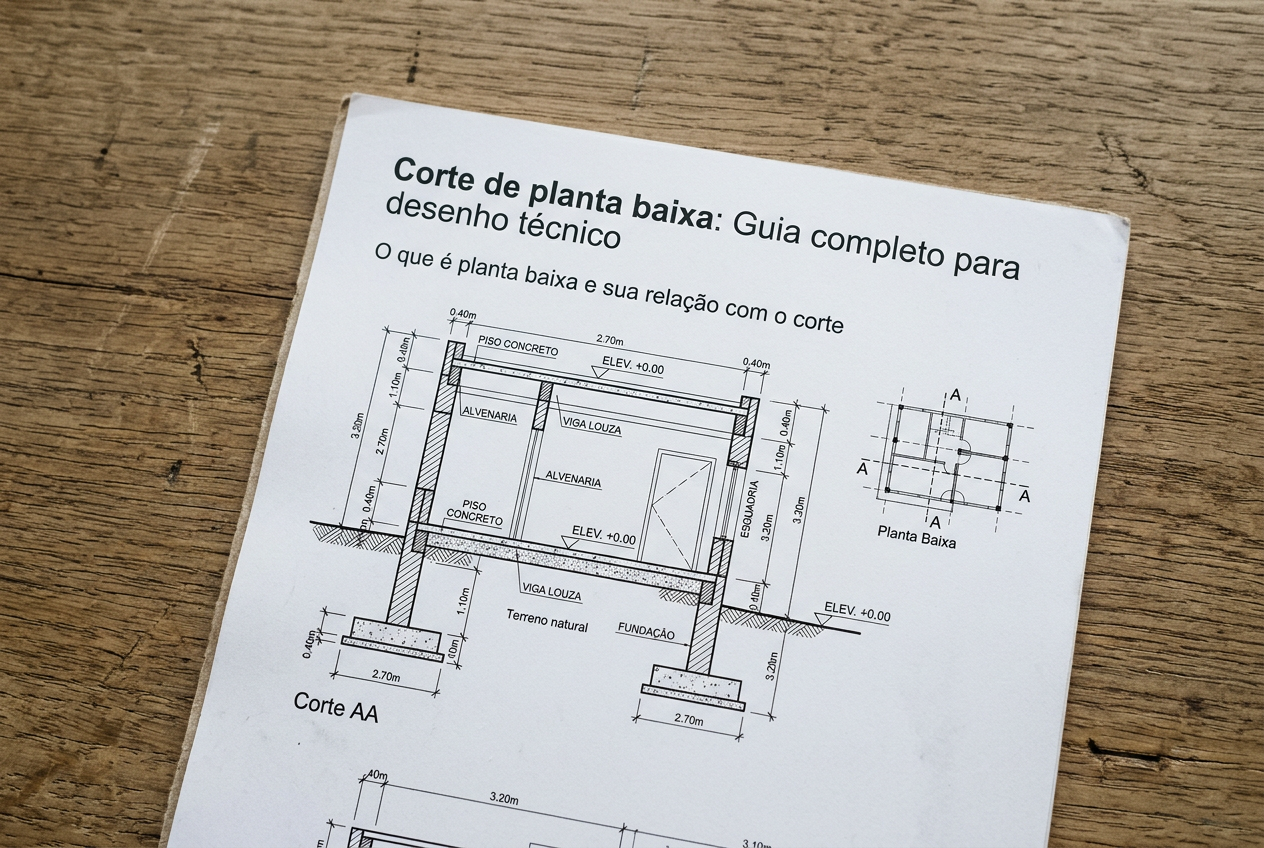

Existem duas classificações principais para os cortes verticais: o transversal e o longitudinal. O corte transversal (AA) atravessa a planta no sentido da menor dimensão. Imagine uma lâmina dividindo sua casa ao meio a partir da entrada principal; ao remover a parte frontal, a visão dos fundos e das alturas internas representa este tipo de seção técnica.
Já o corte longitudinal (BB) percorre a maior extensão do projeto. Imagine a mesma lâmina, mas agora posicionada lateralmente, dividindo a casa ao longo de seu comprimento. O arquiteto pode, ainda, criar cortes em outras direções ou com desvios, dependendo da complexidade do layout, para garantir que nenhum detalhe construtivo importante seja ignorado durante a execução.
Normas e a linha de corte de planta baixa
A representação gráfica em projetos arquitetônicos não é fruto de escolhas aleatórias do projetista, mas sim uma aplicação rigorosa da norma ABNT NBR 8403, que estabelece os tipos de linhas e suas funções específicas no desenho técnico. A linha de corte de planta baixa deve ser obrigatoriamente desenhada utilizando o padrão de traços e pontos, apresentando uma espessura significativamente maior do que as linhas utilizadas para a alvenaria comum ou mobiliário. Esse destaque visual é essencial tanto no papel quanto em softwares de CAD e BIM, pois permite que o leitor identifique instantaneamente o plano de secção vertical que atravessa a edificação, diferenciando o que é elemento estrutural cortado daquilo que permanece íntegro na representação bidimensional do espaço.

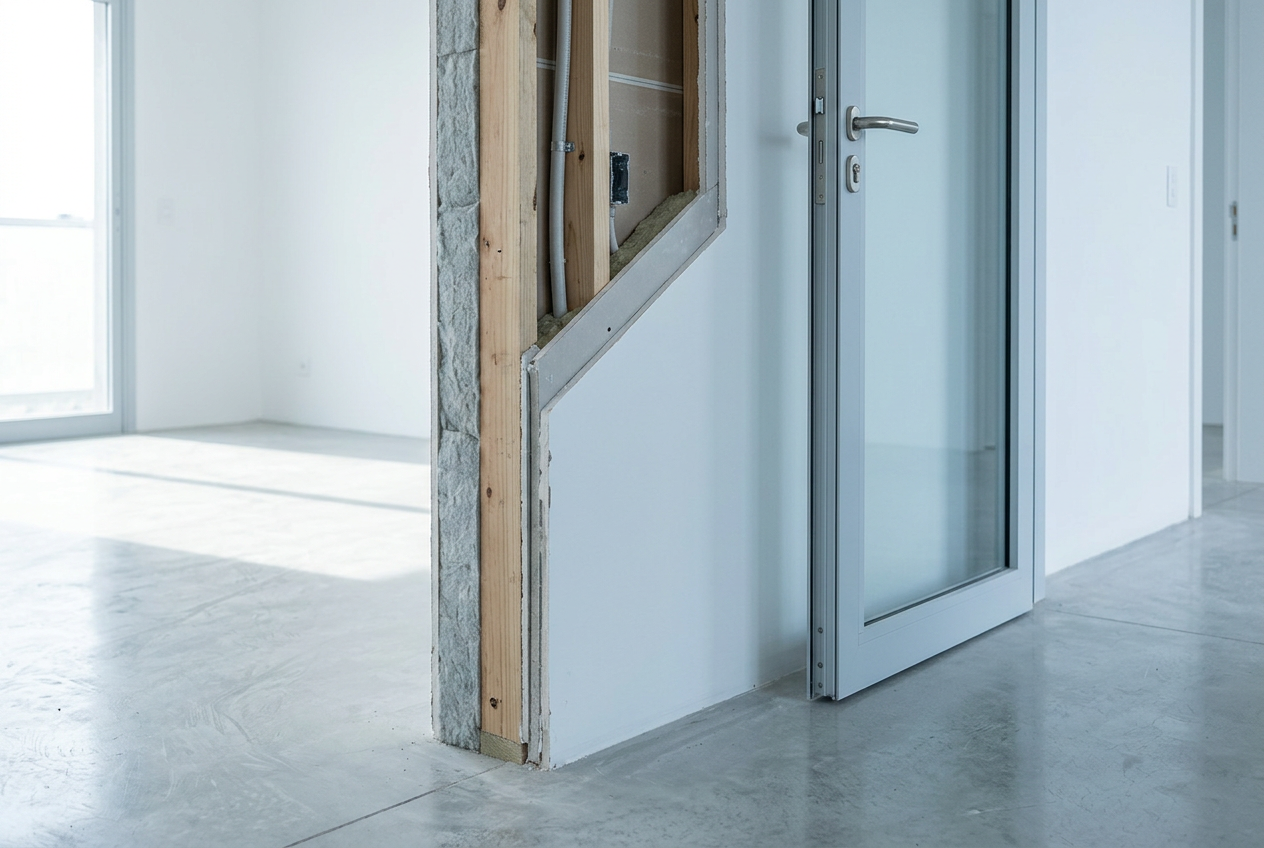

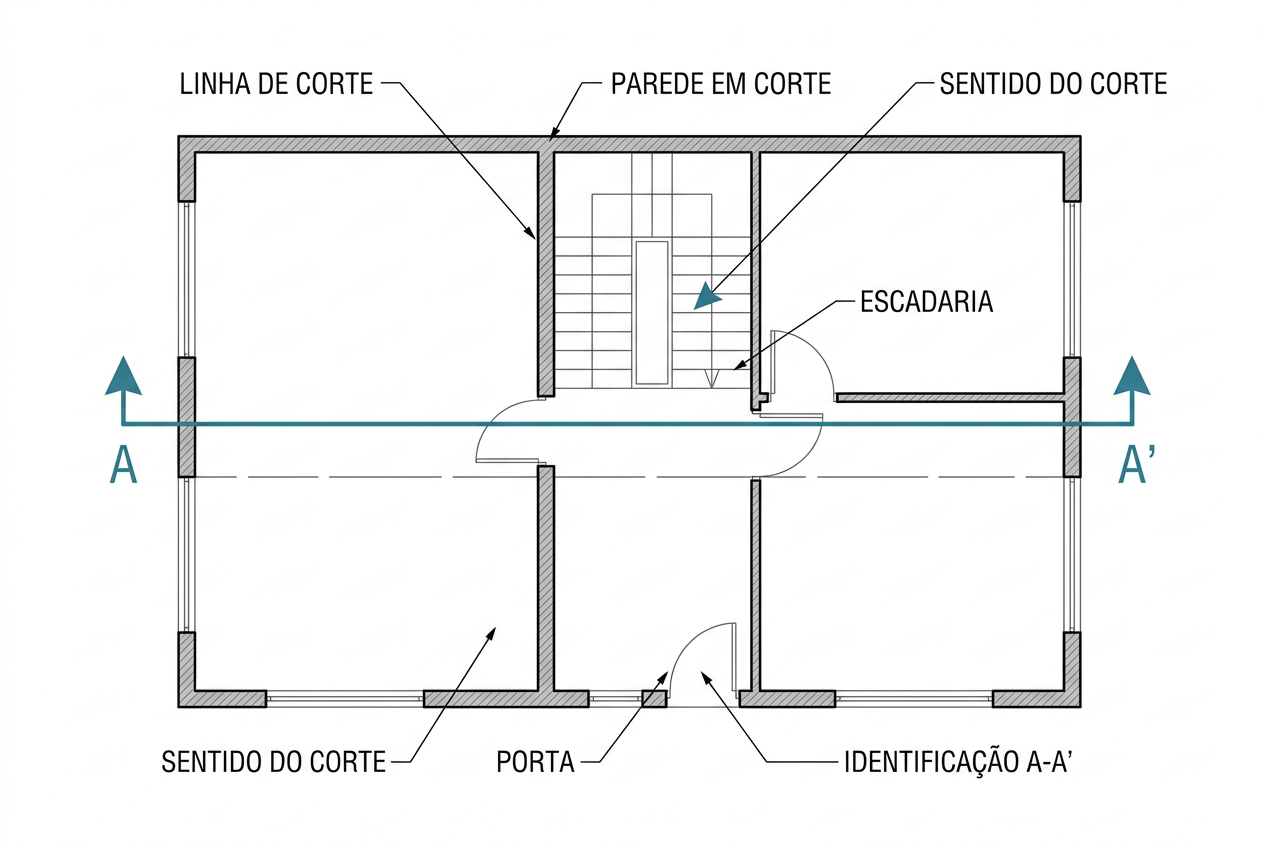

Nas extremidades dessa linha, é indispensável a inclusão de setas indicativas que apontam para a direção da visão do observador, acompanhadas por letras ou números de identificação. O grafismo deve ser executado com máxima limpeza e legibilidade, eliminando qualquer margem para confusões interpretativas durante a execução da obra. O profissional deve estar atento à hierarquia de traços: enquanto a linha de corte em si é robusta, os elementos que ela atravessa devem respeitar as espessuras de pena normatizadas, como o uso de 0.5 ou 0.7 para paredes cortadas e 0.1 a 0.3 para elementos em vista ao fundo. Essa gradação técnica é o que garante a percepção de profundidade e a correta leitura das volumetrias internas do projeto.
Além da espessura, a continuidade da linha de corte deve ser preservada mesmo quando ela sofre desvios para captar detalhes em diferentes ambientes. A norma prevê que esses desvios sejam indicados por ângulos retos, mantendo a coerência do traçado técnico. Ao observar a planta, o executor deve compreender imediatamente quais áreas serão detalhadas nos desenhos verticais subsequentes. O uso correto das penas e a aplicação fiel da NBR 8403 transformam o desenho em um documento técnico de valor jurídico e executivo, evitando erros de interpretação que poderiam levar a falhas na construção de elementos estruturais, vedações ou na instalação de esquadrias e componentes fixos da edificação.

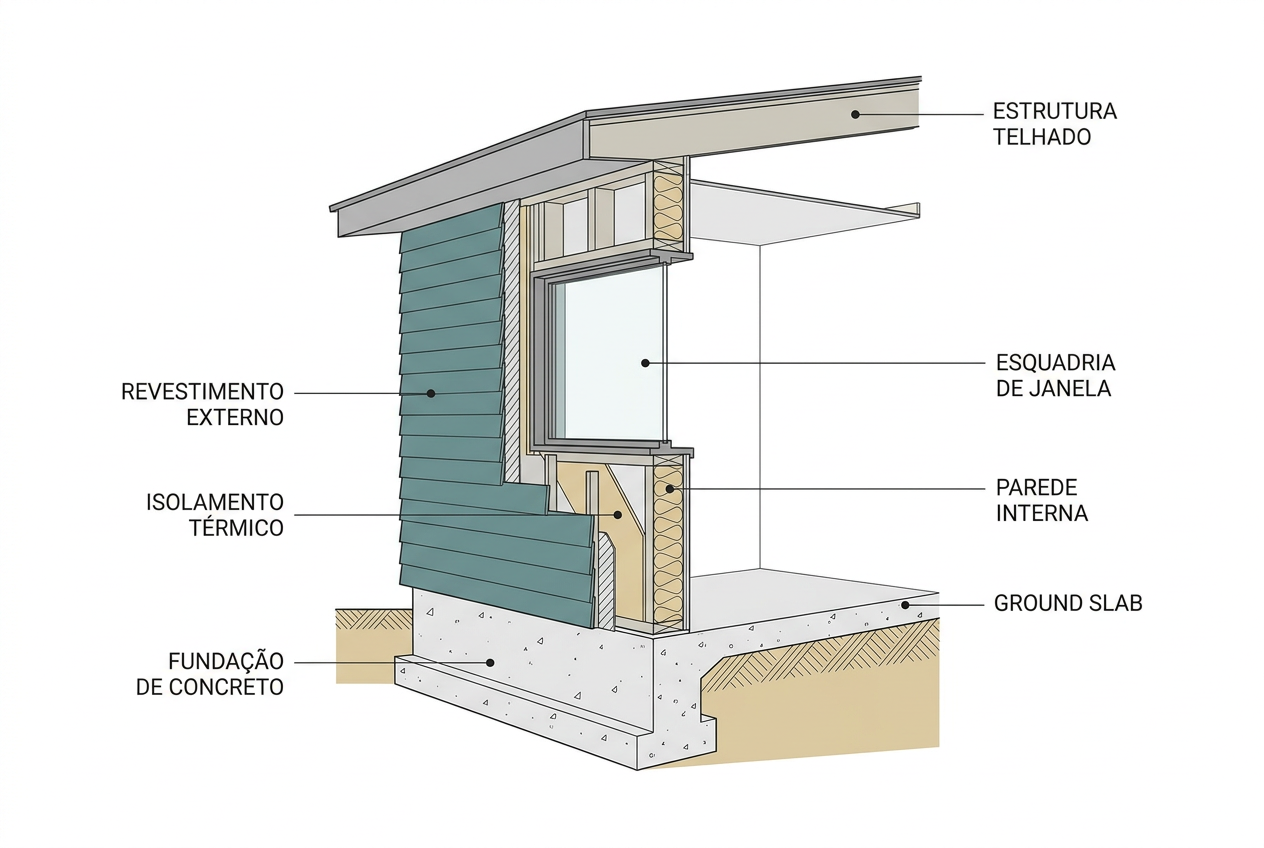

Passo a passo para fazer o corte de planta baixa
O primeiro passo fundamental para a elaboração de um corte técnico eficiente é a definição estratégica de onde a linha de corte passará no plano horizontal. O projetista deve priorizar as chamadas áreas molhadas, que englobam cozinhas, banheiros, lavanderias e áreas de serviço. Nesses locais, o detalhamento das peças sanitárias, a altura das bancadas e a paginação de revestimentos cerâmicos são vitais para a compatibilização do projeto hidráulico e de interiores. Escolher o trajeto correto da linha de corte evita retrabalhos futuros e garante que as partes mais complexas e tecnicamente densas da obra sejam plenamente compreendidas pela equipe de execução, minimizando improvisos no canteiro.
Após a definição do trajeto, inicia-se a execução do tracejado reforçado com o auxílio de réguas e esquadros para assegurar a precisão geométrica. O desenho do corte propriamente dito tem seu ponto de partida na linha de terra, que serve como o nível zero de referência. A partir dessa base, projetam-se as alturas de portas, janelas, peitoris e lajes, respeitando rigorosamente o pé-direito definido no projeto. Este processo exige paciência e atenção redobrada às escalas gráficas, visto que qualquer erro de medição ou projeção nesta etapa pode comprometer a integridade estrutural e a funcionalidade da edificação, resultando em incompatibilidades graves entre o desenho e a realidade construída.
Para os profissionais e estudantes que buscam o aperfeiçoamento nessas competências técnicas, instituições renomadas como o SENAC e a ABRA oferecem cursos especializados em Desenho Arquitetônico e representação técnica. No SENAC, na ABRA ou em escolas de arte focadas em design, é possível aprender desde os conceitos básicos de geometria descritiva até técnicas avançadas de detalhamento executivo de forma didática e aplicada. Cursos com a temática ‘Aprenda Conceitos Básicos’ são excelentes para consolidar o conhecimento necessário para enfrentar as pranchas mais complexas da faculdade ou do mercado de trabalho, garantindo que o profissional domine a linguagem universal do desenho técnico e da arquitetura.
Conclusão sobre a precisão no desenho técnico
Dominar o corte de planta baixa é um divisor de águas na carreira de um arquiteto, atuando como a ponte definitiva entre a concepção criativa e a viabilidade estrutural. Mais do que uma obrigação acadêmica ou uma mera formalidade burocrática, o corte é a ferramenta que transforma ideias abstratas em instruções construtivas reais, permitindo que o profissional visualize a espacialidade interna de forma tridimensional. Com foco, disciplina e o estudo constante das normas técnicas, a elaboração desses desenhos torna-se um processo natural e fluido no cotidiano profissional, garantindo que detalhes como a espessura das lajes, o pé-direito e as fundações sejam comunicados com clareza absoluta para a equipe de obra, evitando erros de interpretação que poderiam comprometer o cronograma e o orçamento do projeto.
Lembre-se de que a prática leva à perfeição e a sofisticação técnica é alcançada através da repetição e da análise crítica de cada traço executado no papel ou no software. Utilize os recursos de aprendizado disponíveis, desde manuais de desenho técnico até softwares de modelagem BIM, e não hesite em revisar seus projetos à luz das normas da ABNT, especialmente a NBR 6492. Ao entregar cortes detalhados e precisos, você eleva significativamente o nível do seu portfólio, demonstrando um domínio rigoroso sobre a volumetria e a funcionalidade dos espaços. Essa atenção minuciosa aos detalhes técnicos garante a segurança estrutural e a qualidade estética de suas obras, consolidando sua reputação no mercado de arquitetura e decoração como um profissional capaz de unir arte e engenharia com maestria.
A precisão no desenho técnico reflete diretamente na confiança que clientes e construtores depositam no arquiteto, pois um corte bem executado antecipa problemas de drenagem, iluminação e ventilação que passariam despercebidos em uma planta baixa convencional. Aprofundar-se nesta disciplina significa compreender a hierarquia das linhas, a importância das hachuras e a correta indicação de níveis, elementos que, somados, conferem legibilidade e autoridade ao documento. Portanto, encare cada novo corte como uma oportunidade de refinamento técnico, onde a clareza visual se traduz em eficiência construtiva. O compromisso com a exatidão não é apenas uma escolha estética, mas um pilar fundamental da ética profissional que assegura que o conceito arquitetônico seja fielmente materializado no canteiro de obras.
