Por que a cotagem define a precisão da obra

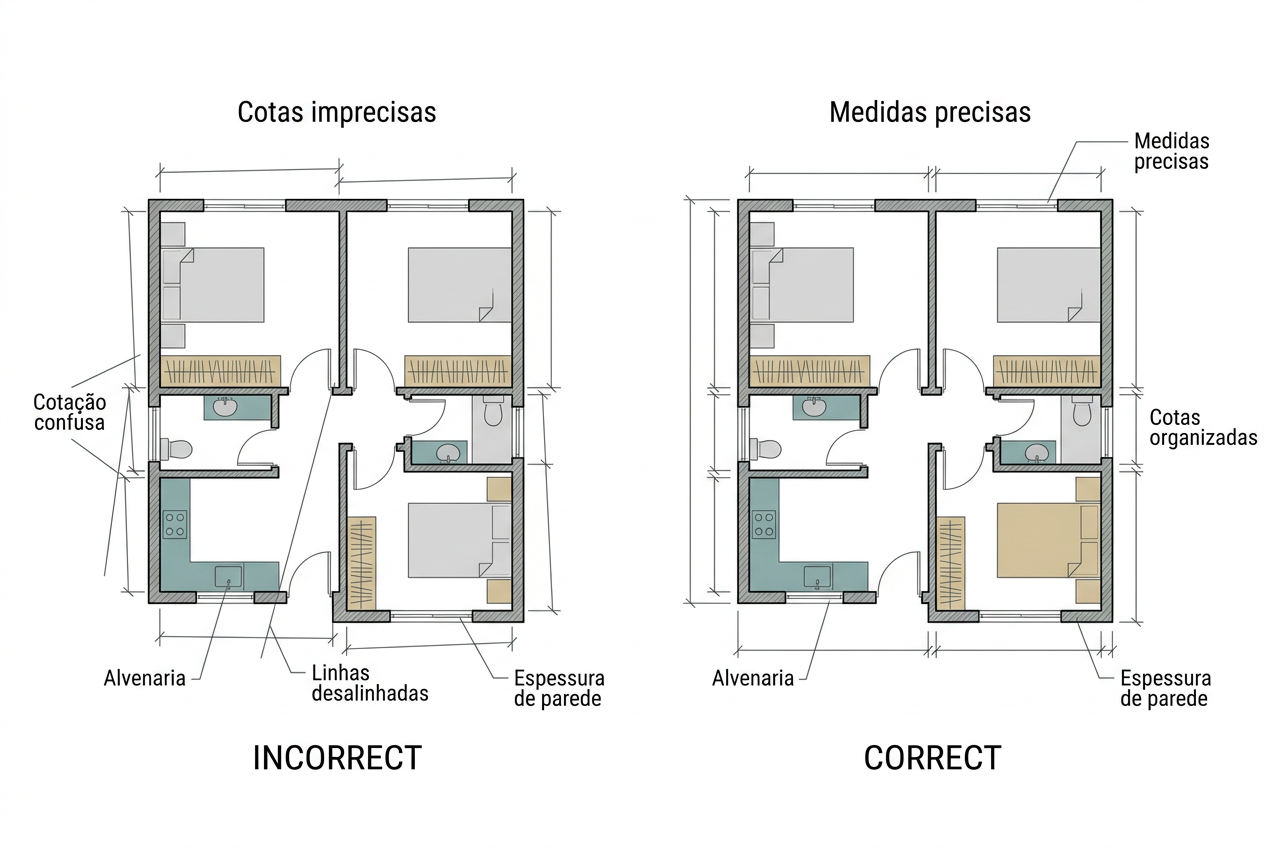

NBR 6492 (norma brasileira que orienta a documentação técnica de projetos de arquitetura) oferece a base para organizar a representação gráfica em plantas, cortes, elevações e detalhes. Sua aplicação na prancha executiva não se limita à aparência: busca tornar a informação identificável, legível e coerente entre documentos. A cotagem é formada pela linha de cota, que recebe o valor numérico; pela linha auxiliar (linha que relaciona o ponto medido à linha onde o valor da cota é apresentado); e pela terminação de cota (marca gráfica que indica os limites da dimensão cotada). Em uma parede com abertura, esses componentes devem mostrar inequivocamente quais faces delimitam a medida, sem obrigar o leitor a deduzir os pontos considerados.
A escala de impressão, o tamanho dos caracteres e as espessuras gráficas precisam ser definidos como um sistema. Textos legíveis na tela podem desaparecer ou se confundir com hachuras quando a prancha é impressa, enquanto linhas muito pesadas podem encobrir terminações e pontos de referência. Em uma planta densa de áreas molhadas, por exemplo, linhas auxiliares com peso semelhante ao das paredes dificultam distinguir construção e anotação. O erro comum é ajustar cada prancha isoladamente, produzindo valores com aparências diferentes dentro do mesmo conjunto. A verificação deve ocorrer no formato efetivo de emissão, observando contraste, continuidade das linhas, leitura dos algarismos e separação visual entre cotas, elementos cortados e projeções.
Unidades, símbolos e convenções devem permanecer consistentes em todo o conjunto documental. Se uma prancha adota uma forma de registrar dimensões e outra utiliza convenção distinta sem declaração, a leitura pode gerar interpretações incompatíveis, especialmente na fabricação de esquadrias ou na marcação de alvenarias. Um quadro de critérios gráficos pode estabelecer a unidade adotada, a orientação dos valores, o padrão das terminações e o tratamento de situações particulares. A equipe deve consultar a edição vigente da NBR 6492 e os padrões complementares definidos para o projeto, pois a norma geral não substitui decisões coordenadas de documentação. O erro recorrente é copiar configurações de arquivos anteriores sem conferir sua adequação à escala, ao suporte de emissão e ao nível de detalhamento atual.
Referências da NBR 6492 para representar cotas

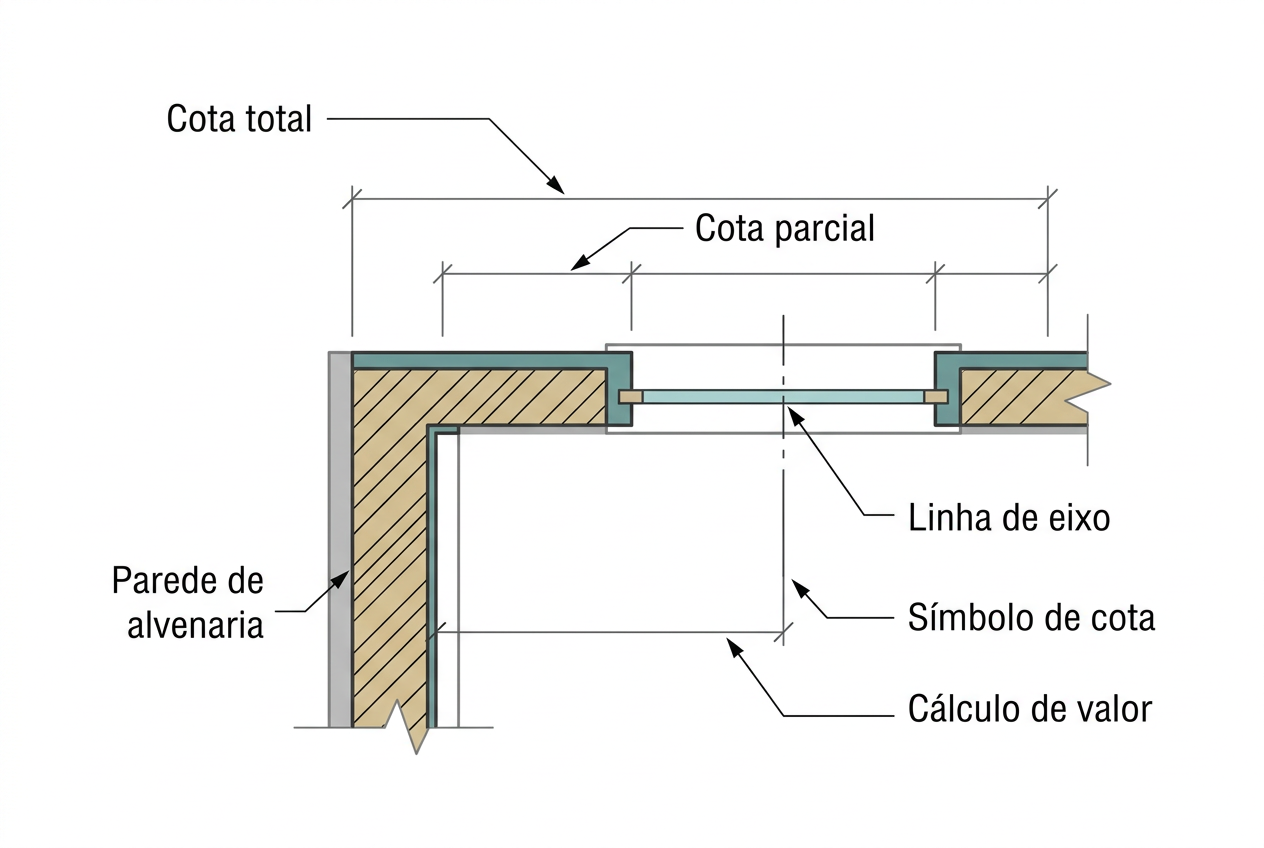

A NBR 6492 (norma brasileira que orienta a documentação técnica de projetos de arquitetura) estabelece referências para comunicar dimensões de modo legível e coerente nos documentos do projeto. Na cotagem de projeto executivo para alvenaria, sua aplicação deve considerar a finalidade do desenho, a escala de impressão e o grau de detalhamento necessário à execução. A norma não substitui decisões sobre qual referência construtiva precisa ser medida; ela orienta como registrar graficamente essa decisão. Em uma planta destinada à marcação das paredes, por exemplo, a equipe deve definir previamente se determinada dimensão corresponde à face bruta, ao revestimento ou a outro referencial documentado. O erro comum é aplicar símbolos corretos a uma referência indefinida, produzindo uma prancha formalmente organizada, mas ambígua no canteiro.
A composição básica inclui linha de cota, linha auxiliar (linha que relaciona o ponto medido à linha onde o valor da cota é apresentado), terminação de cota (marca gráfica que indica os limites da dimensão cotada) e valor numérico. Esses elementos precisam funcionar como um sistema: as linhas auxiliares devem apontar sem dúvida para as origens da medição, as terminações devem delimitar o trecho correto e o número deve permanecer associado à respectiva linha. Considere uma abertura próxima ao encontro de duas paredes: se a linha auxiliar terminar visualmente entre a face da parede e o limite do vão, a equipe poderá interpretar referências diferentes. Prolongamentos excessivos, cruzamentos desnecessários e terminações encobertas por hachuras são falhas frequentes que dificultam a leitura e favorecem erros de locação.
A legibilidade depende da relação entre escala de impressão, tamanho dos caracteres e espessuras gráficas, e não apenas da aparência ampliada na tela. Textos, linhas auxiliares, contornos cortados e demais informações precisam conservar contraste quando a prancha for impressa no formato previsto para uso. Em uma planta com muitos ambientes, uma linha de cota tão espessa quanto o contorno da alvenaria pode competir com o elemento construído; no extremo oposto, uma linha excessivamente leve pode desaparecer na reprodução. A verificação deve ocorrer em impressão de teste ou visualização no tamanho final, incluindo trechos densos e regiões próximas às bordas. Um erro comum é ajustar a cotagem em ampliações digitais, sem avaliar a redução, o que gera números sobrepostos e marcas gráficas indistintas.
Unidades, símbolos e convenções devem permanecer uniformes entre plantas, cortes, elevações, detalhes e quadros associados. A unidade adotada precisa ser declarada conforme o padrão documental do projeto, evitando alternâncias não identificadas ou valores cuja interpretação dependa de hábito de escritório. Se um detalhe de peitoril adotar convenção diferente daquela usada na planta, a divergência deve ser explicitada ou eliminada antes da emissão. A equipe deve consultar a edição vigente da NBR 6492 e registrar também os padrões complementares definidos para o trabalho, como critérios internos de fonte, camadas gráficas, terminadores e abreviações. Usar arquivos antigos como referência sem conferir sua atualidade é uma falha recorrente, pois perpetua convenções incompatíveis dentro do mesmo conjunto executivo.
Cotas parciais, totais, progressivas e de nível
Cota parcial (dimensão entre dois pontos consecutivos de uma sequência) localiza elementos próximos e permite acompanhar cada trecho durante a execução. Em uma parede com porta, janela e encontros de alvenaria, as parciais podem indicar sucessivamente a distância até o início do vão, a largura bruta da abertura e o segmento seguinte. Essa leitura favorece a marcação local, pois a equipe não precisa deduzir posições a partir da dimensão geral. O erro comum é encadear cotas a partir do elemento anteriormente executado: qualquer desvio de locação passa para os trechos seguintes. Por isso, as referências físicas usadas na obra devem estar claramente associadas às faces, aos eixos ou aos limites representados.
Cota total (dimensão que abrange o conjunto completo cotado) serve ao fechamento dimensional e à conferência global. Em uma fachada com vários vãos, ela pode abranger toda a extensão da parede, enquanto as parciais identificam os segmentos intermediários. A soma dos trechos deve corresponder à total, considerando exatamente os mesmos pontos inicial e final. Quando os valores são incompatíveis, não cabe ao canteiro escolher qual informação seguir: a cadeia precisa ser corrigida antes da emissão. Uma falha frequente ocorre quando uma parcial é alterada sem atualização da total, produzindo uma contradição que pode deslocar paredes, impedir o fechamento do perímetro ou comprometer a posição das esquadrias.
Cota progressiva (posição medida sempre a partir de uma mesma origem) reduz o acúmulo de desvios porque cada elemento é locado em relação a uma referência estável, e não ao elemento anterior. Em uma planta com sequência extensa de pilares, divisórias ou vãos, a origem pode coincidir com um eixo principal ou uma face definida para implantação. Cada posição é então conferida diretamente desde esse ponto. A estratégia é especialmente útil quando pequenas imprecisões sucessivas poderiam alterar a posição do último elemento. A origem precisa aparecer de maneira inequívoca na prancha; se ela for omitida, alterada entre desenhos ou confundida com outra referência, toda a série progressiva perde confiabilidade no canteiro.
Cota de nível (valor que informa a altura de um ponto em relação a uma referência vertical) descreve posições que não podem ser resolvidas apenas pelas dimensões horizontais. Em planta, pode diferenciar pisos acabados de ambientes conectados; em corte, localiza lajes, patamares e vergas; em elevação, orienta alinhamentos horizontais de aberturas. Um exemplo aplicado é a transição entre uma área interna e uma área sujeita à água: os níveis devem mostrar qual superfície está sendo considerada para que a execução preserve o desnível previsto. O erro comum é usar referências verticais diferentes sem identificação, fazendo com que piso bruto, piso acabado e elementos superiores sejam interpretados como pertencentes ao mesmo plano.
Cota de osso e cota de acabamento: diferenças

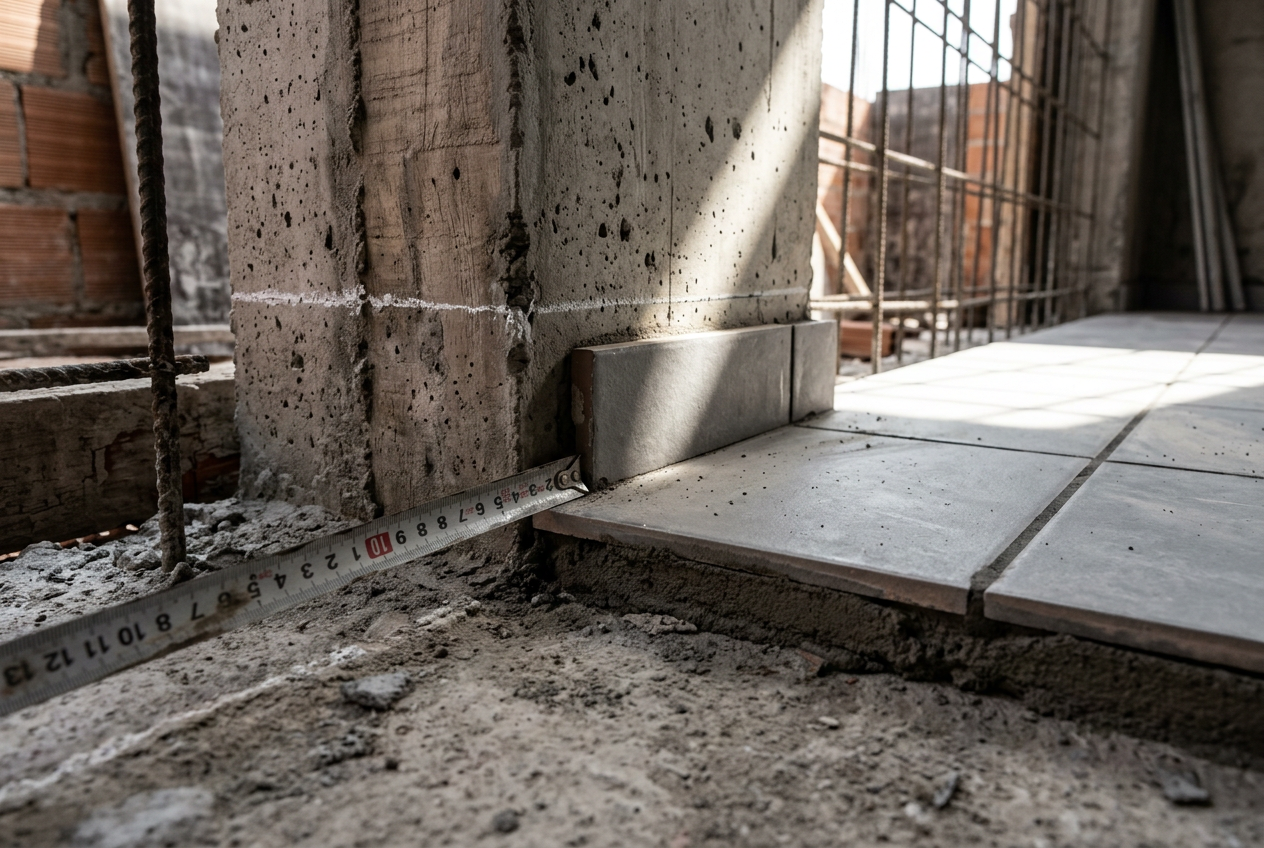

Alvenaria em osso (parede executada sem as camadas finais de revestimento) constitui uma referência ligada à base bruta da construção. A cota de osso pode partir da face do bloco, da borda estrutural da laje ou do limite bruto de um vão antes da aplicação das camadas especificadas. Ela é adequada quando a informação orienta marcação, elevação da parede, concretagem ou preparação de aberturas. Em uma porta, por exemplo, a abertura bruta deve reservar o espaço necessário para os componentes posteriores, sem ser confundida com a passagem final. Se o desenho não indicar a natureza dessa medida, a equipe pode executar o vão como dimensão acabada e inviabilizar o encaixe previsto.
Face acabada (superfície final da parede depois da aplicação dos revestimentos especificados) é a referência percebida e utilizada após a conclusão do ambiente. A cota de acabamento controla relações como largura final de circulação, alinhamento entre superfícies aparentes e posição de elementos fixos. Em um corredor revestido, cotar entre faces acabadas permite verificar o espaço efetivamente disponível ao usuário; cotar apenas a base bruta pode ocultar a redução provocada pelas camadas aplicadas. O erro comum é assumir que todos os revestimentos têm efeito desprezível. Mesmo sem registrar espessuras na cadeia principal, o projeto deve considerar sua composição para impedir perdas de espaço, ressaltos inesperados e desalinhamentos entre materiais adjacentes.
Dimensão útil (medida livre disponível depois de concluídos os elementos e acabamentos) deve ser controlada sempre que o espaço final interfere no uso, na acessibilidade ou no encaixe de componentes. Em um nicho entre paredes, a largura bruta não representa necessariamente a folga disponível para instalar uma bancada, uma esquadria ou um equipamento previsto no projeto. As camadas laterais e eventuais regularizações modificam a dimensão final. O critério de escolha depende da finalidade: a equipe de alvenaria precisa de referências executivas da base, enquanto a verificação de circulação e mobiliário exige medidas acabadas. Tratar essas duas necessidades como equivalentes pode gerar demolição localizada, recortes improvisados ou componentes incompatíveis com o espaço construído.
A referência adotada deve ser declarada expressamente por meio de nota, legenda ou indicação associada à própria cota, informando qual face ou camada está sendo medida. Quando uma mesma planta precisa apresentar dados brutos e finais, as cadeias devem ser separadas graficamente e identificadas, evitando alternância silenciosa de critérios. Em uma sequência que atravessa paredes revestidas, pilares aparentes e vãos, misturar uma face de bloco com outra já acabada impede a conferência pela soma das parcelas. A consequência é uma cadeia aparentemente completa, mas geometricamente incoerente. Também se deve verificar se plantas, cortes, detalhes e quadros adotam a mesma referência, pois a mudança de critério entre documentos transfere a decisão para o canteiro.
Quando cotar eixos ou faces de parede

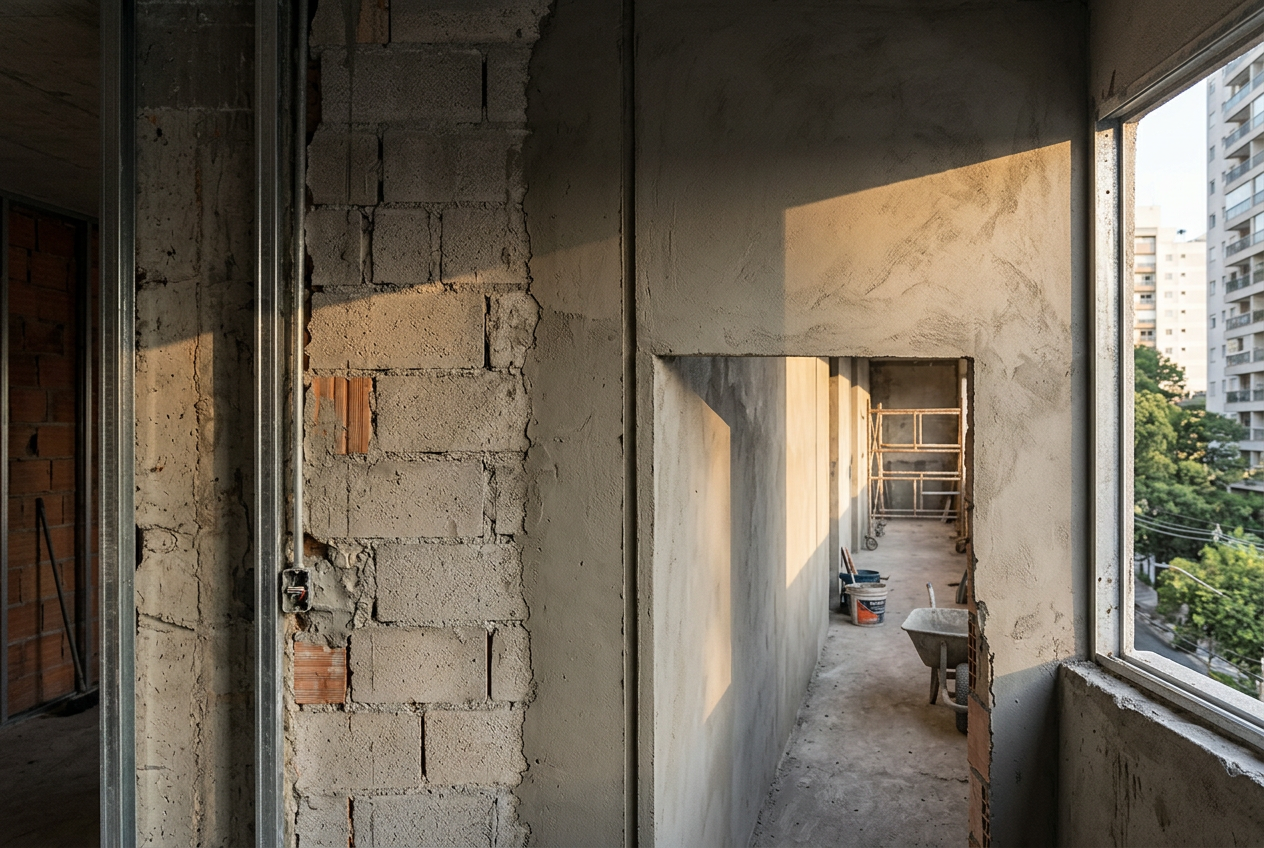

Hierarquia gráfica (organização visual que estabelece a ordem de leitura das informações) transforma as dimensões em faixas funcionais. A cadeia de cotas (sequência alinhada de dimensões relacionadas) mais próxima do objeto deve registrar detalhes locais necessários à execução; as seguintes podem reunir vãos e trechos de paredes, eixos de coordenação, dimensões totais e, mais externamente, referências de implantação. Em uma fachada com portas, janelas e retornos de alvenaria, essa ordem permite localizar primeiro cada componente e depois conferir o conjunto. O erro comum é distribuir totais, parciais e referências de implantação sem sequência constante. Isso força o leitor a procurar relações espalhadas e aumenta o risco de usar uma dimensão geral para executar um detalhe que exigia informação local.
As cotas devem ser agrupadas pela tarefa que apoiam, e não apenas pelo espaço vazio disponível na prancha. Informações sobre um vão pertencem à faixa de detalhes locais; posições de paredes e esquadrias formam outra leitura; eixos servem à coordenação; totais verificam o conjunto; limites do terreno e afastamentos integram a implantação. Em uma planta com vários ambientes, deslocar a cota de uma janela para uma margem distante pode liberar o desenho, mas rompe a associação visual com a abertura correspondente. Sempre que possível, as cadeias devem ficar fora da área desenhada, desde que suas linhas auxiliares permaneçam rastreáveis. Cruzar ambientes, textos e símbolos para alcançar uma cota externa costuma produzir ambiguidades e ocultar informações construtivas relevantes.
Escala de impressão (relação entre a dimensão desenhada e a dimensão real na saída final) determina o afastamento necessário entre as linhas, os textos e o contorno da edificação. Não existe uma distância universal aplicável a todas as pranchas: o espaçamento deve permanecer legível no formato efetivamente emitido e seguir o padrão documental do projeto. Em uma planta reduzida para compor uma prancha de conjunto, um intervalo confortável no arquivo pode desaparecer na impressão, fazendo textos e linhas se sobreporem. A verificação deve ocorrer em prova impressa ou em visualização correspondente à saída final. Definir afastamentos apenas com base no zoom da tela é um erro frequente, pois mascara congestionamentos que se tornam evidentes no documento entregue ao canteiro.
A ordem adotada deve repetir-se nos diferentes lados da planta e nas demais folhas do mesmo conjunto documental. Se detalhes locais ocupam a faixa interna em uma fachada, não devem aparecer depois das cotas totais em outra sem motivo técnico. Em uma edificação com alas articuladas, cada ala pode receber cadeias próprias, enquanto uma faixa externa relaciona os totais e a implantação, reduzindo cruzamentos entre linhas auxiliares. Também convém eliminar dimensões duplicadas quando não acrescentam controle independente, pois repetições podem divergir após revisões. O erro comum é deslocar cotas isoladamente para resolver sobreposições, sem reconstruir a hierarquia; o resultado parece mais vazio, mas perde a sequência lógica necessária para localizar, executar e conferir os elementos.
Como definir o afastamento entre linhas de cota

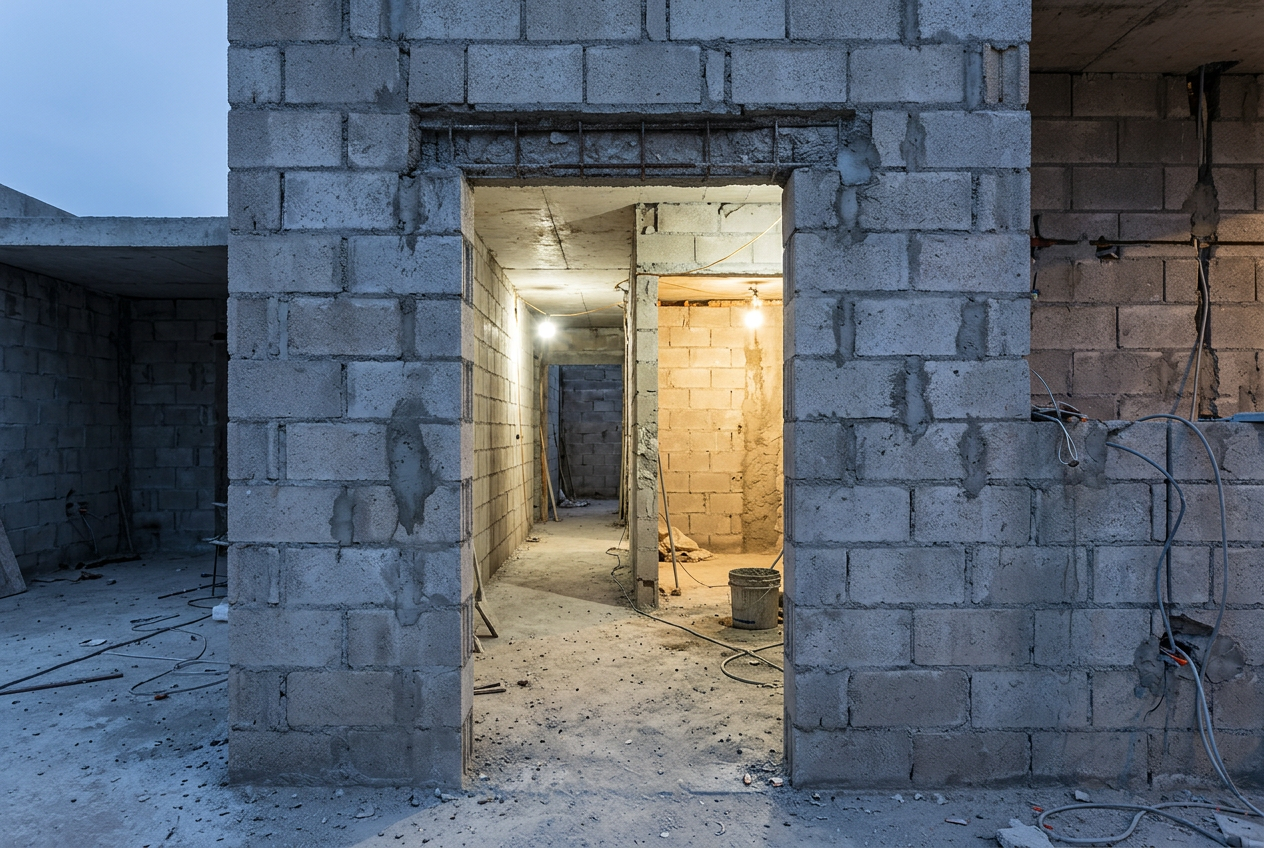

A locação horizontal de uma abertura deve partir de uma referência estável e claramente identificada, como um eixo coordenado ou uma face de parede definida no projeto. Vão em osso (abertura bruta deixada na alvenaria antes dos acabamentos e da instalação da esquadria) não corresponde automaticamente à dimensão final visível. Na planta, convém indicar a posição lateral do vão e sua largura bruta, deixando explícita a natureza da medida. Em um corredor com uma porta próxima a uma parede transversal, por exemplo, a sequência pode partir da face definida da parede e alcançar a borda bruta da abertura. Misturar referências acabadas e brutas na mesma cadeia sem identificação provoca deslocamentos durante a marcação da alvenaria.
A largura costuma ser lida em planta, enquanto a altura da abertura e sua posição vertical são mais bem verificadas em cortes, elevações ou detalhes relacionados. Peitoril (limite inferior de uma abertura, medido em relação ao nível de referência) deve ser informado onde sua leitura vertical seja inequívoca. Para uma janela, o conjunto documental precisa permitir reconhecer a largura do vão, sua altura bruta e a posição do limite inferior. Para uma porta, deve esclarecer a altura necessária à instalação e a relação com o piso previsto. O erro comum é concentrar todas as dimensões na planta, criando textos sobrepostos e deixando incerta a referência vertical. A informação deve aparecer na vista que representa diretamente a direção medida.
Boneca (pequeno trecho de parede entre um vão e uma parede transversal ou outro limite próximo) precisa ser cotada quando interfere na instalação de marcos, guarnições, ferragens ou no encontro entre acabamentos. Em uma porta encostada visualmente a uma parede lateral, omitir esse trecho pode levar a abertura a ser executada sem espaço para a guarnição ou com conflito na abertura da folha. Trechos residuais também devem ser conferidos em relação à modulação da alvenaria, evitando recortes inadequados e juntas mal resolvidas. A medida deve indicar se considera a face bruta ou o acabamento final. Cotar apenas o eixo da porta, sem registrar as bordas do vão ou a boneca necessária, frequentemente transfere decisões críticas para o canteiro.
A abertura deve ser compatibilizada com a verga (elemento situado acima do vão para redistribuir esforços), a contraverga (elemento situado abaixo do vão, usualmente associado ao controle de fissuração), o peitoril, a modulação da parede e os detalhes da esquadria. Em uma janela, alterações na largura podem afetar simultaneamente o apoio da verga, a extensão da contraverga e os encontros de revestimento. O detalhamento deve distinguir a dimensão de execução da alvenaria daquela obtida após revestimentos, sem duplicar valores contraditórios em vistas diferentes. Antes da emissão, é necessário comparar planta, corte, elevação, quadro de aberturas e detalhe construtivo. Um erro recorrente é atualizar a abertura na planta e manter informações antigas nas demais representações, gerando incompatibilidade entre a alvenaria executada e a instalação prevista.
Cotas de nível em plantas, cortes e elevações

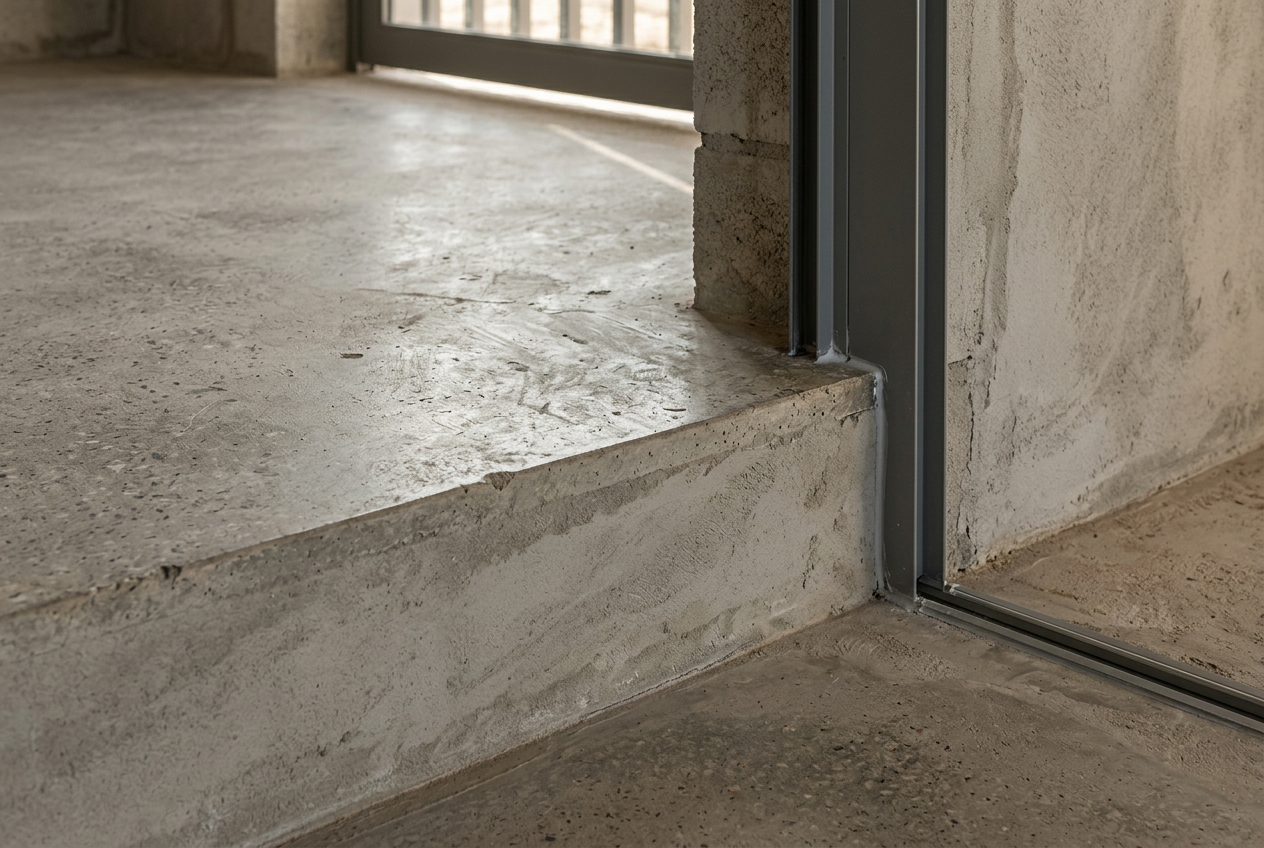

Nível de referência (plano horizontal adotado como origem para as alturas do projeto) deve ser comum e identificável em todo o conjunto executivo. A origem pode estar associada a uma referência física estável da edificação, desde que sua descrição permita transferi-la para o canteiro sem ambiguidade. Em planta, a indicação situa pisos e patamares; em cortes e elevações, organiza a leitura vertical dos elementos. Por exemplo, um corredor que conecta ambientes com revestimentos distintos precisa ter suas alturas relacionadas à mesma origem, ainda que as superfícies finais não coincidam. O erro comum é adotar referências locais sem explicitar a relação entre elas, o que pode produzir degraus imprevistos, incompatibilidade com escadas e divergência entre desenhos.
Quando a sequência construtiva exigir, o desenho deve distinguir nível estrutural, nível em osso e nível acabado (altura da superfície final depois da execução dos acabamentos). O nível estrutural corresponde à posição do elemento resistente; o nível em osso registra a base ainda sem as camadas finais; e o acabado informa a superfície utilizada e percebida após a conclusão. Em uma laje que recebe contrapiso e revestimento, essas referências não são equivalentes, pois cada camada altera a posição final do piso. Misturar os níveis em uma única indicação, sem qualificação textual ou convenção gráfica consistente, leva a erros na concretagem, no cálculo das espessuras de regularização e na compatibilização de portas, guarda-corpos e instalações próximas ao piso.
A coordenação vertical deve relacionar soleira (elemento ou faixa na base de uma abertura de porta), peitoril, verga, laje, forro e mudanças de piso. As cotas precisam aparecer nas vistas em que possam ser verificadas geometricamente, evitando confiar apenas em notas gerais. Em um corte por uma janela, por exemplo, convém mostrar a relação entre piso acabado, peitoril, topo do vão, verga e fundo da laje; a elevação pode confirmar o alinhamento com aberturas vizinhas. Para uma porta entre áreas com pisos diferentes, a posição da soleira deve ser compatível com a transição prevista. Um erro recorrente é cotar apenas a altura nominal do vão e desconsiderar as camadas inferiores e superiores, comprometendo a instalação da esquadria.
A revisão deve confrontar cada informação vertical entre planta, corte, elevação e detalhe, considerando que uma mesma abertura pode aparecer em todas essas vistas. O processo começa pela identificação da origem comum, segue pela conferência dos pisos e termina na verificação dos elementos superiores, como vergas, forros e lajes. Se a planta indica mudança de nível em um banheiro, o corte correspondente deve representar essa diferença e o detalhe de transição deve usar a mesma referência. Divergências não devem ser resolvidas pelo leitor do canteiro com base em aproximações. A falha mais comum é atualizar uma vista após uma alteração de projeto e manter valores anteriores nas demais, gerando documentos formalmente completos, porém contraditórios.
Como reduzir a poluição visual da prancha

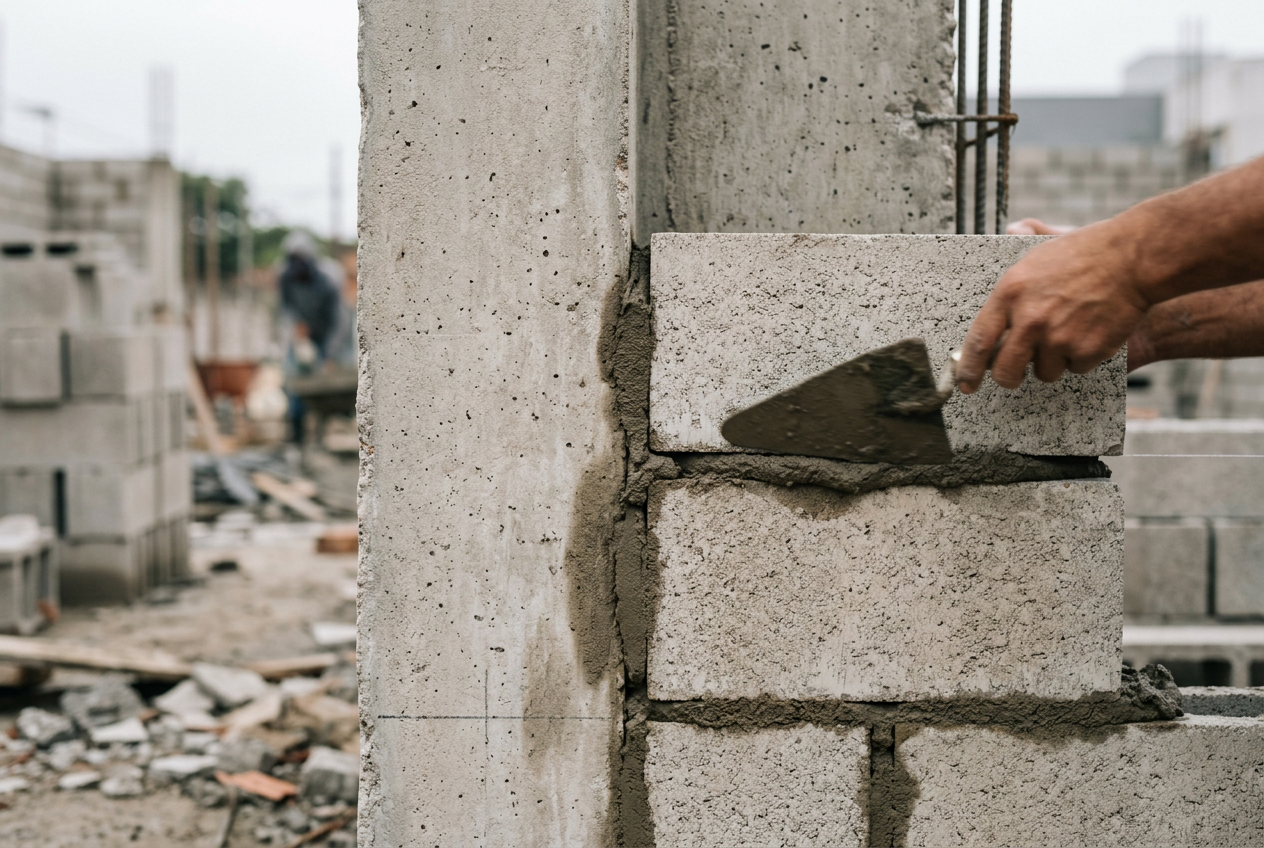

Densidade informacional (quantidade de dados gráficos concentrados em determinada área da prancha) deve ser controlada pela finalidade de cada desenho, e não pela simples redução de textos ou símbolos. Quando uma planta reúne locação, dimensões, acabamentos, esquadrias, demolições e instalações, as informações passam a competir pela atenção do leitor. A solução pode ser separar vistas por finalidade, mantendo em cada uma os elementos de contexto necessários à orientação. Por exemplo, uma planta de alvenaria pode concentrar locação e dimensões construtivas, enquanto outra vista apresenta acabamentos e paginações. O erro comum é dividir o conteúdo sem preservar referências compartilhadas, fazendo com que o canteiro precise inferir onde cada informação se aplica.
Encontros complexos devem ser transferidos para detalhes ampliados quando a escala geral não permitir leitura segura. Nichos, conjuntos de vãos e shaft (espaço técnico vertical destinado à passagem e ao acesso de instalações) costumam reunir bordas, folgas, revestimentos e componentes que se sobrepõem na planta principal. A chamada de detalhe (símbolo que remete a uma ampliação ou a outro desenho do conjunto) precisa identificar com clareza o recorte e o desenho de destino. Em um banheiro com nicho encostado a uma área técnica, a planta geral pode localizar o conjunto, enquanto a ampliação define seus limites e relações construtivas. Ampliar sem retirar dados redundantes da vista principal, contudo, apenas duplica conflitos e aumenta o risco de versões divergentes.
Cotas duplicadas devem ser suprimidas quando expressam a mesma relação geométrica, mas a prancha ainda precisa oferecer referências suficientes para execução e conferência. Uma abertura não necessita ter sua posição repetida em várias cadeias se uma dimensão parcial a localiza e uma dimensão total permite verificar o conjunto. As linhas devem ser desviadas de textos, símbolos, paredes e chamadas, preservando a continuidade visual entre limites, linhas auxiliares e valores. Em uma sequência de portas próximas, pode-se organizar a locação por uma referência comum e reservar a ampliação para bonecas e arremates. O erro frequente é apagar dimensões apenas para liberar espaço, retirando também a possibilidade de conferir o fechamento dimensional antes da execução.
O controle de visibilidade por categorias gráficas deve apoiar a emissão, mas não pode criar dependências ocultas. Elementos desligados em determinada vista precisam estar representados em outro desenho explicitamente referenciado, sobretudo quando condicionam a execução da alvenaria. Uma planta pode ocultar mobiliário meramente ilustrativo para liberar a leitura, mas não deve omitir uma bancada fixa que determina a posição de um vão sem indicar essa condição em detalhe. Espessuras, contrastes e convenções devem estabelecer prioridade entre elementos cortados, projeções, cotas e informações secundárias, conforme a lógica de representação da NBR 6492. Um problema recorrente ocorre quando a prancha parece limpa na tela, mas a impressão reduz contrastes e torna indistinguíveis linhas necessárias à conferência no canteiro.
Compatibilização e controle de contradições
Emissão (disponibilização formal de uma versão controlada do documento para determinado uso) começa pela validação dos dados que identificam e orientam a prancha. Devem ser conferidos unidade adotada, escala declarada, origem dimensional, orientação da planta, legenda de símbolos e finalidade do documento. Controle de versão (registro que identifica alterações e evita o uso de documentos desatualizados) precisa estar coerente no selo, no histórico de alterações e nos arquivos associados. Em uma planta rotacionada para caber na folha, por exemplo, a indicação de orientação e as referências aos demais desenhos precisam acompanhar essa condição. Um erro comum é substituir o arquivo gráfico sem atualizar sua identificação; assim, escritório, obra e fornecedores podem consultar conteúdos diferentes sob o mesmo código documental.
A revisão gráfica deve confirmar que referências de osso, acabamento, eixo e nível são reconhecíveis sem depender de interpretação oral. Textos, símbolos, chamadas e terminações das linhas precisam manter o mesmo critério em todas as pranchas relacionadas. Quando uma abertura é cotada pela dimensão bruta em planta e pela dimensão final em um detalhe, cada condição deve estar nomeada e associada ao elemento correspondente. O erro mais frequente é usar estilos gráficos semelhantes para referências distintas, levando a equipe de campo a descontar revestimentos duas vezes ou a não considerá-los. Também devem ser examinados encontros densos, nos quais linhas de chamada, hachuras ou mobiliário encobrem os pontos exatos de origem e término das dimensões.
Fechamento dimensional (conferência de que as dimensões parciais correspondem às dimensões gerais) deve ser recalculado em todas as direções relevantes e não apenas inspecionado visualmente. A revisão compara a soma dos segmentos, a posição progressiva de cada elemento e a distância total entre referências extremas, sempre com a mesma origem. Todos os vãos e bonecas devem ser confrontados com quadros, detalhes e condições de instalação das esquadrias. Em um corredor com várias portas, por exemplo, convém verificar cada distância entre encontros de parede e bordas de abertura, além da largura útil resultante. Copiar cotas de um pavimento semelhante sem recalcular é um erro comum; pequenas diferenças estruturais ou de revestimento podem deslocar aberturas e inviabilizar guarnições, ferragens ou alinhamentos.
A última leitura deve ocorrer no formato e na escala reais de uso, preferencialmente a partir do arquivo fechado destinado à distribuição. Essa prova revela textos ilegíveis, linhas fundidas, símbolos reduzidos e chamadas cortadas que permanecem discretos durante a edição ampliada na tela. O revisor deve procurar cotas repetidas com valores divergentes, referências sem identificação, dimensões não compatibilizadas e informações que dependam de desenhos ausentes. Em uma região com estrutura, tubulações e esquadrias próximas, por exemplo, a leitura deve indicar uma única solução executável, sem sobreposição física nem decisão pendente disfarçada. Valores ainda não validados precisam ser retirados da condição de liberados e registrados como pendência; manter uma cota duvidosa por conveniência transfere risco documental diretamente ao canteiro.
Perguntas frequentes
Qual é a diferença entre cota de osso e cota de acabamento?
A cota de osso toma como referência a base bruta do elemento, antes dos revestimentos. A cota de acabamento considera as superfícies finais; por isso, o projeto deve identificar claramente a camada usada como origem da medição.
Como cotar vãos de portas e janelas no projeto executivo?
O vão deve ser localizado a partir de eixo ou face claramente definidos, com indicação coerente de largura, altura e posição vertical. Também é necessário distinguir o vão em osso da dimensão acabada e conferir bonecas, peitoris, vergas e interfaces com a esquadria.
Qual é a distância ideal entre as linhas de cota?
Não convém adotar uma distância universal sem considerar escala, tamanho dos textos e densidade da prancha. O projeto deve usar um módulo gráfico constante e validá-lo por teste na escala real de impressão, evitando colisões e afastamentos que prejudiquem a associação com o elemento.
Devo cotar eixos ou faces de parede?
A escolha depende da finalidade: eixos favorecem coordenação e locação, faces em osso orientam a execução da alvenaria e faces acabadas controlam dimensões úteis. A referência escolhida deve permanecer consistente na cadeia e ser indicada sem ambiguidade.
Como evitar excesso de informação em plantas complexas?
Organize as cotas por faixas funcionais, elimine duplicidades e transfira encontros densos para detalhes ampliados. Quando necessário, separe plantas por finalidade, mantendo referências cruzadas e controle de revisão entre as pranchas.
