Cotagem de raios e diâmetros em projetos

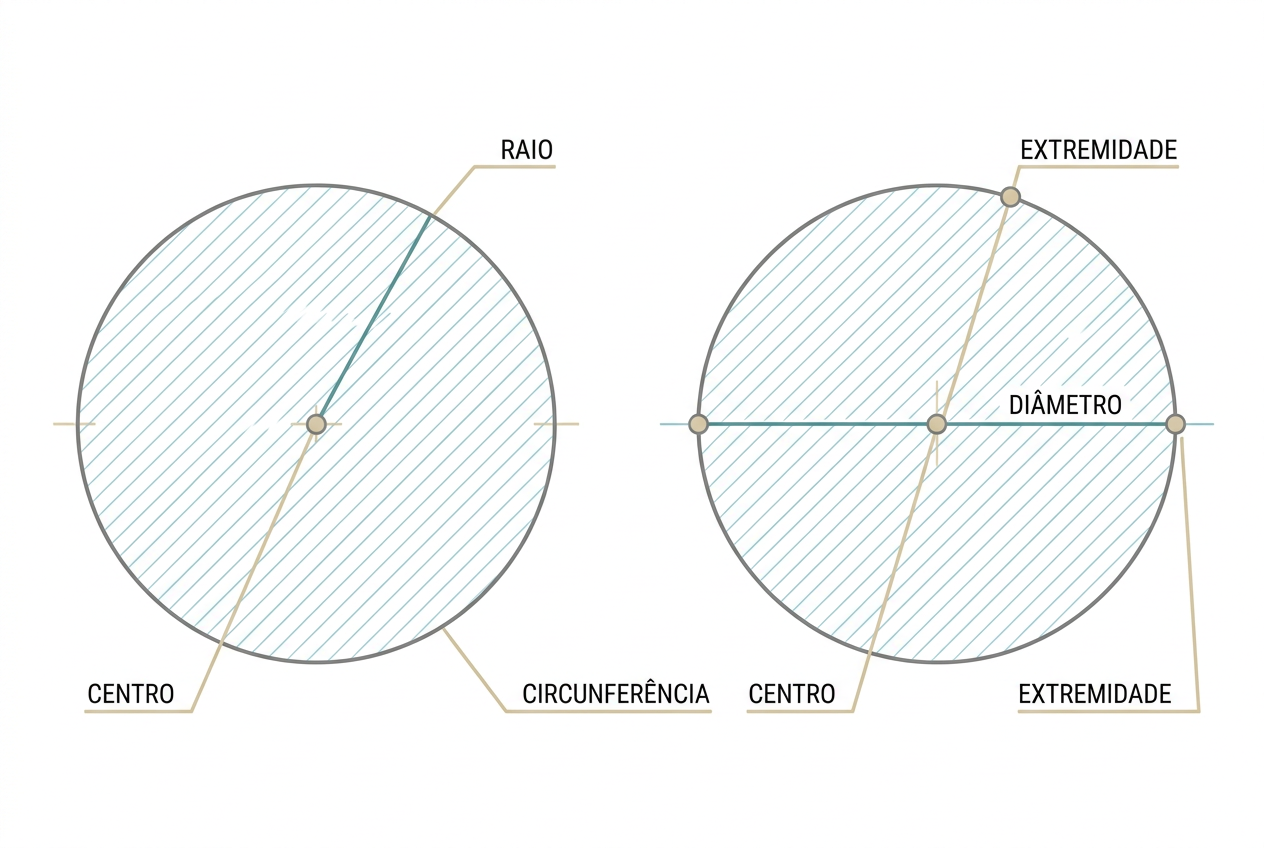

Passo 1: compreender o que raio e diâmetro informam

A ABNT (Associação Brasileira de Normas Técnicas) NBR 6492 (norma brasileira voltada à representação e documentação técnica de projetos de arquitetura) orienta a organização e a comunicação gráfica da documentação arquitetônica. Antes de iniciar a cotagem, deve-se consultar a edição vigente, pois títulos, escopos e critérios podem ser atualizados. A norma ajuda a compatibilizar plantas, cortes, elevações e detalhes, mas não substitui a verificação das regras gerais aplicáveis à indicação dimensional. Em uma planta de arquitetura curva, ambas as referências precisam sustentar uma leitura coerente da geometria.

A NBR 10126 (referência histórica brasileira sobre cotagem em desenho técnico, cujo status e eventual substituição devem ser conferidos no catálogo da ABNT) não deve ser aplicada automaticamente a partir de apostilas ou arquivos antigos. A consulta ao catálogo permite identificar sua situação e a norma vigente que estabelece os princípios gerais de indicação de dimensões em desenho técnico. Enquanto a referência de cotagem disciplina elementos como símbolos, linhas e leitura dimensional, a norma de representação arquitetônica organiza esses recursos dentro do conjunto documental. Ignorar essa distinção pode produzir desenhos formalmente cotados, porém inadequados ao projeto arquitetônico.

O escritório deve estabelecer uma convenção gráfica (conjunto de regras visuais adotado de modo uniforme em um projeto) para símbolos, unidades, espessuras de linha e orientação de leitura. Por exemplo, a planta de um balcão curvo e seu detalhe ampliado devem empregar a mesma forma de escrever R e Ø, sem alternar padrões entre pranchas. Essas decisões podem constar em legenda ou nota geral, evitando repetições junto a cada desenho. O erro comum é combinar convenções vindas de arquivos diferentes, o que gera símbolos inconsistentes, dúvidas na obra e revisões desnecessárias antes da emissão.

Passo 2: conferir a norma e a convenção do projeto

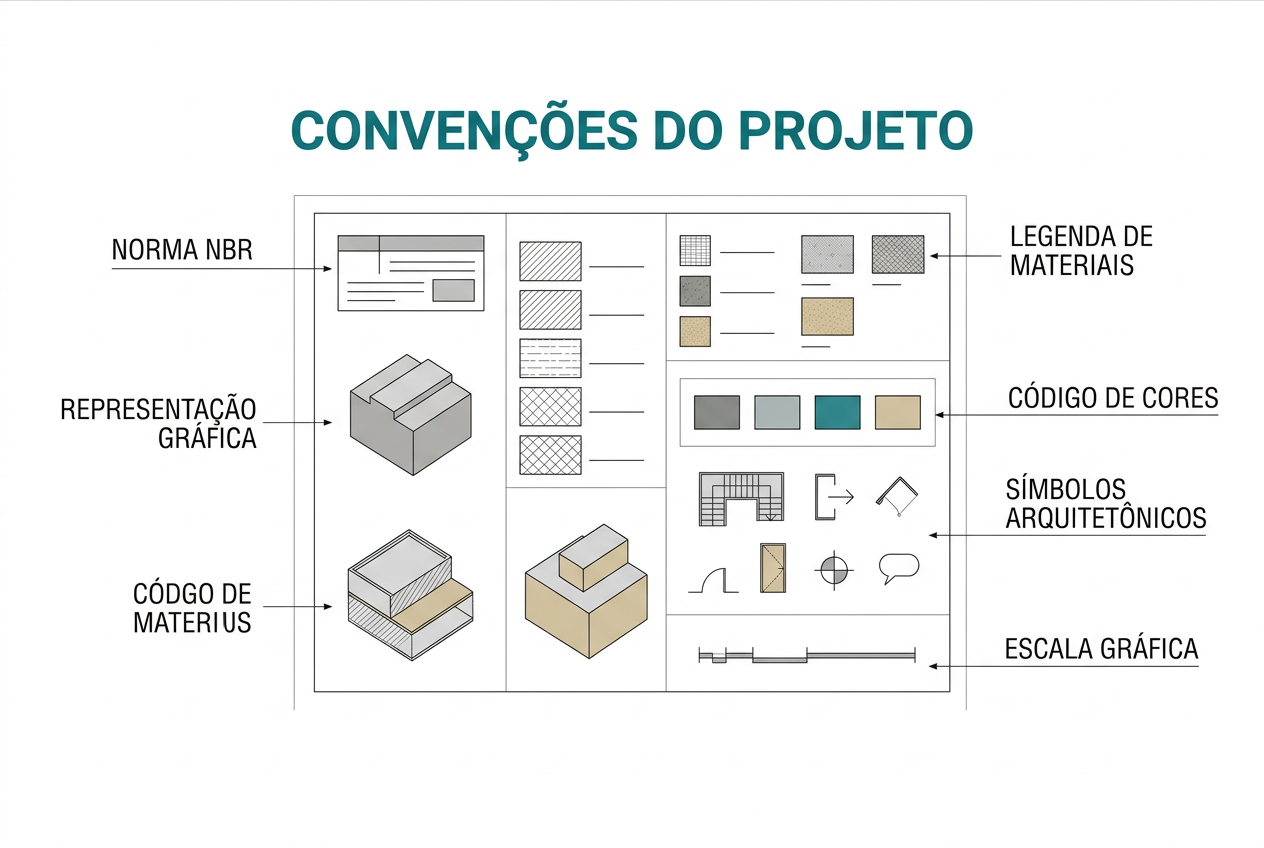

A ABNT (Associação Brasileira de Normas Técnicas) mantém as referências aplicáveis à documentação de projeto. A NBR 6492 (norma brasileira voltada à representação e documentação técnica de projetos de arquitetura) deve ser consultada em sua edição vigente para orientar a apresentação de plantas, cortes, elevações e detalhes. Em uma planta com paredes curvas e bancadas circulares, ela ajuda a organizar escalas, informações gráficas e leitura da prancha. O erro comum é trabalhar com arquivos antigos do escritório sem verificar a edição adotada, perpetuando critérios que podem ter sido revisados ou substituídos.

A NBR 10126 (referência histórica brasileira sobre cotagem em desenho técnico, cujo status e eventual substituição devem ser conferidos no catálogo da ABNT) não deve ser citada automaticamente apenas porque aparece em apostilas ou modelos anteriores. Antes de iniciar a cotagem de raios e diâmetros, consulte o catálogo oficial, confira a situação do documento e identifique qual norma vigente estabelece os princípios gerais de indicação de dimensões em desenho técnico. Por exemplo, ao preparar um detalhe de marcenaria curva, registre na documentação interna qual referência normativa embasou as cotas, evitando decisões apoiadas somente em material didático desatualizado.

A norma de cotagem disciplina como a dimensão é comunicada; a norma de representação arquitetônica organiza essa informação no conjunto documental. As funções são complementares: uma orienta símbolos, linhas e leitura dimensional, enquanto a outra integra esses elementos à linguagem de plantas e detalhes. Em um balcão semicircular representado na planta e ampliado em detalhe, a dimensão precisa seguir o mesmo princípio de cotagem, mas sua posição gráfica pode mudar para preservar a legibilidade em cada escala. Aplicar apenas uma das referências costuma produzir cotas formalmente reconhecíveis, porém mal coordenadas com a hierarquia visual da prancha.

Defina uma convenção gráfica (conjunto de regras visuais adotado de modo uniforme em um projeto) antes de distribuir as cotas pelas pranchas. O padrão deve estabelecer símbolos, unidade dimensional, espessuras de linhas, terminações, orientação de leitura e tratamento das dimensões colocadas fora do elemento. Registre essas decisões em legenda ou nota geral, sem repeti-las junto a cada desenho. Em um conjunto com planta geral e detalhes de mobiliário, por exemplo, todos os projetistas devem empregar a mesma simbologia e unidade. Misturar orientações de texto ou espessuras semelhantes às do objeto cria ambiguidade e dificulta a execução em obra.

Passo 3: usar Ø em elementos circulares completos

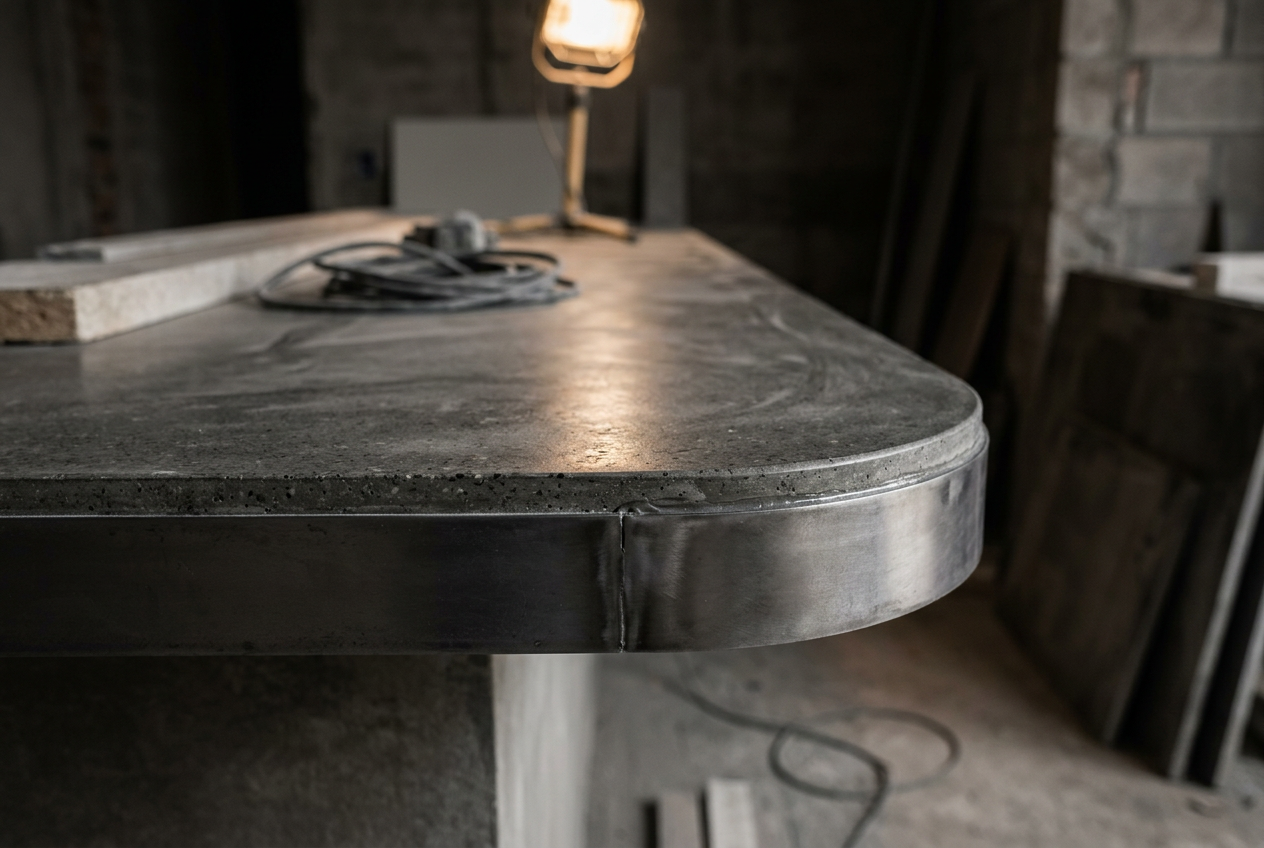

Raio de curvatura (distância entre o centro geométrico e o arco que define a curva) é indicado pela letra R antes do valor quando a dimensão controla somente um trecho curvo, um canto arredondado ou uma superfície definida radialmente. A indicação deve seguir uma direção radial e apontar com clareza para o arco dimensionado. Em uma bancada com extremidade arredondada, por exemplo, a chamada deve tocar essa borda específica, e não uma linha próxima. Direcionar a seta para uma região ambígua pode fazer a equipe interpretar a cota como referente à parede, ao tampo ou ao acabamento adjacente.

O raio geométrico não deve ser confundido com largura, afastamento, espessura ou raio livre (medida do espaço desimpedido, diferente do raio de uma face construída). Em uma parede curva, a cota R pode controlar a face de referência usada na locação, enquanto a espessura da parede exige dimensão própria. O mesmo critério se aplica a forros curvos, faixas de piso e componentes de mobiliário. Um erro recorrente é usar o raio da borda construída como se ele comprovasse a área disponível para circulação, o que pode ocultar interferências e reduzir o espaço efetivamente utilizável.

Curvas concêntricas (curvas que compartilham o mesmo centro) podem ser coordenadas a partir de uma referência geométrica comum, mas cada arco que controla uma face diferente deve permanecer identificável. Quando duas curvas não são concêntricas ou apresentam geometrias distintas, seus raios precisam ser indicados separadamente, sem pressupor que a espessura entre elas seja constante. Em um balcão curvo cuja borda externa muda de direção independentemente da borda interna, uma única cota radial não descreve o conjunto. Tratar essas curvas como paralelas pode deformar o componente, alterar encaixes e produzir encontros irregulares com pisos, paredes ou peças adjacentes.

Passo 4: aplicar R em arcos e raios de curvatura

O raio de curvatura (distância entre o centro geométrico e o arco que define a curva) deve ser registrado com a letra R antes do valor dimensional. Essa indicação aplica-se quando o projeto controla um arco, uma concordância entre segmentos ou um canto arredondado, e não uma circunferência completa. Em uma bancada com extremidade semicircular, por exemplo, a cota radial deve identificar especificamente o contorno curvo executável. A indicação é orientada em direção ao arco e precisa permitir que o leitor reconheça qual face foi medida. Um erro comum é omitir o R, fazendo o valor parecer uma dimensão linear comum e gerando dúvida durante a fabricação.

A indicação radial deve apontar para o trecho efetivamente controlado, mas sua direção gráfica não substitui a definição geométrica necessária à locação da curva. Quando o centro puder ser representado, a direção da cota deve ser coerente com ele; quando não puder, o desenho precisa fornecer referências complementares capazes de posicionar o arco. Em uma parede curva, por exemplo, informar apenas o raio sem localizar o centro ou sem relacionar a curva aos eixos do ambiente deixa várias soluções geometricamente possíveis. Também se deve evitar uma chamada tangencial ao contorno, pois ela pode ser interpretada como largura, afastamento ou comprimento, em vez de dimensão radial.

O raio geométrico não deve ser confundido com espessura, distância entre faces ou raio livre (medida do espaço desimpedido, diferente do raio de uma face construída). Em uma parede curva com faces interna e externa, a espessura pode ser cotada perpendicularmente às faces, enquanto o R controla uma delas; o outro raio somente poderá ser deduzido quando essa relação estiver claramente definida no detalhe. A mesma distinção se aplica a forros, paginações de piso, tampos e componentes de mobiliário. Usar a cota da face construída como se ela comprovasse o espaço livre pode comprometer circulação, encaixes, revestimentos e compatibilização com elementos adjacentes.

Curvas concêntricas (curvas que compartilham o mesmo centro) podem ser relacionadas geometricamente, desde que o desenho identifique as faces e informe as dimensões necessárias à execução. Se os arcos não forem concêntricos, cada um deve receber sua própria indicação de R e referências de posição, pois uma espessura aparentemente constante na planta pode não existir na geometria real. Em um balcão com frente curva e recuo posterior de outra forma, por exemplo, não se deve assumir que ambas as bordas partem do mesmo centro. O erro recorrente é aplicar um único raio a curvas visualmente próximas; a consequência é produzir contornos incompatíveis, juntas irregulares ou peças que não se ajustam no canteiro.

Passo 5: posicionar linhas, setas, centros e eixos

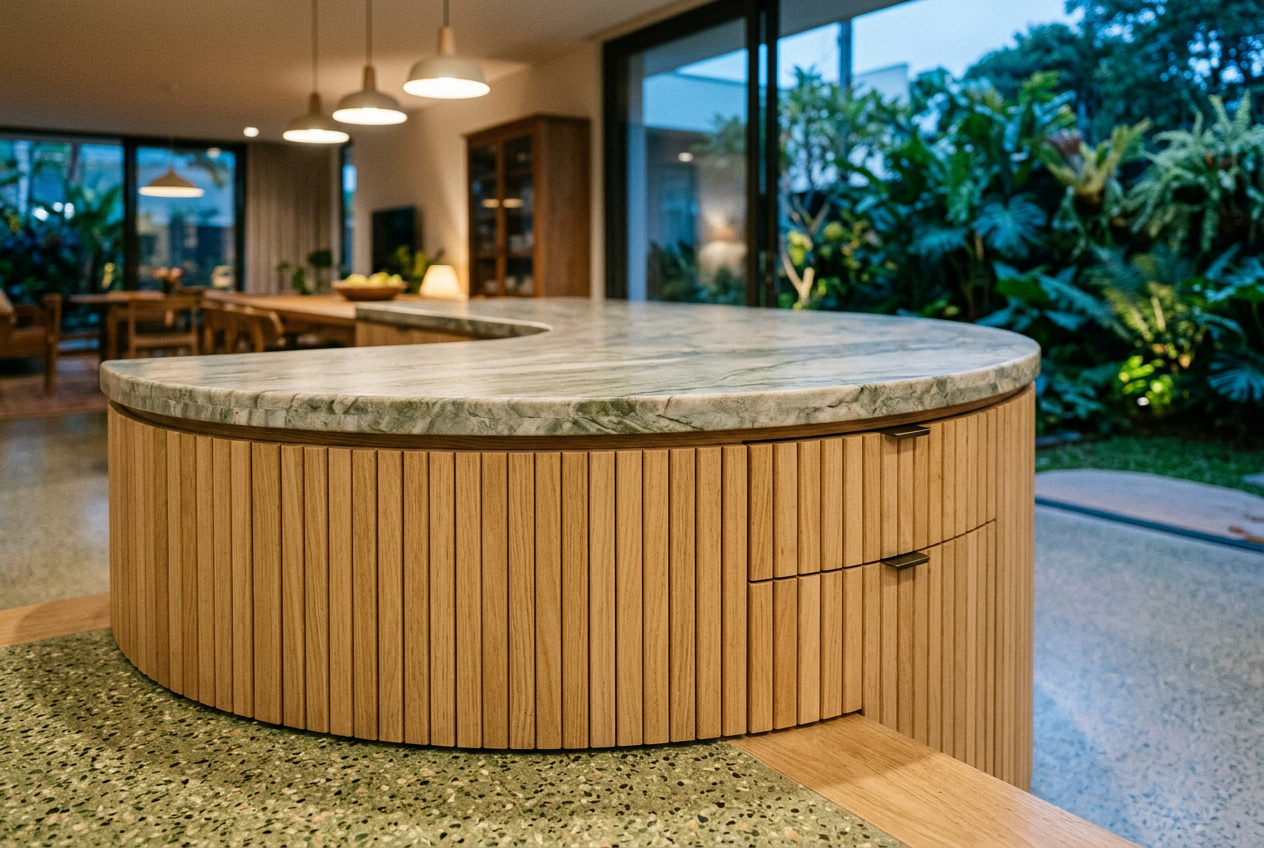

A extremidade da linha de dimensão ou da linha de chamada deve apontar inequivocamente para a circunferência ou o arco medido, conforme a convenção gráfica adotada no projeto. A seta toca o contorno correspondente sem atravessar a curva nem parecer vinculada a outro elemento. O texto fica em área livre, afastado de contornos, mobiliário, símbolos e hachura (padrão gráfico usado para indicar áreas cortadas ou materiais em desenhos técnicos). Em uma bancada semicircular, por exemplo, a chamada pode partir do arco e conduzir a indicação para uma faixa desocupada do detalhe.

A marca de centro (sinal gráfico que identifica o centro geométrico de um círculo ou arco) deve aparecer quando sua posição orientar a locação, a execução ou a conferência. O eixo de simetria (linha de referência que divide uma geometria em partes espelhadas) ajuda a posicionar elementos circulares ou semicirculares em relação à arquitetura. Em uma abertura circular alinhada com uma parede, o eixo pode relacionar seu centro à modulação do ambiente. Já em um canto apenas arredondado, marcar o centro sem necessidade construtiva acrescenta informação que não auxilia a obra.

Prolongamentos devem ser limitados ao necessário para relacionar dimensão e geometria. Linhas extensas, cruzamentos e sobreposições podem ser confundidos com juntas, perfis, limites de revestimento ou componentes construídos. Um erro comum ocorre quando a linha radial atravessa mobiliário e encontra dois arcos próximos: a equipe pode aplicar a medida à curva errada. Para evitar ambiguidade, reposicione o texto, encurte a chamada e escolha um ponto de contato isolado. Se houver várias dimensões, distribua-as por faixas gráficas, preservando a leitura do elemento e a hierarquia do desenho técnico arquitetônico.

Passo 6: resolver círculos pequenos e áreas congestionadas

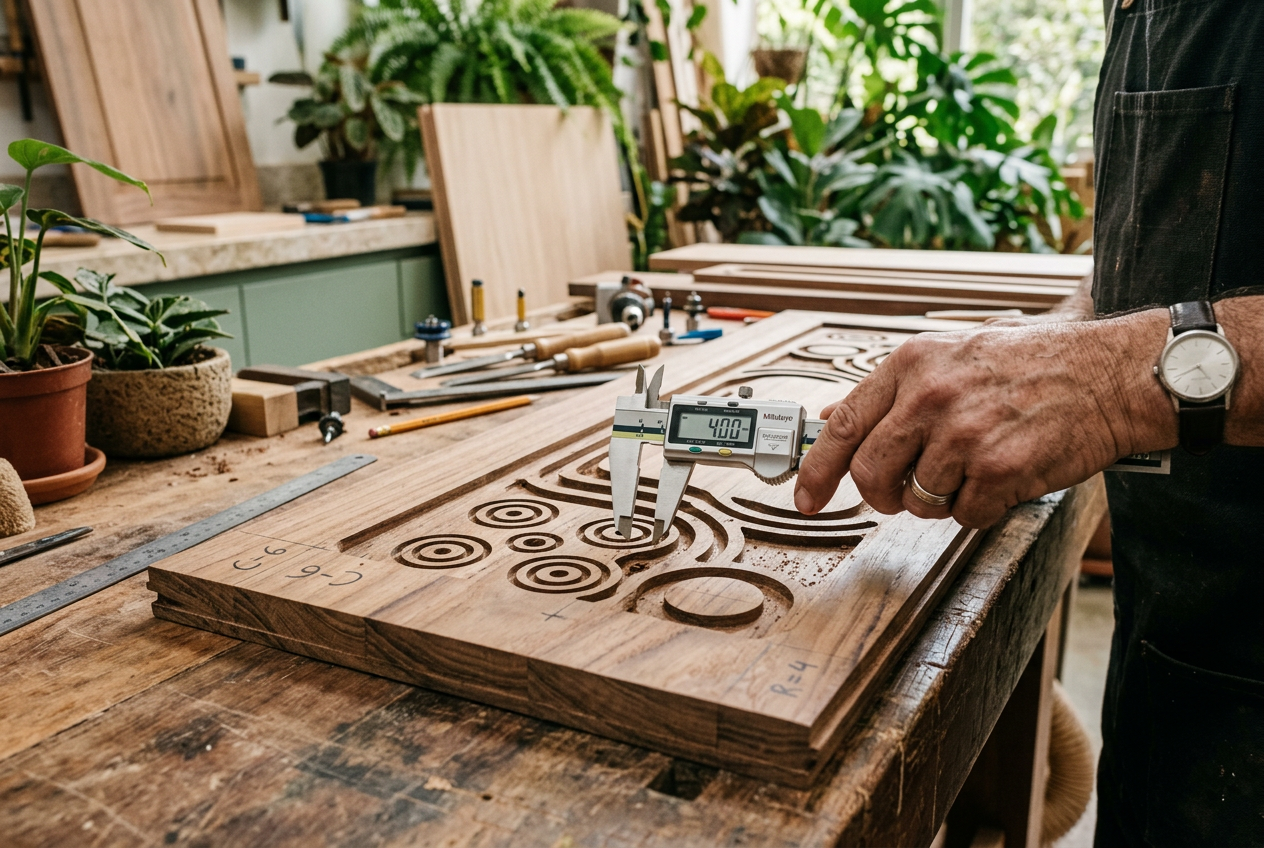

Em uma área congestionada (trecho do desenho com sobreposição ou proximidade excessiva de informações gráficas), a dimensão deve ser deslocada para fora quando texto, símbolo e terminações não couberem dentro do círculo. A linha de chamada mantém a associação com o contorno sem exigir que o elemento seja desenhado maior do que sua geometria real. Em uma planta com pequenos furos de passagem junto a eixos e cotas gerais, por exemplo, a indicação Ø pode ficar em uma zona livre, ligada diretamente à circunferência. Reduzir o texto até torná-lo quase ilegível compromete a impressão e a consulta em obra.

Quando o deslocamento externo ainda produzir dúvida, adota-se um detalhe ampliado (representação em escala maior usada para mostrar informações que não cabem com clareza no desenho geral). A planta deve identificar a região remetida, enquanto o detalhe concentra contornos, centros e cotas necessárias à execução. Em um painel com recortes circulares próximos, a vista geral informa a posição do conjunto, e o detalhe esclarece cada diâmetro e afastamento. O erro comum é ampliar apenas o desenho, sem estabelecer correspondência com a planta; nesse caso, permanece incerto qual componente está sendo detalhado.

Um elemento repetido (componente de mesma geometria e dimensão que aparece várias vezes no projeto) pode receber cotagem agrupada somente quando a quantidade e a abrangência da nota forem inequívocas. Em uma sequência de aberturas circulares idênticas, a anotação deve deixar claro quais ocorrências compartilham o mesmo diâmetro, sem depender de interpretação visual. Se houver uma peça diferente no conjunto, ela precisa de identificação própria. Agrupar componentes apenas porque parecem iguais é um erro frequente: alterações localizadas passam despercebidas e chegam incorretas à fabricação. Também se deve preservar o padrão gráfico de textos, setas e símbolos adotado na prancha.

Passo 7: cotar raios grandes e centros fora da prancha

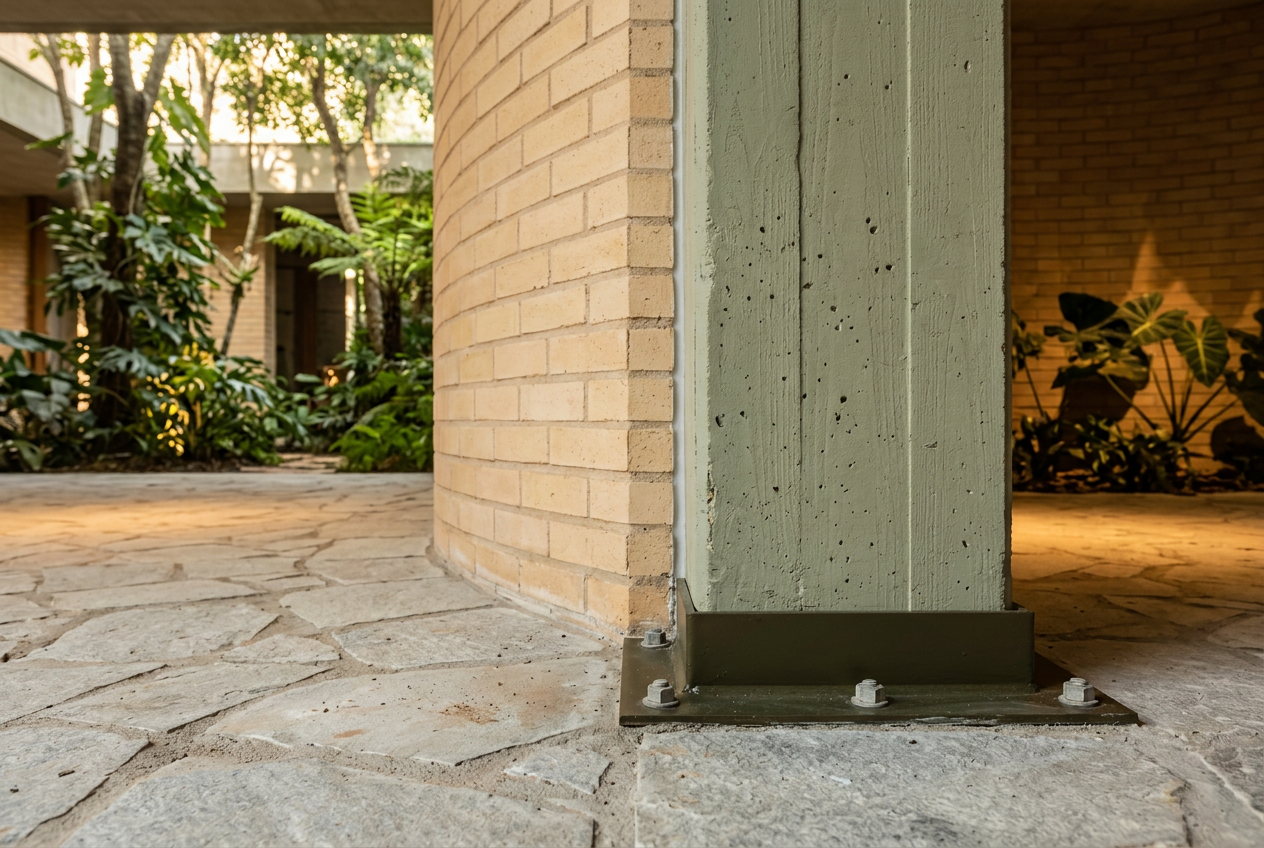

Comece a conferência pela simbologia: círculos completos devem receber Ø, enquanto arcos, concordâncias e cantos curvos devem receber R. Em seguida, procure redundância de cotas (repetição desnecessária da mesma informação dimensional), valores contraditórios e medidas dedutíveis que não auxiliem a execução. Em uma planta de mobiliário, por exemplo, indicar o diâmetro do tampo e repetir dois raios equivalentes acrescenta informação sem melhorar a fabricação. O erro mais grave ocorre quando dimensões repetidas divergem após uma alteração de projeto, deixando a equipe sem critério para escolher qual valor executar.

Examine o percurso de cada linha de dimensão e de chamada, verificando se há cruzamentos evitáveis com textos, eixos, contornos ou outras cotas. Confirme também se centros, pontos de tangência, coordenadas e referências de locação aparecem apenas onde são necessários para construir ou conferir a curva. Em uma parede curva vinculada a uma malha de eixos, o raio sem pontos de implantação pode deixar a posição indefinida. Deslocar indiscriminadamente todas as informações para áreas vazias também é um erro: linhas longas podem atravessar elementos diferentes e fazer a seta parecer associada ao contorno errado.

Faça a última leitura na escala final de impressão (proporção em que o desenho será efetivamente lido na folha impressa ou no arquivo emitido), e não somente com ampliação na tela. Símbolos, setas e números legíveis durante a edição podem se fundir quando a prancha é reduzida. Depois, realize a compatibilização (verificação de coerência entre desenhos, disciplinas e informações do projeto) entre planta, ampliação e detalhe. Se uma bancada aparece circular na planta e segmentada no detalhe, ou recebe dimensões diferentes entre vistas, a documentação deve ser corrigida antes da emissão para evitar dúvidas na fabricação e na montagem.

Passo 8: revisar a prancha antes da emissão

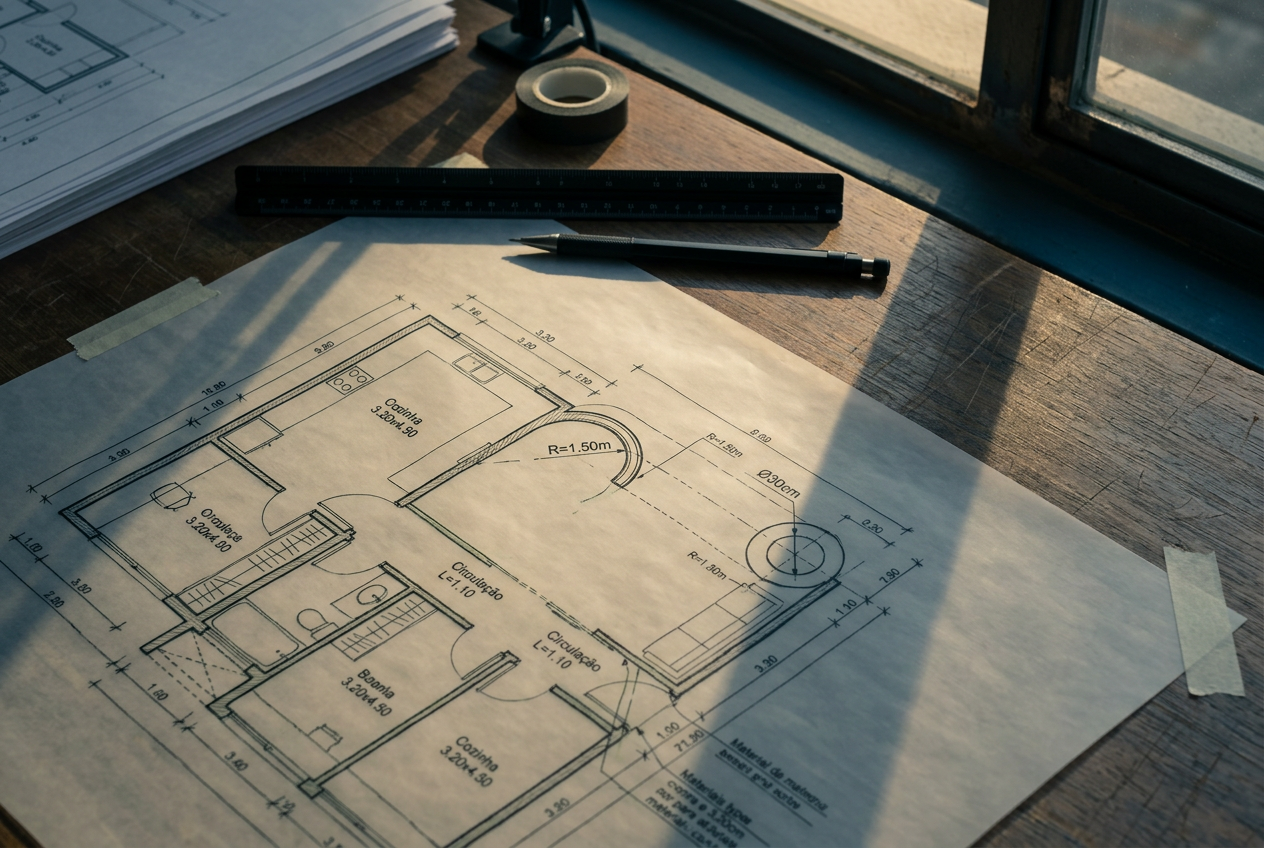

Faça uma varredura específica da simbologia antes de conferir os valores: círculos completos devem estar identificados por Ø, enquanto arcos, concordâncias e demais curvaturas devem usar R. Depois, procure redundância de cotas (repetição desnecessária da mesma informação dimensional), valores contraditórios e dimensões que podem ser deduzidas sem ajudar a execução. Em uma planta com pilar circular e balcão curvo, por exemplo, o pilar exige Ø, enquanto a borda do balcão exige R. Cotar o mesmo elemento na planta e no detalhe com valores diferentes transfere a decisão ao canteiro e pode gerar execução incompatível.

Examine o percurso visual de cada linha de dimensão e de chamada, verificando se ela cruza textos, eixos, contornos, hachuras ou outras cotas sem necessidade. Quando o cruzamento puder ser evitado, reposicione o texto, altere o ponto de chamada ou reorganize a sequência das dimensões, preservando a associação inequívoca com o elemento medido. Em uma planta de sanitário com bancada arredondada, uma chamada atravessando o eixo da cuba pode parecer vinculada à instalação hidráulica. O erro comum é resolver o congestionamento apenas reduzindo letras e setas, o que compromete a leitura em vez de corrigir a organização gráfica.

Confirme se a geometria curva possui referências suficientes para ser construída e locada, incluindo centros, eixos, pontos de tangência e vínculos com elementos fixos quando forem necessários. Uma divisória curva tangente a duas paredes, por exemplo, não fica executável apenas com a indicação do raio: o desenho também precisa mostrar onde a curva começa, onde termina e como sua posição se relaciona com paredes, pilares ou eixos. Omitir essas referências permite várias soluções geometricamente possíveis. A consequência prática costuma ser a marcação aproximada em obra, com perda da continuidade da curva e desalinhamento entre arquitetura, mobiliário e revestimentos.

Teste a prancha na escala final de impressão (proporção em que o desenho será efetivamente lido na folha impressa ou no arquivo emitido), sem confiar apenas na ampliação da tela. Verifique se símbolos, setas, textos e linhas permanecem distinguíveis e se nenhuma informação foi ocultada pelo peso gráfico. Finalize com a compatibilização (verificação de coerência entre desenhos, disciplinas e informações do projeto): compare planta, ampliação e detalhe do mesmo elemento. Se uma parede curva aparece com uma referência na planta e outra no detalhamento, interrompa a emissão e corrija a origem da divergência; ajustar somente uma vista mantém o conflito documental.

Perguntas frequentes

Quando devo usar o símbolo de diâmetro em vez de raio?

Use Ø quando a dimensão descrever uma circunferência completa. Use R quando a medida definir um arco, um canto arredondado ou outro trecho curvo referido a um centro.

Como cotar um arco cujo centro está fora da prancha?

Identifique o valor com R e aplique a convenção vigente para uma indicação radial interrompida ou encurtada. Acrescente eixos, coordenadas, pontos de tangência ou cotas de controle se forem necessários para localizar e executar a curva.

Onde posicionar a linha de chamada em círculos?

A linha deve apontar inequivocamente para a circunferência do elemento dimensionado, sem atravessar informações importantes. O texto pode ficar fora do círculo quando o espaço interno não comportar símbolo, valor e terminação com legibilidade.

É correto indicar raio e diâmetro no mesmo círculo?

Em geral, não é necessário, pois uma medida pode ser obtida a partir da outra. A duplicação só deve permanecer quando houver uma justificativa clara de fabricação, controle ou compatibilização e não existir risco de contradição.

A NBR 10126 ainda deve ser usada como referência?

O status e a eventual substituição da edição citada devem ser conferidos no catálogo oficial da ABNT antes da publicação. A matéria deve distinguir essa referência histórica da norma vigente sobre indicação de dimensões e articulá-la à NBR 6492 aplicável à documentação arquitetônica.
