Pia cozinha: alturas, medidas e ergonomia

Por que a ergonomia da pia deve orientar o projeto

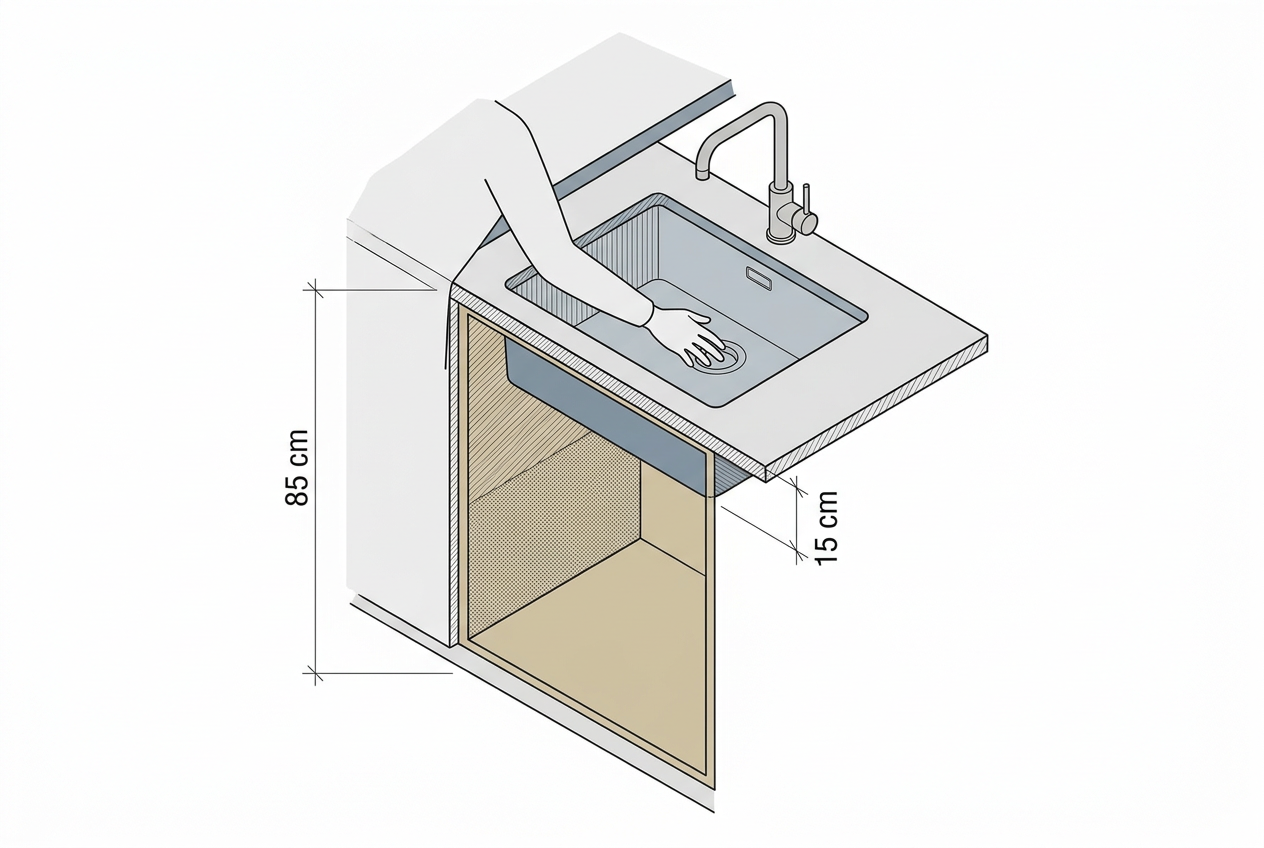

A medição começa no Piso acabado (nível final do piso depois da instalação de revestimentos e demais camadas de acabamento). Com o calçado habitual, o usuário permanece em postura natural e flexiona o cotovelo aproximadamente a 90 graus. Mede-se então a distância vertical entre o piso acabado e o cotovelo. Para lavagem, o ponto de partida do topo da bancada fica cerca de 10 a 15 cm abaixo dessa referência. Se a altura medida do cotovelo for representada por C, a faixa inicial será C − 10 cm até C − 15 cm, sempre sujeita a teste prático.

Todos os usuários frequentes devem ser medidos pelo mesmo procedimento. Quando as referências forem próximas, pode-se adotar uma altura de compromisso; quando forem muito diferentes, o projeto pode separar setores de preparo e lavagem ou prever solução ajustável. Por exemplo, uma pessoa pode considerar confortável lavar panelas em posição mais baixa, enquanto outra precisa manter a superfície mais alta para evitar flexão do tronco. O erro comum é calcular uma média simples sem observar quem executa cada tarefa, pois o resultado pode ser inadequado para ambos e permanecer difícil de corrigir depois da instalação.

Antes de encomendar marcenaria, bancada, cuba e componentes hidráulicos, deve-se construir um Mockup (simulação física em tamanho real usada para testar medidas antes da execução). Uma superfície provisória permite reproduzir lavagem, apoio de utensílios e alcance ao fundo da cuba. O teste deve considerar também a espessura do acabamento: a cota de projeto vai do piso acabado ao topo final da bancada, não à estrutura que a sustenta. Desconsiderar revestimento, argamassa ou espessura da pedra altera a altura executada e pode gerar incompatibilidade com cuba, armário e pontos de água e esgoto.

Passo 1: medir o usuário e calcular a altura da bancada

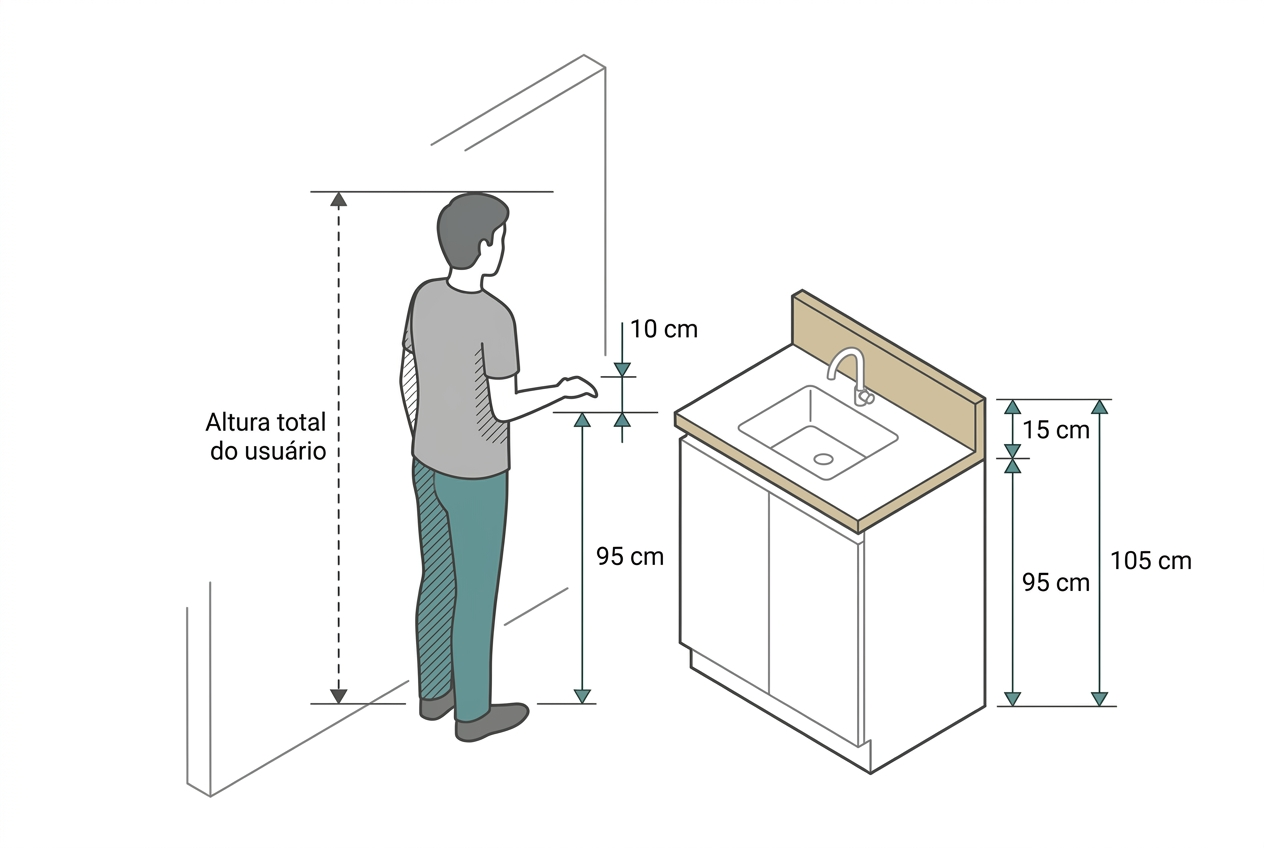

Marque na parede o Piso acabado (nível final do piso depois da instalação de revestimentos e demais camadas de acabamento) e faça a medição com o calçado usado habitualmente na cozinha. A pessoa deve permanecer ereta, com ombros relaxados, braços junto ao corpo e cotovelo flexionado aproximadamente a 90 graus. Meça verticalmente entre esse nível de piso e a parte inferior do cotovelo, sem acompanhar inclinações do corpo. Repita a leitura para reduzir erros. Um equívoco frequente é medir sobre contrapiso ou sem considerar o revestimento; isso altera a cota executada e pode deixar a pia cozinha diferente da altura prevista.

Para obter a altura pia cozinha inicial, subtraia cerca de 10 a 15 cm da medida encontrada no cotovelo. Como verificação matemática, uma bancada de 95 cm situada 10 cm abaixo do cotovelo corresponde a uma altura de cotovelo de 105 cm, pois 95 + 10 = 105 cm. Essa relação serve como ponto de partida para tarefas de lavagem, não como medida padrão pia aplicável a qualquer pessoa. Quem exerce mais força para lavar panelas pode preferir o plano ligeiramente mais baixo; tarefas delicadas podem admitir maior proximidade. O erro comum é transformar a subtração em regra fixa, ignorando postura, frequência de uso e limitações articulares.

Meça separadamente todos os usuários frequentes e registre as diferenças antes de escolher a solução. Quando as alturas corporais forem próximas, pode-se testar uma cota de compromisso; quando forem muito distintas, avalie setores com alturas diferentes ou superfícies ajustáveis, desde que estrutura, instalações e segurança permitam. Em uma cozinha compartilhada, por exemplo, a área de lavagem pode atender ao usuário principal, enquanto outro trecho de apoio recebe uma cota mais adequada ao segundo usuário. Definir tudo pela pessoa mais alta costuma aumentar a elevação dos ombros dos demais; adotar apenas a pessoa mais baixa pode provocar flexão excessiva do tronco.

Antes de contratar marcenaria, cortar a pedra, selecionar a cuba ou fixar os pontos hidráulicos, construa um Mockup (simulação física em tamanho real usada para testar medidas antes da execução). Um tampo provisório estável permite reproduzir lavagem, apoio de panelas e alcance da torneira, incluindo a cuba ou um volume equivalente. Teste por tempo suficiente para perceber tensão nos ombros, inclinação da coluna e contato desconfortável com a borda. Depois, cote a instalação de pia sempre do piso acabado ao topo final da bancada, incorporando revestimentos, argamassa e espessura do tampo. Simular apenas a altura do suporte, sem acabamento, produz uma validação falsa e transfere o erro para a obra.

Passo 2: relacionar estatura e faixa inicial de altura

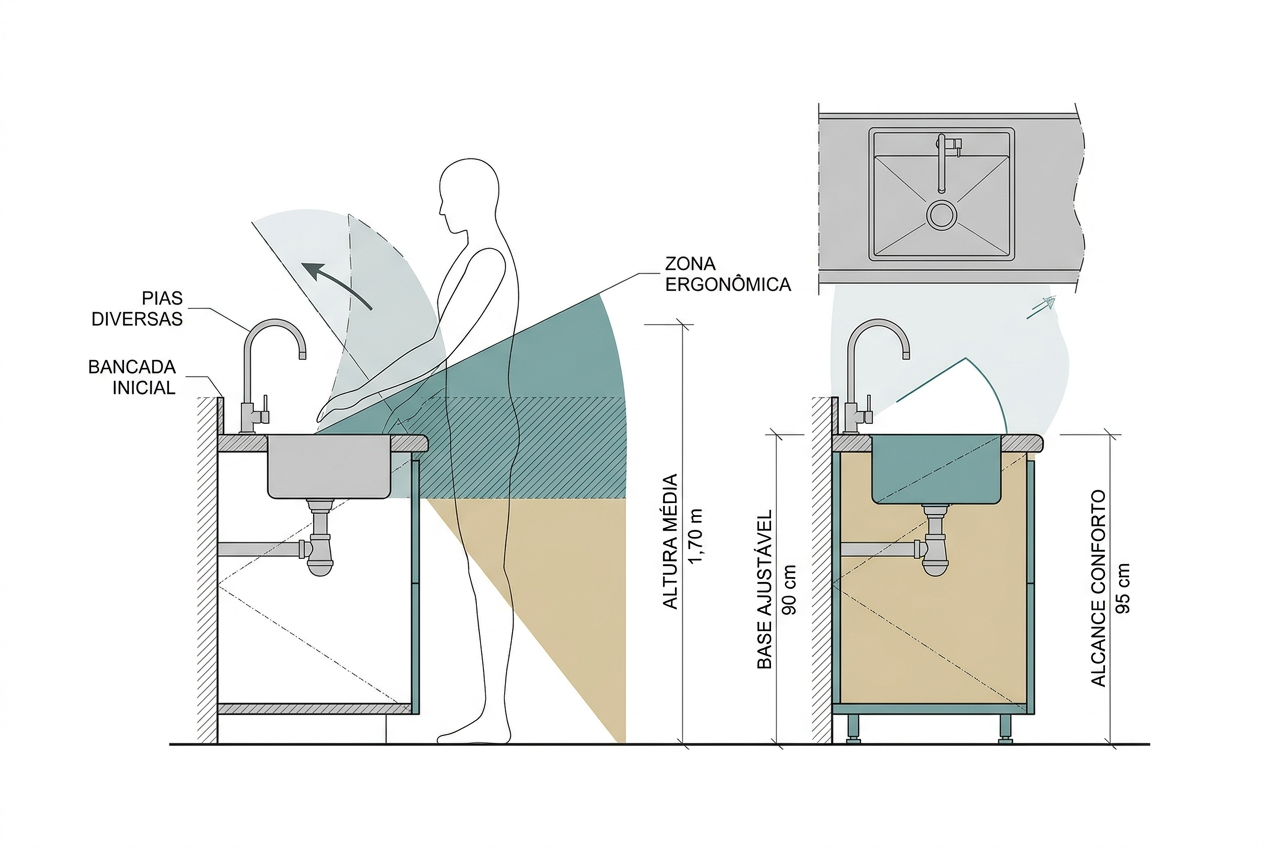

O pré-dimensionamento (definição inicial de medidas que ainda serão conferidas e ajustadas no projeto) pode partir da comparação abaixo, mas deve ser validado pela altura real do cotovelo. | Estatura do usuário | Referência inicial para o topo | Verificação necessária | Usuário mais baixo | Abaixo do centro da faixa corrente | Testar alcance e elevação dos ombros | Usuário com 1,70 m | Aproximadamente 90 cm | Conferir cotovelo, calçado e cuba | Usuário mais alto | Acima do centro da faixa corrente | Testar flexão da coluna | A faixa de 85 a 95 cm é uma referência residencial corrente, não uma obrigação normativa.

Para uma pessoa com 1,70 m, uma bancada com topo próximo de 90 cm funciona como ponto inicial de teste. A cota (indicação numérica de uma distância ou altura no desenho técnico) deve ser confirmada simulando lavagem e preparo, pois pessoas com a mesma estatura podem ter proporções corporais diferentes. O calçado habitual também modifica a relação entre cotovelo e plano de trabalho. O erro comum é adotar 90 cm automaticamente: se o usuário tiver braços proporcionalmente curtos ou a cuba for profunda, poderá inclinar a coluna durante tarefas prolongadas.

Quando usuários de alturas distintas compartilham a pia cozinha, uma única bancada exige solução de compromisso baseada em frequência de uso, duração das tarefas e maior risco de desconforto. Por exemplo, se uma pessoa mais baixa prepara alimentos diariamente e outra mais alta usa a pia ocasionalmente, o teste deve priorizar a atividade contínua sem inviabilizar o segundo usuário. Espessura do tampo, sistema de apoio e instalação da cuba alteram a composição construtiva sob a bancada, mas não a altura desejada do topo. Confundir essas dimensões pode produzir armários incompatíveis ou reduzir o espaço técnico disponível.

Passo 3: ajustar a altura à profundidade da cuba

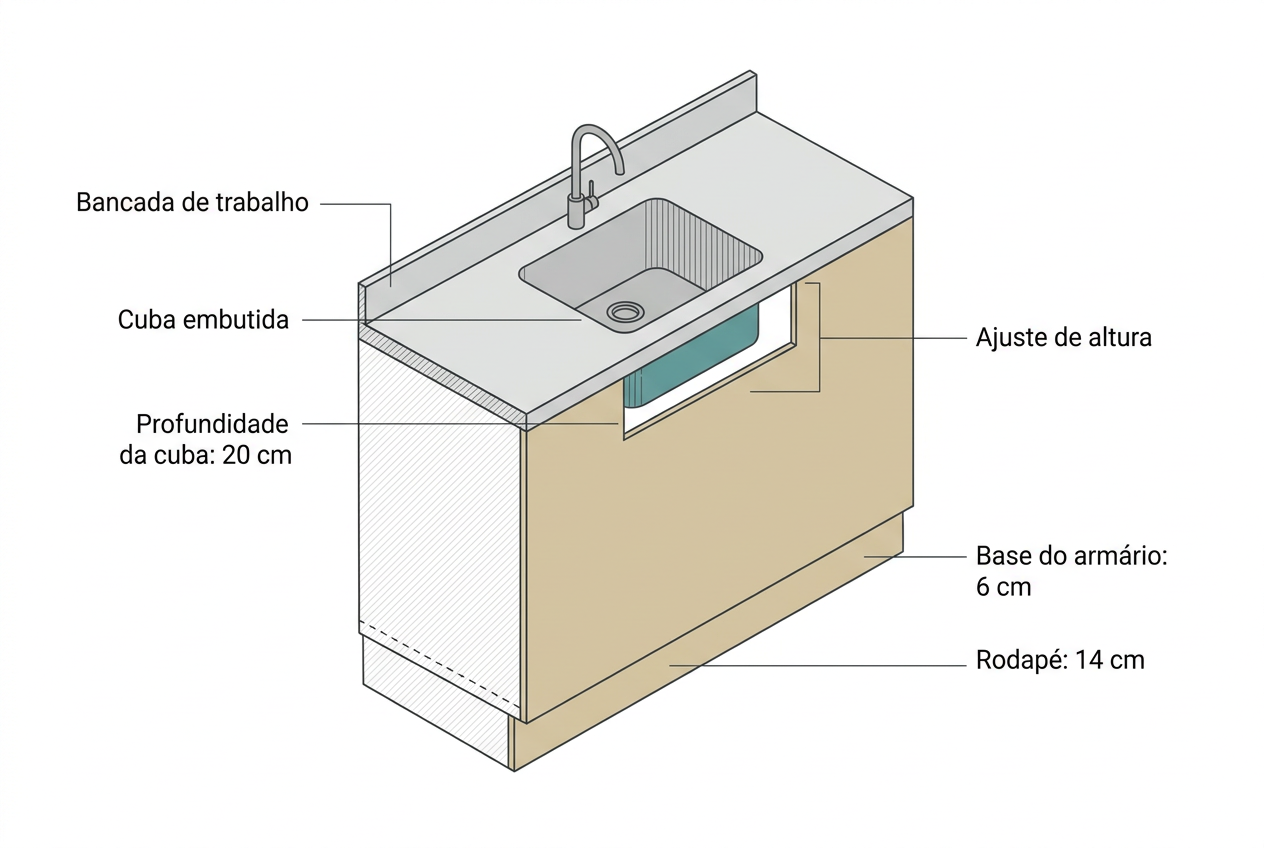

A profundidade útil da cuba (distância vertical interna entre a borda de uso e o fundo da cuba) define onde as mãos trabalham durante boa parte da lavagem. Mantendo o tampo na mesma altura, uma cuba de 20 cm posiciona o fundo 6 cm abaixo do fundo de uma cuba de 14 cm, pois 20 − 14 = 6 cm. Essa diferença aumenta o alcance vertical e pode ampliar a flexão da coluna ao lavar utensílios apoiados no fundo. O erro comum é avaliar a ergonomia na cozinha apenas pela borda do tampo, ignorando o plano efetivo da tarefa.

Antes de definir a altura final, devem ser examinados a profundidade interna, a posição do ralo, a espessura do tampo e o modo de embutimento. Cuba de embutir (cuba instalada sob ou junto ao recorte da bancada, conforme o sistema construtivo adotado) pode ter sua borda em posição diferente conforme o detalhe construtivo, alterando a distância até o fundo. Por exemplo, um ralo deslocado pode exigir que o usuário alcance uma área mais distante para remover resíduos. Desconsiderar essa geometria favorece postura inclinada e dificulta a limpeza dos cantos.

Elevar indiscriminadamente o tampo para compensar uma cuba profunda pode transferir o problema para a borda e para a área de preparo, provocando elevação dos ombros e piorando o manuseio de recipientes. O ajuste deve ser testado com o utensílio mais profundo usado no cotidiano e com a tarefa mais frequente, como lavar uma panela apoiada no fundo. Durante a simulação, observam-se alinhamento da coluna, relaxamento dos ombros e alcance das mãos. Fixar a instalação de pia sem esse ensaio pode deixar confortável apenas uma atividade e inadequadas todas as demais.

Passo 4: dimensionar profundidade da bancada e alcances

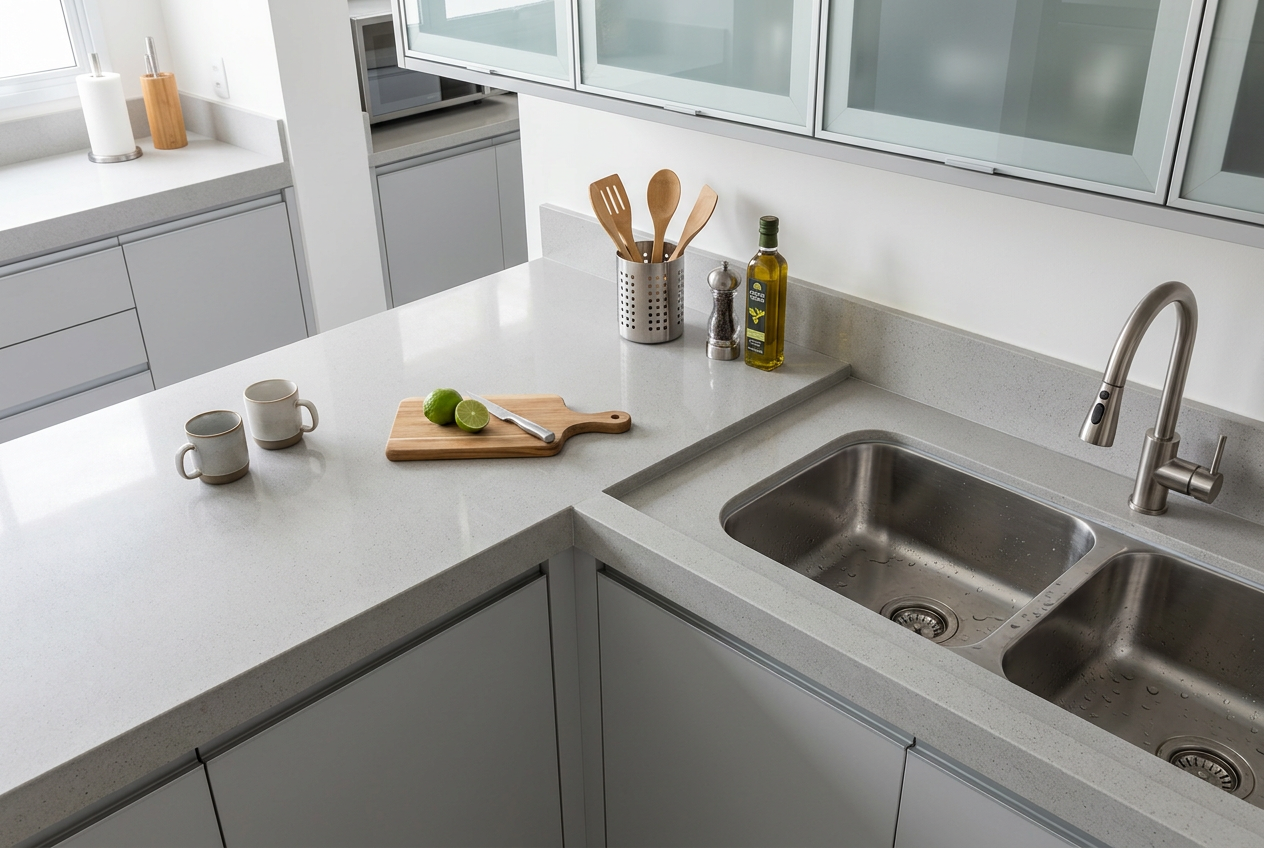

O Triângulo funcional (relação de deslocamento entre as áreas de armazenamento refrigerado, lavagem e cocção) serve para analisar percursos, mas não constitui fórmula obrigatória. O projeto deve mapear a sequência entre retirar alimentos, lavar, preparar e cozinhar, observando também o descarte e o retorno de utensílios. Em uma cozinha em L, por exemplo, a pia pode ocupar um lado e a cocção o outro, desde que exista apoio contínuo para transferir ingredientes com poucos cruzamentos. O erro comum é aproximar os equipamentos no desenho sem examinar portas e gavetas abertas, criando conflitos justamente durante o uso simultâneo.

A Zona de trabalho (área ocupada pelo usuário e pelos movimentos necessários para executar uma tarefa) inclui o espaço diante da pia e as superfícies onde recipientes, alimentos e utensílios são apoiados. Essas áreas devem ficar próximas à lavagem e aos equipamentos, mas fora da circulação principal. Em uma cozinha paralela, posicionar a geladeira diante da pia pode parecer eficiente quando tudo está fechado; com a porta aberta, porém, a passagem pode ser bloqueada e o usuário ficar confinado. Quinas salientes, portas de armários e fluxos de outras pessoas também não devem atravessar os movimentos de lavar, cortar ou transportar panelas.

A lógica precisa acompanhar a tipologia. Em cozinhas lineares, a sequência funcional pode ser organizada ao longo da mesma bancada, preservando apoios entre etapas. Em plantas paralelas, convém distribuir funções sem exigir giros constantes com recipientes nas mãos. Em configurações em L, a quina não deve concentrar tarefas que dependam de acesso direto. Quando houver ilha, sua presença precisa reduzir percursos, e não criar um obstáculo entre pia, armazenamento e cocção. Um erro recorrente é instalar a pia na ilha sem prever apoio lateral e circulação protegida, levando respingos, louças e movimentos de preparo para uma rota compartilhada.

Passo 5: organizar pia, cocção e geladeira

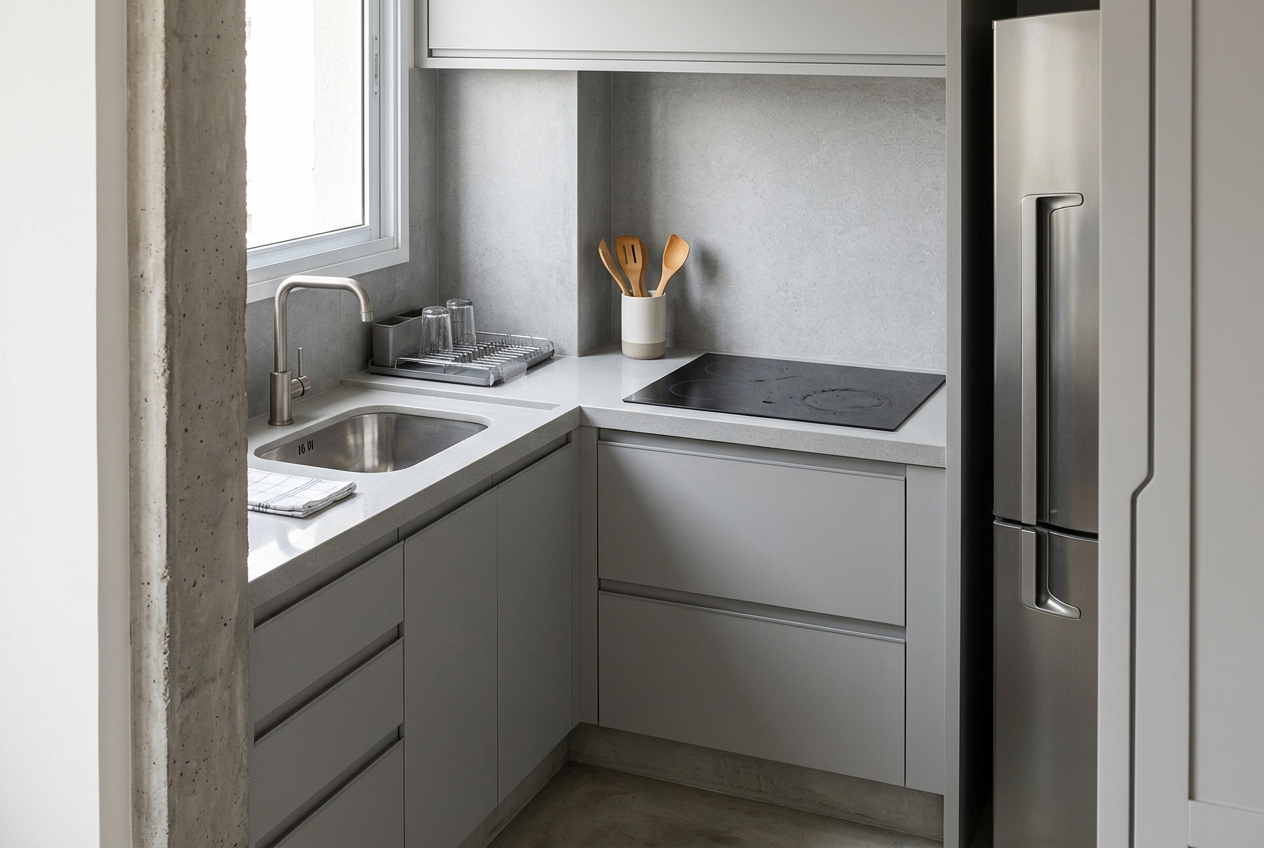

Use o Triângulo funcional (relação de deslocamento entre as áreas de armazenamento refrigerado, lavagem e cocção) como ferramenta para visualizar percursos, não como fórmula geométrica obrigatória. Antes de posicionar os elementos, simule a sequência completa: retirar ingredientes, apoiar embalagens, lavar, cortar, cozinhar e guardar utensílios. Em uma cozinha em L, por exemplo, a pia pode ocupar um trecho e a cocção o trecho perpendicular, desde que exista apoio contínuo entre ambos. O erro comum é avaliar somente a proximidade dos equipamentos; sem uma superfície intermediária, o usuário transporta recipientes molhados ou quentes por passagens expostas.

Delimite a Zona de trabalho (área ocupada pelo usuário e pelos movimentos necessários para executar uma tarefa) diante de cada posto e verifique sua sobreposição com portas, gavetas e circulação. A abertura da geladeira não deve bloquear o acesso à pia nem obrigar outra pessoa a atravessar a área de preparo. Em uma cozinha paralela, por exemplo, colocar pia e cocção em lados opostos exige conferir se o giro com panelas ocorre sem conflito com portas abertas. Um erro frequente é desenhar os equipamentos fechados na planta; durante o uso, folhas, puxadores e pessoas ocupam espaço adicional e podem gerar colisões.

Reserve superfícies de apoio diretamente associadas às ações, mantendo livre a circulação principal. Junto à pia, deve haver área para separar itens sujos, escorrer alimentos e apoiar recipientes lavados; perto da geladeira, uma superfície permite descarregar compras; ao lado da cocção, o apoio recebe ingredientes e utensílios sem depender da cuba. Em uma cozinha linear, a ordem armazenamento, lavagem, preparo e cocção costuma favorecer uma sequência contínua, mas deve acompanhar os hábitos reais. Intercalar uma passagem ou uma porta entre a pia e o preparo fragmenta o fluxo, aumenta deslocamentos e favorece respingos e quedas.

Adapte a análise à tipologia e ao número de usuários. Em cozinhas com ilha, a pia ou a cocção pode ocupar o elemento central, desde que o percurso não cruze o acesso ao ambiente e que as quinas não invadam a trajetória. Em planta linear, priorize continuidade; em L, use o encontro dos planos sem transformar o canto em único apoio; em configuração paralela, distribua funções conforme os giros; com ilha, examine também o uso simultâneo dos dois lados. Um erro comum é adotar uma composição visualmente simétrica, porém incompatível com a rotina, criando congestionamento quando uma pessoa lava enquanto outra cozinha.

Passo 6: aplicar os requisitos de acessibilidade

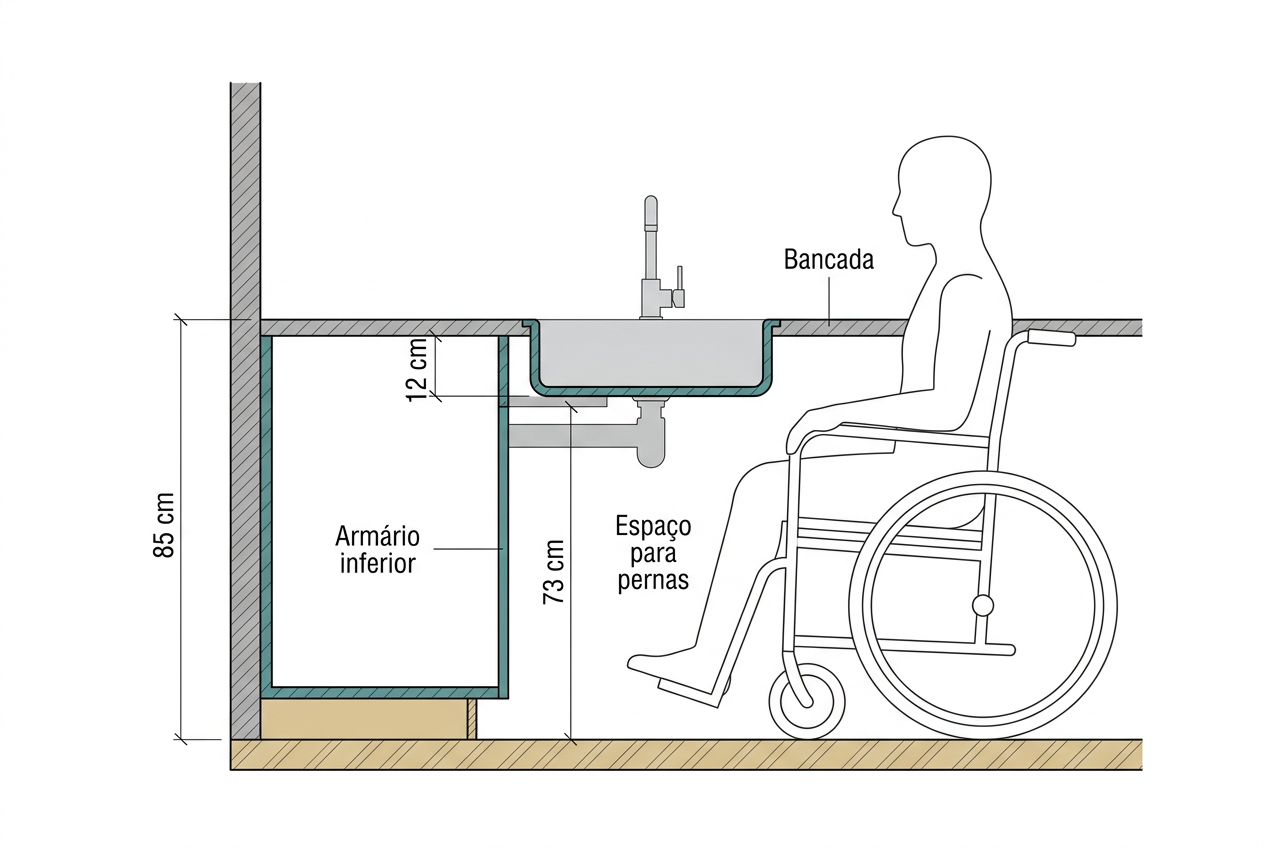

Consulte a edição vigente da NBR 9050 (norma brasileira que estabelece critérios de acessibilidade em edificações, mobiliário, espaços e equipamentos urbanos) antes de fechar o detalhamento. A pia deve permitir aproximação frontal (posição em que a pessoa chega de frente e encaixa pernas e pés sob a superfície de uso), alcance dos comandos e área de manobra compatível com a cadeira de rodas. Em uma cozinha adaptada, a superfície acessível pode ficar na faixa de 75 a 85 cm; em geral, adota-se 85 cm como altura máxima, conforme a aplicação prevista na norma e as condições do usuário.

O vão livre inferior (espaço desobstruído sob a bancada destinado às pernas e aos pés) deve ter altura mínima de 73 cm e não pode ser bloqueado por gabinete fixo, travessas ou utensílios. Se o topo estiver a 85 cm, restam 12 cm entre o limite do vão e a superfície da bancada (85 − 73 = 12 cm) para acomodar tampo, cuba e elementos de suporte. Uma cuba profunda pode invadir esse espaço, mesmo quando a altura externa parece correta. O erro comum é verificar apenas o tampo; a consequência é impedir o encaixe dos joelhos e obrigar o uso lateral.

Sifão e tubulações devem ficar recuados e receber proteção contra contato, impacto e temperaturas capazes de causar desconforto ou lesão. Os comandos da torneira precisam exigir pouco esforço e permanecer dentro da faixa de alcance do usuário, sem exigir inclinação excessiva do tronco. Em uma pia com aproximação frontal, um comando instalado atrás de uma cuba profunda pode se tornar inacessível; uma solução é posicioná-lo lateralmente, após simulação do alcance. Também se deve evitar portas e puxadores sob o tampo, pois esses elementos reduzem a aproximação e criam pontos de colisão durante a manobra.

Passo 7: compatibilizar água, esgoto e estrutura

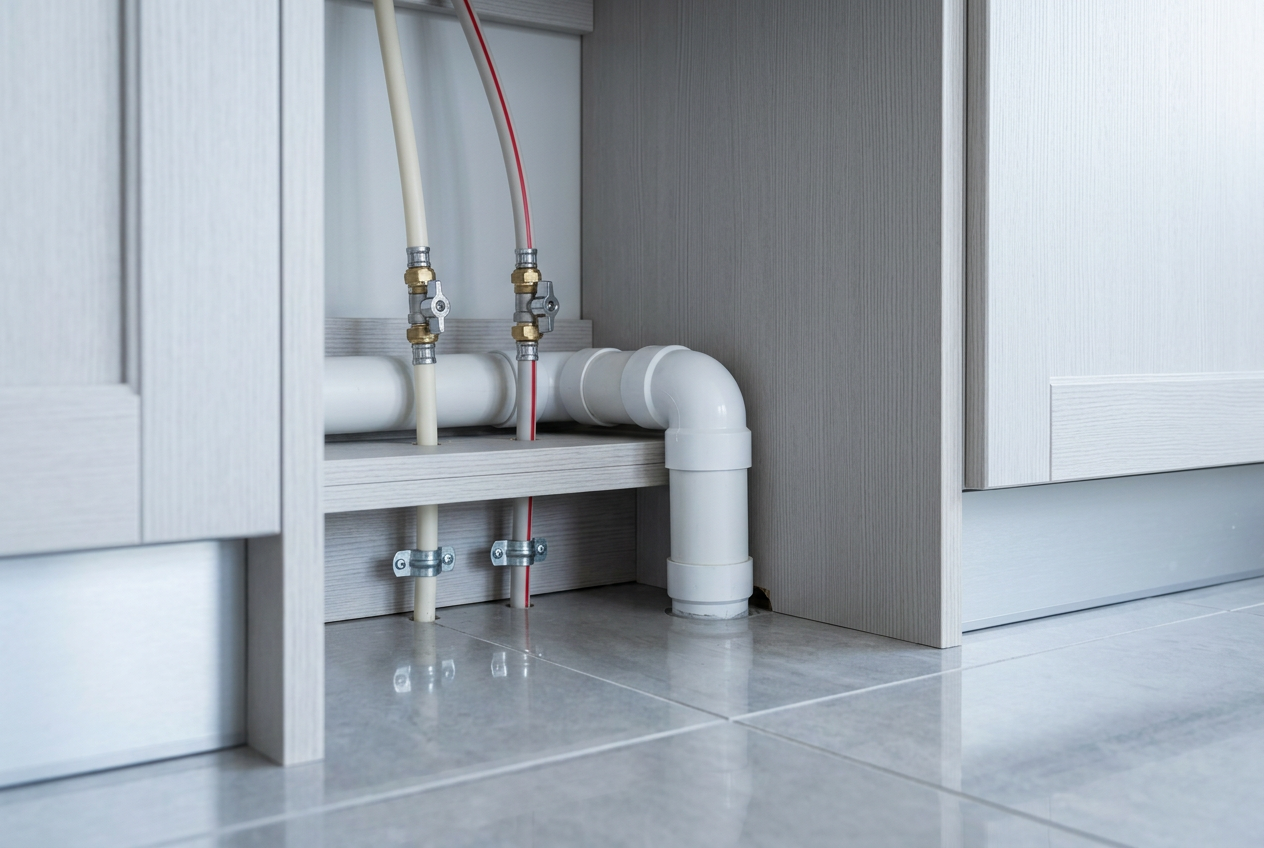

O detalhamento começa pelo corte executivo da pia, elaborado depois de definidos o piso acabado, a altura do tampo, a profundidade da cuba, a posição do ralo, o sifão (componente que mantém um fecho de água para impedir a passagem de gases da tubulação de esgoto) e os acessórios previstos, como triturador. Por exemplo, trocar uma cuba rasa por outra mais profunda desloca o ralo e altera o espaço disponível para sifão, gavetas e apoios. Fixar previamente uma cota universal para água ou esgoto é um erro comum: o ponto pode coincidir com a cuba ou exigir desvios que prejudicam montagem e manutenção.

No projeto hidrossanitário (projeto das redes de abastecimento de água, esgoto sanitário e demais sistemas hidráulicos da edificação), os pontos devem evitar o vão de aproximação, as gavetas, as travessas e a estrutura de sustentação. Registros precisam permanecer acessíveis para inspeção e fechamento, sem ficarem confinados atrás de revestimentos ou peças permanentes. Em uma bancada acessível, conduzir tubulações pelo centro do vão inferior pode bloquear pernas e pés; o encaminhamento deve ser estudado junto à parede ou em faixa protegida. Outro erro recorrente é ocultar conexões desmontáveis, o que transforma uma manutenção simples em remoção de marcenaria ou quebra de acabamento.

Diâmetros, ventilação e declividade (inclinação necessária para favorecer o escoamento na tubulação) devem seguir as normas aplicáveis e o dimensionamento da rede, não apenas o espaço disponível no móvel. O corte deve mostrar tampo, cuba, válvula, sifão, saída de esgoto, alimentação de água, registros e elementos estruturais na mesma representação. Em uma bancada apoiada por perfis, por exemplo, a saída não pode atravessar uma travessa prevista para resistir às cargas. A compatibilização tardia costuma gerar furos improvisados, perda de rigidez, trechos com escoamento inadequado e conexões difíceis de inspecionar depois da instalação.

Passo 8: conferir a instalação antes da entrega

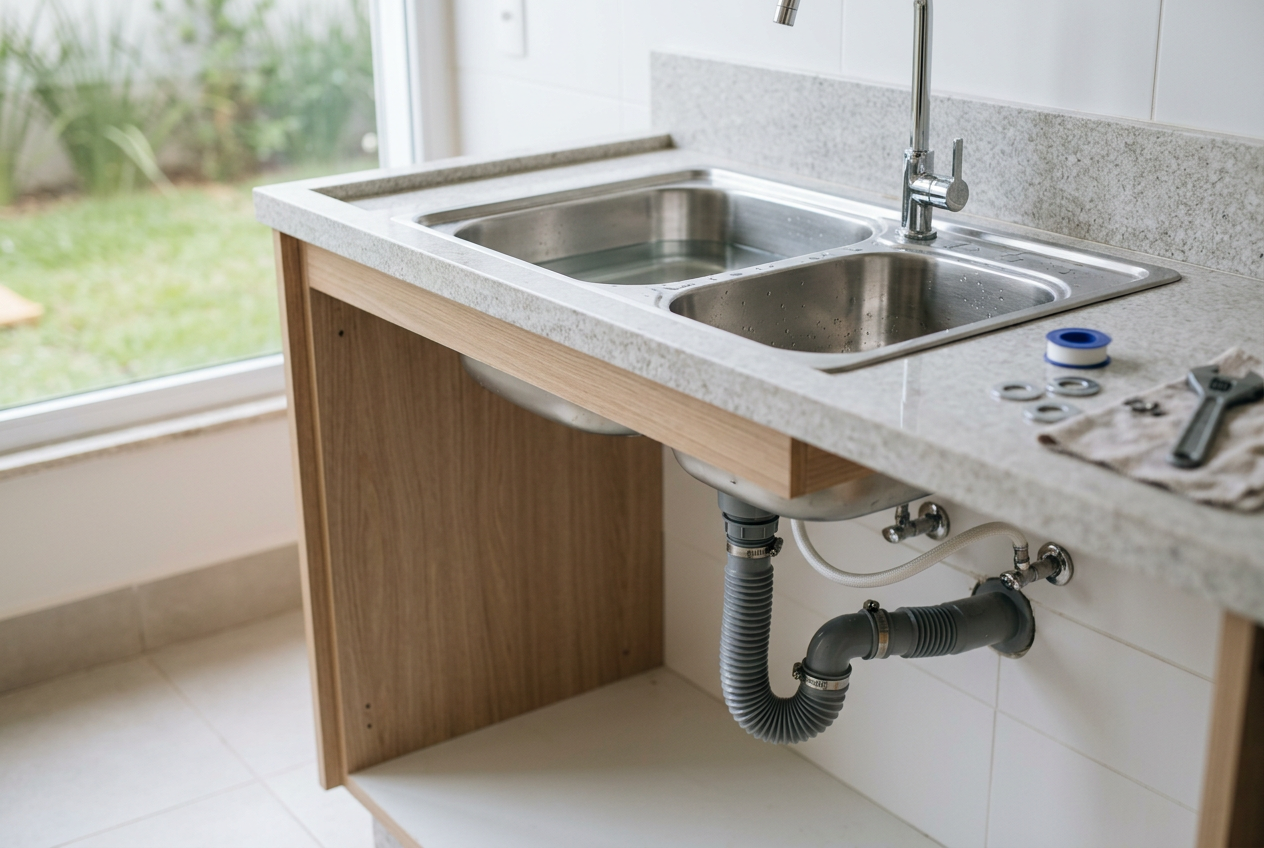

Comece a conferência medindo verticalmente do piso acabado ao topo da bancada, junto à borda frontal e em outros pontos do tampo. Compare cada leitura com a cota indicada no projeto executivo e registre eventuais desvios. Nunca tome como origem o contrapiso (camada de regularização que recebe o acabamento final do piso), pois revestimento e argamassa alteram a altura efetiva. Um erro recorrente é aprovar a bancada antes da conclusão do piso: após o acabamento, a pia cozinha pode ficar mais baixa que o previsto e induzir flexão excessiva do tronco.

Faça um teste de uso com o usuário principal diante da cuba. Observe a postura ao alcançar a borda, o fundo, a torneira e os demais comandos, verificando também o espaço para os pés. Abra portas e gavetas completamente para identificar choques com joelhos, puxadores ou equipamentos próximos. Em uma bancada com cuba profunda, por exemplo, o tampo pode coincidir com a cota de projeto, mas o fundo exigir inclinação desconfortável. Em soluções acessíveis, confirme que tubulações, armários ou reforços não bloquearam o vão inferior previsto para aproximação frontal.

Verifique o nivelamento do tampo, a estabilidade da cuba e a estanqueidade (capacidade de impedir vazamentos ou passagem indesejada de água) nas juntas, conexões e encontros com a parede. Abra a água, encha parcialmente a cuba e acompanhe o escoamento, procurando gotejamento, retorno, empoçamento ou movimentação da peça. O sifão e os registros devem permanecer acessíveis para inspeção e substituição. Vedações descontínuas e cubas mal fixadas costumam provocar infiltrações no gabinete, enquanto caimentos inadequados deixam água acumulada sobre a bancada.

Confira se os pontos hidráulicos foram executados conforme a compatibilização, sem extensões improvisadas, mangueiras tensionadas ou conexões comprimidas pelo mobiliário. Fotografe as instalações antes do fechamento, registre as medidas finais e anote qualquer ajuste realizado em obra. A aceitação deve ocorrer somente após novo teste de uso, com tarefas como abrir a torneira, lavar um utensílio e acessar o registro. Se o usuário precisar curvar a coluna, elevar os ombros ou contornar portas abertas, a instalação deve ser corrigida antes da entrega, mesmo que o acabamento pareça visualmente concluído.

Perguntas frequentes

Qual é a altura ideal da pia para uma pessoa com 1,70 m?

Cerca de 90 cm pode ser usada como ponto inicial, mas a estatura isolada não determina a medida final. O correto é medir o cotovelo do usuário e testar a bancada aproximadamente 10 a 15 cm abaixo dele, considerando também a profundidade da cuba.

Qual é a profundidade mínima da bancada para instalar a pia?

Não há uma profundidade mínima universal, pois ela depende da cuba, das faixas estruturais, da torneira e das folgas de instalação. Em cozinhas residenciais, 60 cm é uma referência frequente, mas o dimensionamento deve ser conferido em planta e corte.

Pia para cadeirante deve ter qual altura?

A NBR 9050 trabalha com superfície acessível entre 75 e 85 cm, sendo 85 cm a altura máxima aplicável à pia. Também é necessário prever aproximação frontal, vão inferior com pelo menos 73 cm de altura e proteção das tubulações.

Uma cuba de 20 cm exige bancada mais alta?

Não necessariamente. Comparada a uma cuba de 14 cm, ela deixa o fundo 6 cm mais baixo e pode aumentar a flexão do tronco; qualquer compensação na altura do tampo deve ser testada para não elevar demais a borda e a área de preparo.

Em que momento devem ser definidos os pontos de água e esgoto?

Depois de estabelecer o piso acabado, a altura do tampo, a cuba, o ralo, o sifão e a estrutura inferior. As cotas devem partir de um corte executivo compatibilizado, em vez de uma medida genérica aplicada a qualquer pia.
