A curva fotométrica é um recurso essencial para profissionais que buscam precisão em projetos luminotécnicos. Ela funciona como um registro detalhado da distribuição de luz de uma luminária, permitindo avaliar desde a classificação do equipamento até o seu potencial de ofuscamento. Ao compreender esses dados, o arquiteto ou designer consegue especificar as peças ideais para cada tipo de ambiente, garantindo que a luz atinja os pontos desejados com a intensidade correta.
Representada graficamente em um plano cartesiano ou polar, a curva correlaciona variáveis como distância e intensidade luminosa. Esse diagrama é a ferramenta que traduz como a luz se comporta no espaço tridimensional, saindo da fonte e se espalhando pelo recinto. Sem essa análise técnica, a escolha de luminárias baseia-se apenas na estética, o que pode comprometer a funcionalidade e o conforto visual do usuário final no dia a dia.
O que define a curva fotométrica e suas variações
No universo da iluminação, o termo curva fotométrica refere-se especificamente à curva de distribuição de intensidade luminosa, funcionando como uma representação gráfica da performance espacial de uma fonte. Embora existam gráficos para outras grandezas, como iluminância ou fluxo, este é o principal indicador de como a luz é projetada em diversas direções do espaço tridimensional. Cada luminária possui uma assinatura única, e entender essa fotometria é o primeiro passo para dominar conceitos como direção e foco luminoso em áreas internas ou externas. Na prática, a curva revela se o facho será concentrado, como em um spot de destaque, ou difuso, como em uma luminária de embutir com recuo, permitindo que o especificador antecipe o comportamento da luz antes mesmo da instalação física no canteiro.
Leia também: lúmens e lux

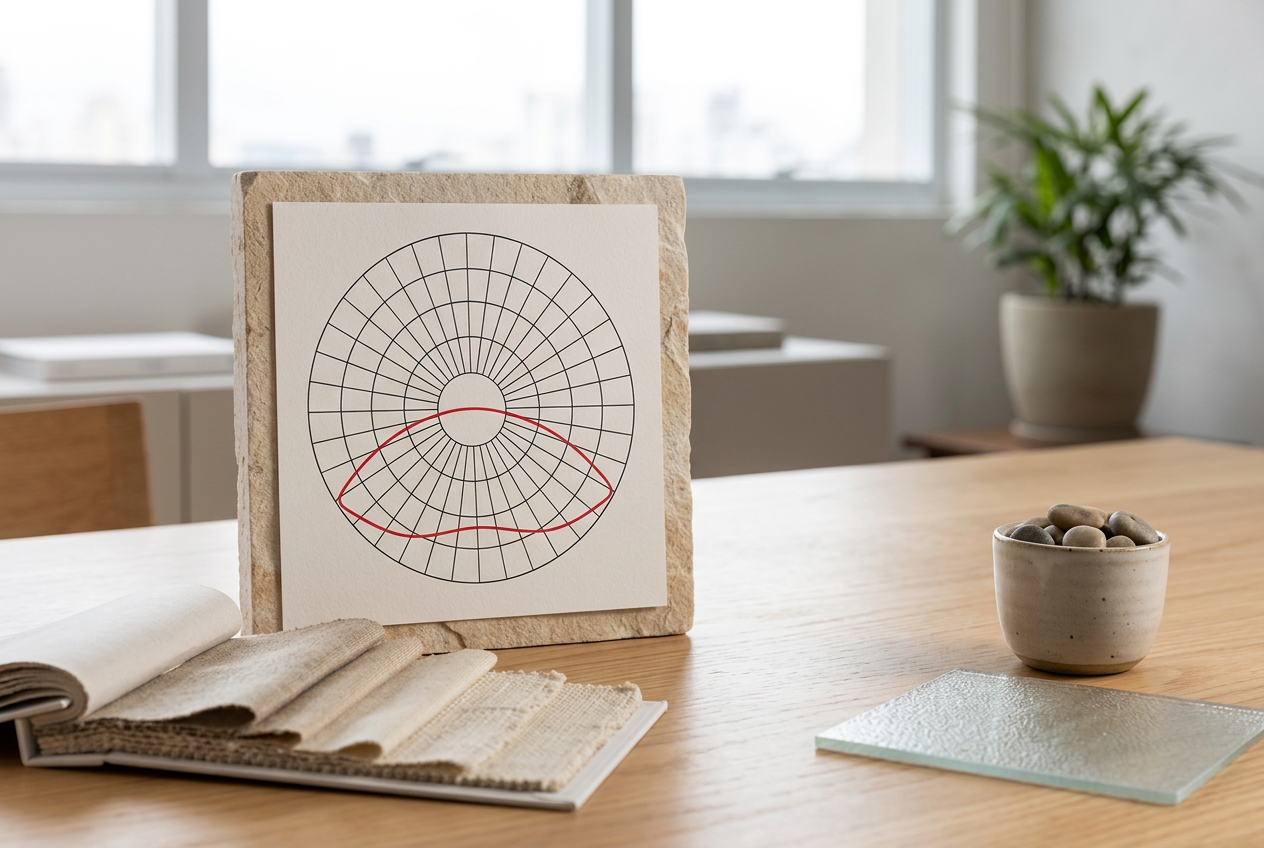

As curvas são geralmente polares, descrevendo a intensidade da luz ao redor do centro da fonte de forma radial. Para gerar esses dados, são realizadas medições rigorosas em vários ângulos verticais e planos laterais, resultando em um desenho onde a distância de qualquer ponto da curva até o centro indica a força da luz naquela direção específica, medida em candelas. Essa visualização técnica é o que diferencia um projeto profissional de uma instalação simples, permitindo prever o alcance real de cada lâmpada escolhida. Ao observar o gráfico, o arquiteto consegue identificar a abertura do facho e a presença de luz residual, o que é fundamental para evitar o ofuscamento direto e garantir que a luz atinja as superfícies de trabalho com a intensidade necessária para o conforto visual.
Além da análise de intensidade, as variações nas curvas fotométricas permitem classificar as luminárias em categorias de distribuição, como direta, indireta ou semidireta. Uma curva que se expande predominantemente para baixo indica uma iluminação funcional e focada, enquanto curvas que se projetam para cima sugerem o uso da luz rebatida no teto para criar ambientes mais suaves e acolhedores. O domínio técnico desses gráficos possibilita a criação de hierarquias visuais complexas, onde o contraste entre luz e sombra é planejado com precisão matemática. Sem a leitura correta da curva, corre-se o risco de subestimar a dispersão luminosa, resultando em ambientes com manchas de luz indesejadas ou zonas de sombra que comprometem a estética e a funcionalidade do design de interiores.
Desempenho fotométrico e elétrico nos equipamentos
O desempenho fotométrico está diretamente ligado à capacidade da luminária de direcionar o fluxo luminoso para o alvo pretendido com eficiência máxima e perdas mínimas. Esse fator é determinado pelas propriedades óticas da lâmpada, pela qualidade dos refletores internos e pelos componentes de controle de luz, como difusores e lentes. Um bom desempenho garante que a energia consumida seja transformada em luz útil, evitando desperdícios e garantindo que a iluminação cumpra seu papel funcional no layout proposto. Na prática, isso significa que uma luminária com ótica superior pode entregar a mesma iluminância no plano de trabalho utilizando menos potência, o que reflete diretamente na sofisticação técnica do projeto e na qualidade da percepção das cores e texturas dos materiais aplicados no ambiente.
Já o desempenho elétrico foca na eficiência energética do conjunto, incluindo reatores, drivers e outros equipamentos auxiliares que gerenciam a carga. Para uma análise completa, o profissional deve cruzar esses dados com os conceitos de fluxo luminoso (lúmens) e iluminância (lux), observando o fator de potência e a distorção harmônica do sistema. A integração dessas informações permite criar sistemas que não apenas iluminam bem, mas que também possuem uma vida útil prolongada e baixo consumo, equilibrando técnica e sustentabilidade no canteiro de obras. É essencial verificar como o driver se comporta sob variações de tensão, pois um componente de baixa qualidade pode comprometer a estabilidade do fluxo luminoso, gerando o efeito flicker, que é imperceptível a olho nu mas causa fadiga ocular.
Ao especificar equipamentos, o arquiteto deve observar a eficácia luminosa, que é a razão entre o fluxo luminoso total emitido e a potência elétrica consumida, expressa em lúmens por watt. Equipamentos com alto desempenho fotométrico e elétrico reduzem a carga térmica no ambiente, o que consequentemente diminui a necessidade de ar-condicionado, gerando uma economia em cascata na operação da edificação. Portanto, a escolha baseada em dados técnicos supera a escolha puramente estética, assegurando que o investimento do cliente resulte em um sistema durável. A análise criteriosa desses parâmetros técnicos evita manutenções precoces e garante que a temperatura de cor e a intensidade da luz permaneçam constantes ao longo dos anos, preservando a intenção original do projeto luminotécnico.
Como funciona a curva fotométrica na prática

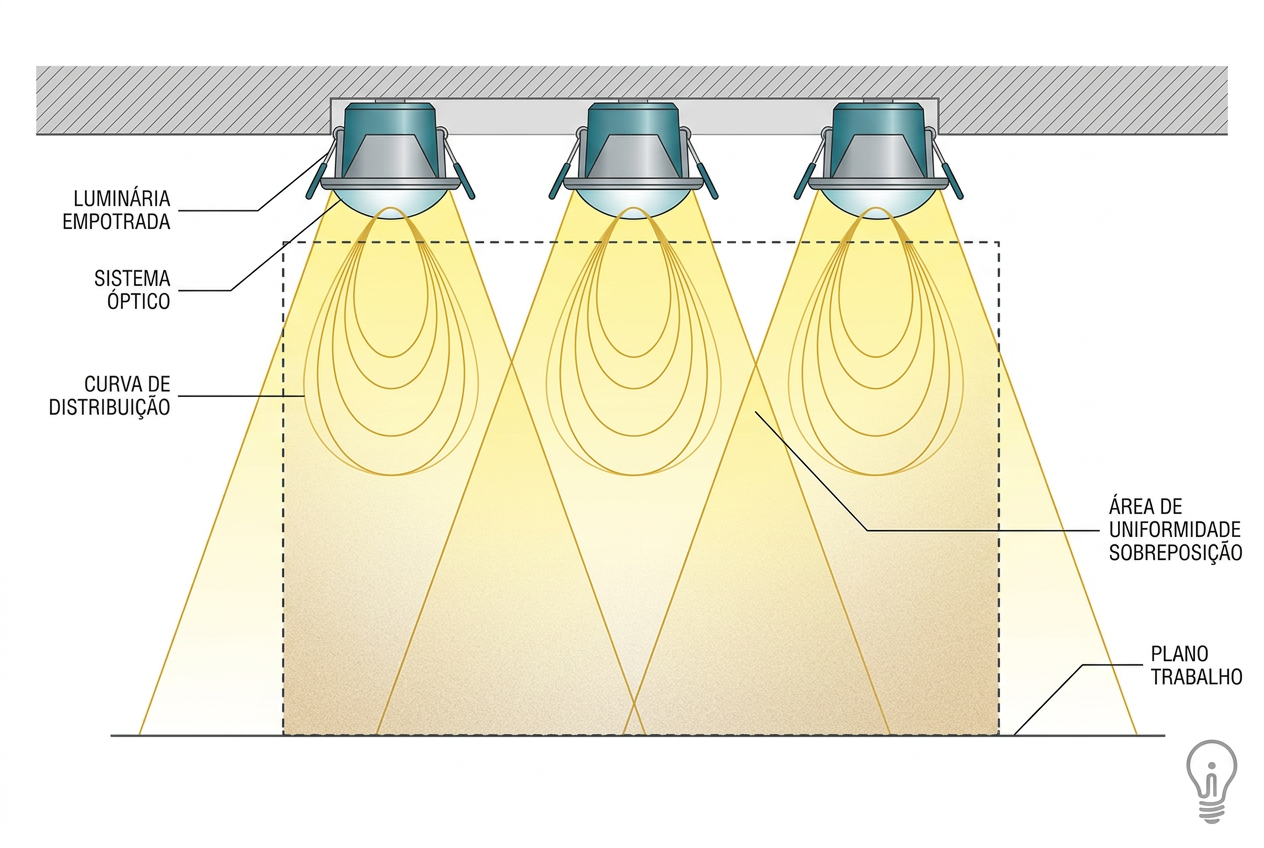

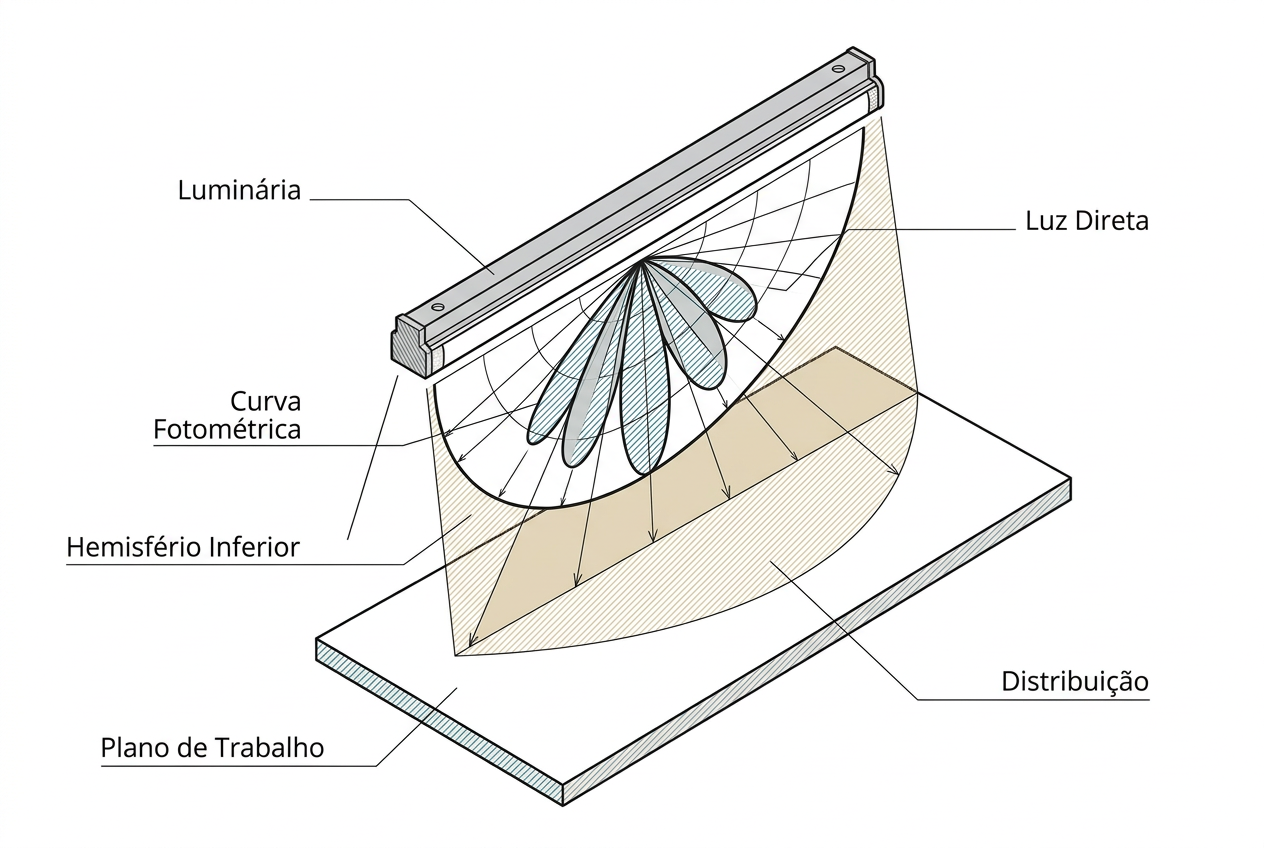

A aplicação prática da curva fotométrica ocorre quando inserimos os dados do fabricante em softwares de cálculo ou gráficos de plano de trabalho. O objetivo é obter a uniformidade da luz e garantir que os níveis de iluminância atendam às normas técnicas. É importante notar que a curva analisa tanto o fluxo para o hemisfério inferior quanto para o superior. Luminárias eficientes costumam concentrar o rendimento no hemisfério inferior, onde a luz é direta e mais aproveitável.

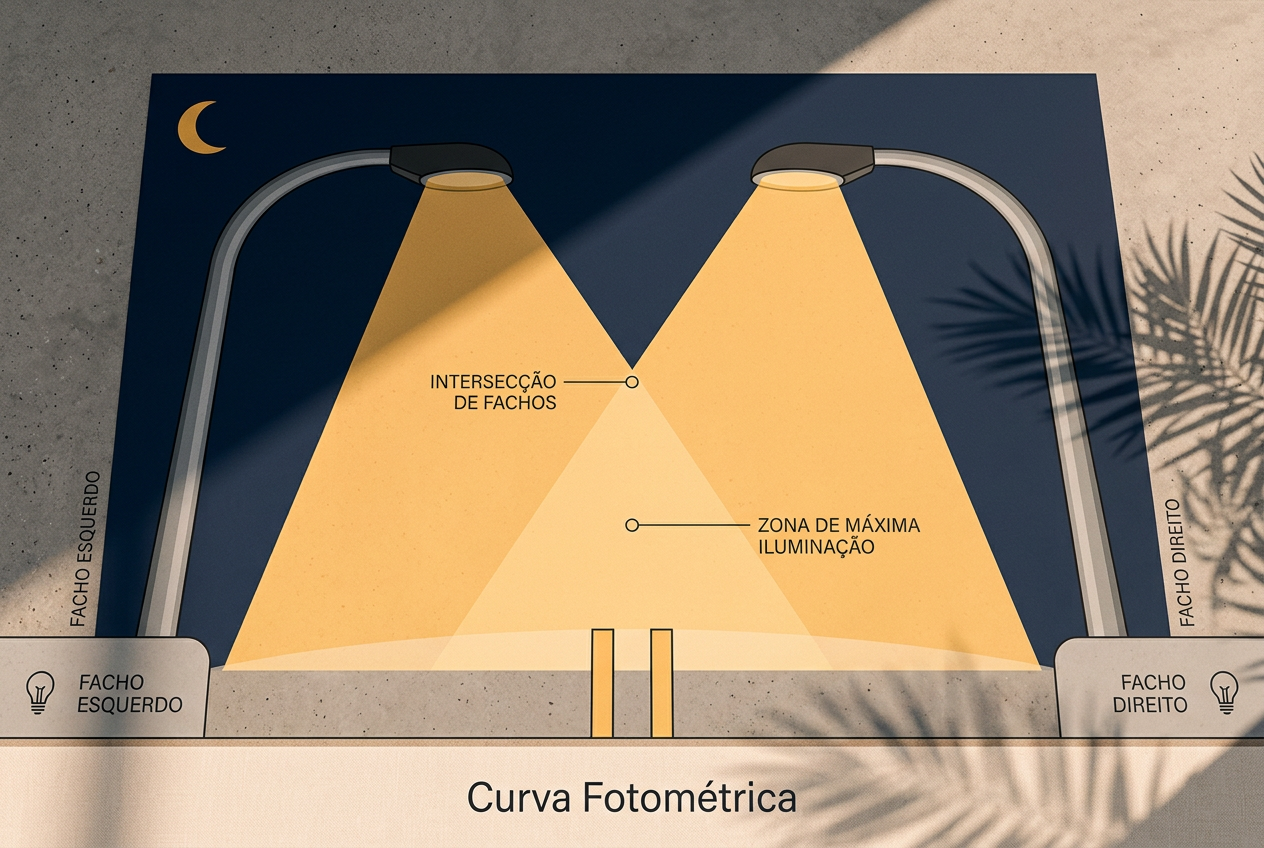

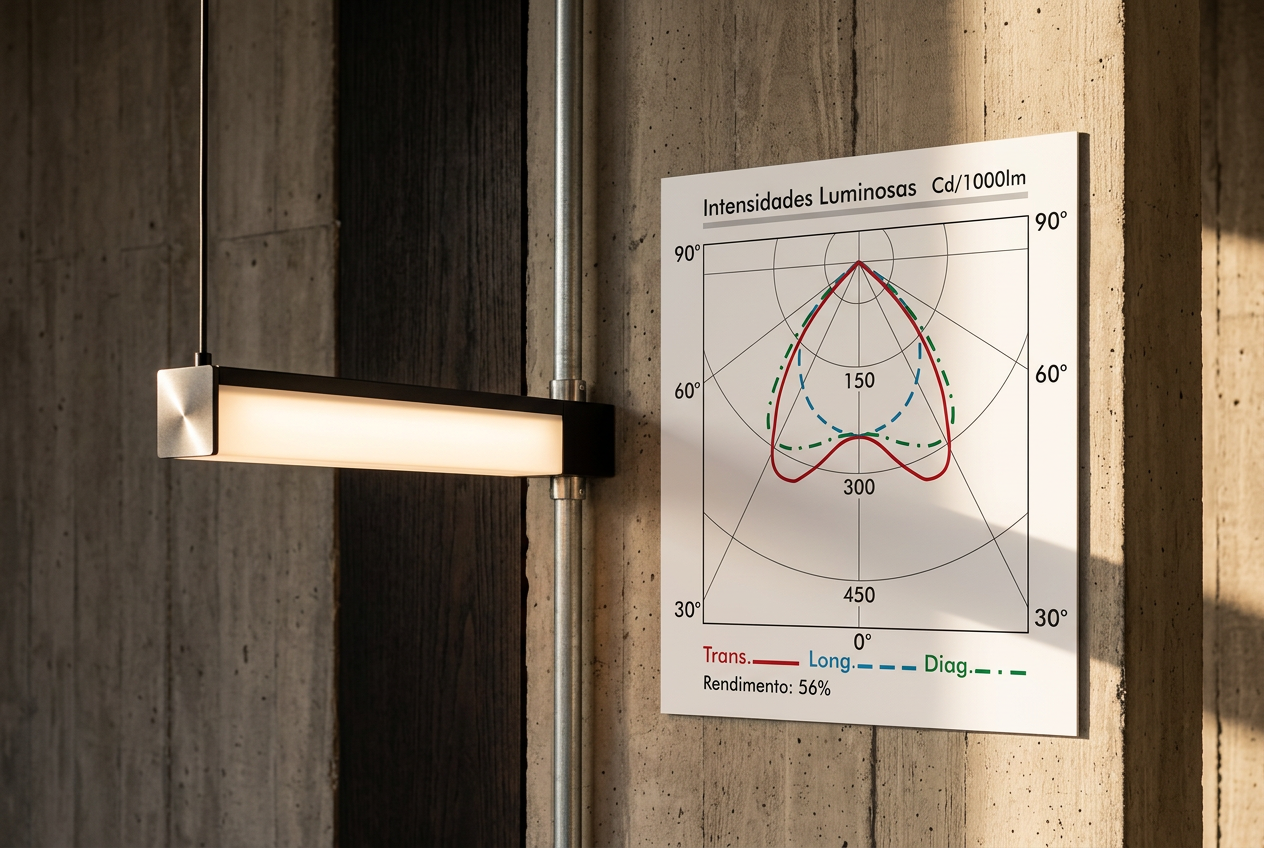

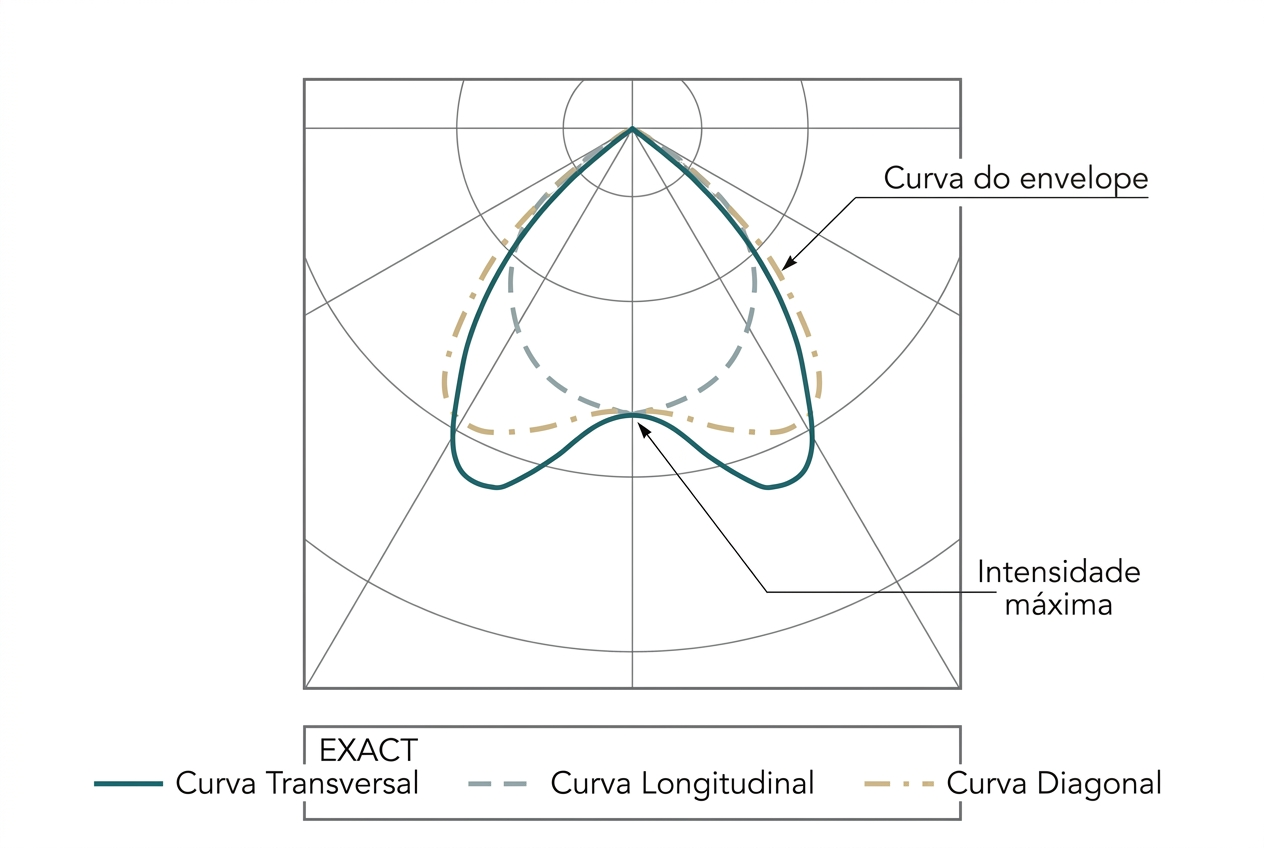

Ao analisar um gráfico, observamos planos transversais, longitudinais e diagonais projetados em uma mesma imagem para facilitar a leitura. Em modelos lineares, como as lâmpadas tubulares, a distribuição tende a ser mais lateral do que frontal devido ao corpo ótico da peça. Já em luminárias públicas, o facho é projetado para frente e para os lados, otimizando a visibilidade em vias e calçadas. O uso de refletores pode alterar esse rendimento ao absorver ou transmitir a luz de forma específica.
Exemplos de distribuição e eficiência

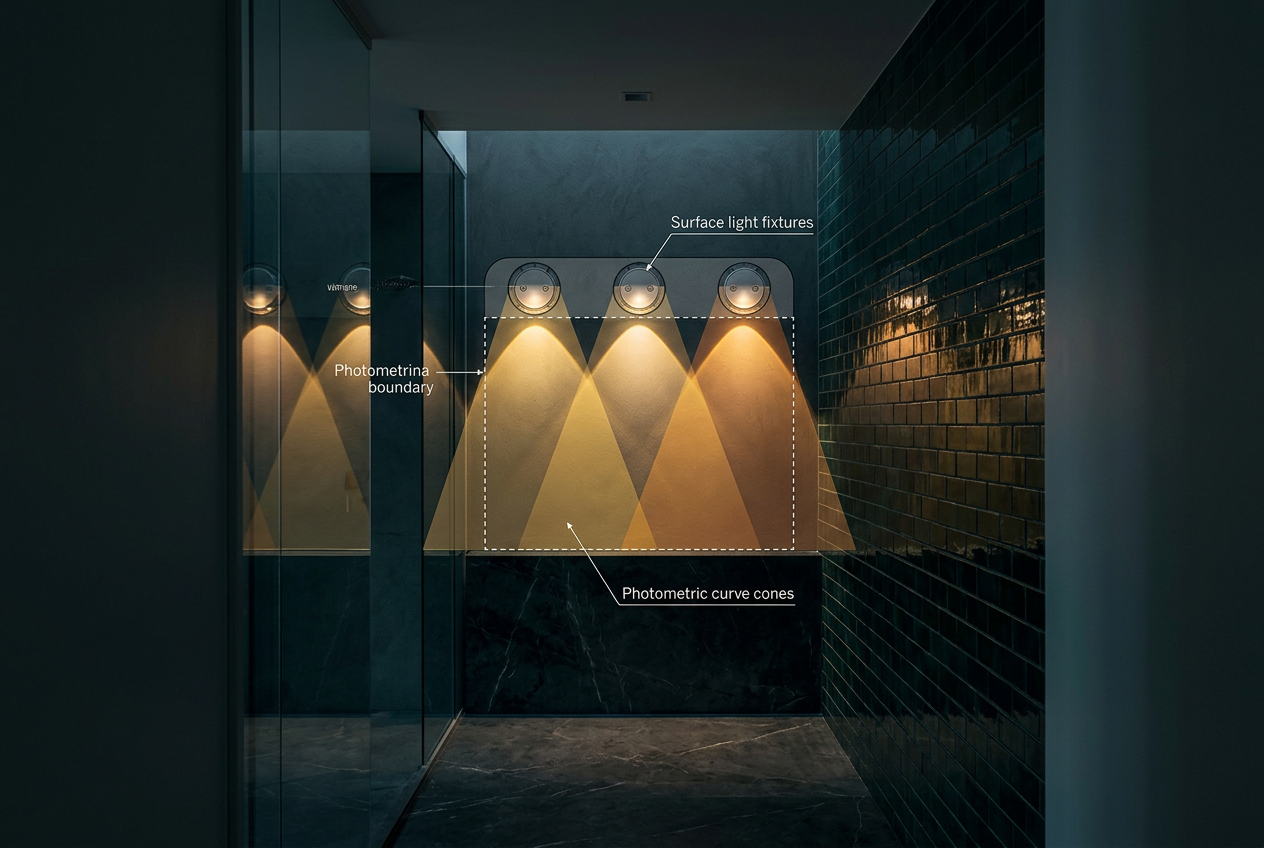

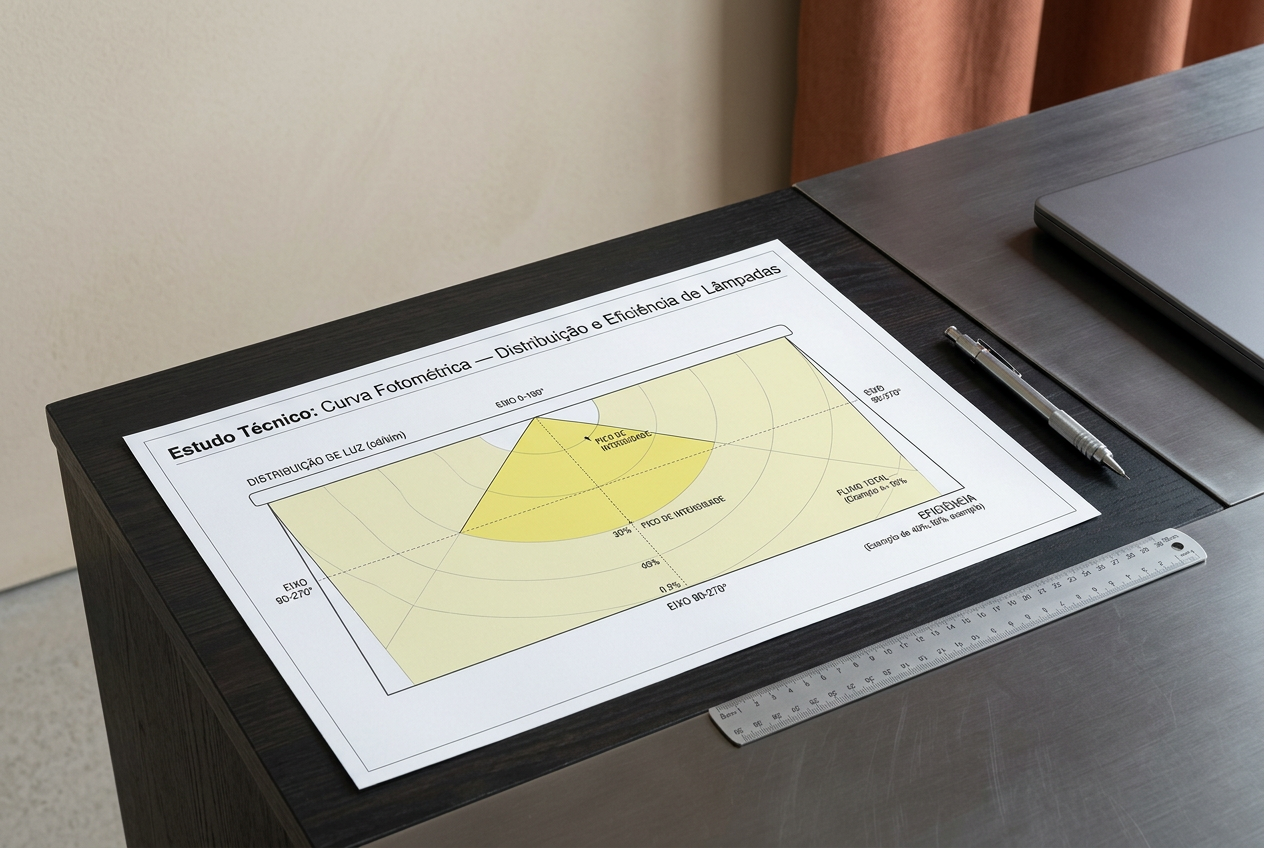

Para visualizar melhor, imagine uma luminária linear industrial. Ao realizar um corte transversal na curva, percebemos que a luz se espalha mais para as laterais para cobrir grandes áreas de piso. Se compararmos com um spot de luz concentrada, a curva seria estreita e alongada para baixo. Essa diferença visual no gráfico é o que orienta se a peça serve para iluminação geral ou para destacar um objeto decorativo específico na parede ou em um nicho.
Outro ponto relevante é a qualidade da informação fornecida pelo fabricante. Catálogos técnicos devem apresentar a curva de distribuição de intensidade luminosa (CDL) de forma clara. Em projetos complexos, como um Diagrama Unifilar que organiza a parte elétrica, a escolha da luminária baseada na fotometria correta evita sobrecargas e garante que o resultado estético planejado no 3D seja fiel à realidade após a instalação dos equipamentos.
Conclusão sobre o uso técnico da fotometria
Dominar a leitura da curva fotométrica transforma radicalmente a maneira como o arquiteto ou lighting designer lida com a luz, elevando o projeto de um nível puramente intuitivo para um patamar técnico de alta precisão. A capacidade de prever com exatidão como a luz se comportará no espaço tridimensional, antes mesmo da especificação final ou da compra dos materiais, reduz drasticamente a margem de erro e evita gastos desnecessários com substituições de luminárias inadequadas. Ao analisar o diagrama, o profissional consegue antecipar o ofuscamento, a uniformidade da iluminação em superfícies de trabalho e a eficiência energética do conjunto, garantindo que a satisfação do cliente seja baseada em resultados mensuráveis e não apenas em promessas estéticas. A iluminação, sob esta ótica técnica, deixa de ser um mero detalhe decorativo e assume o papel de elemento estruturante do bem-estar e da funcionalidade espacial.
Portanto, ao selecionar equipamentos para qualquer tipologia de projeto, é fundamental exigir dos fabricantes os dados fotométricos completos e utilizá-los sistematicamente para validar as escolhas de design. Seja em ambientes residenciais, onde o conforto visual é prioritário, ou em espaços comerciais e públicos, onde a segurança e a norma técnica ditam as regras, a precisão oferecida pelos diagramas de intensidade luminosa é a maior aliada para criar espaços funcionais e visualmente equilibrados. Na prática, isso significa observar não apenas o fluxo luminoso total, mas como esse fluxo é distribuído nos ângulos críticos de visão, evitando desperdícios de luz em direções indesejadas. O uso consciente desses gráficos permite que o arquiteto refine a hierarquia visual do ambiente, destacando elementos arquitetônicos com a intensidade correta e garantindo que cada lúmen emitido cumpra o seu propósito planejado.
O conhecimento profundo dessas ferramentas técnicas é, em última análise, o que define e diferencia os grandes especialistas em lighting design no mercado contemporâneo. Em um cenário onde a tecnologia LED evolui rapidamente, a capacidade de interpretar curvas fotométricas complexas permite que o profissional identifique produtos de alta performance e descarte opções que não entregam a distribuição prometida. A validação técnica através da fotometria assegura que o projeto final seja fiel à concepção original, proporcionando uma experiência espacial rica e segura para os usuários. Ao integrar o rigor dos dados científicos com a sensibilidade artística da arquitetura, o projetista alcança um nível de excelência que transcende a simples instalação de pontos de luz, transformando a radiação luminosa em uma ferramenta de precisão para a construção de atmosferas saudáveis e produtivas.
