Hierarquia visual em pranchas de arquitetura

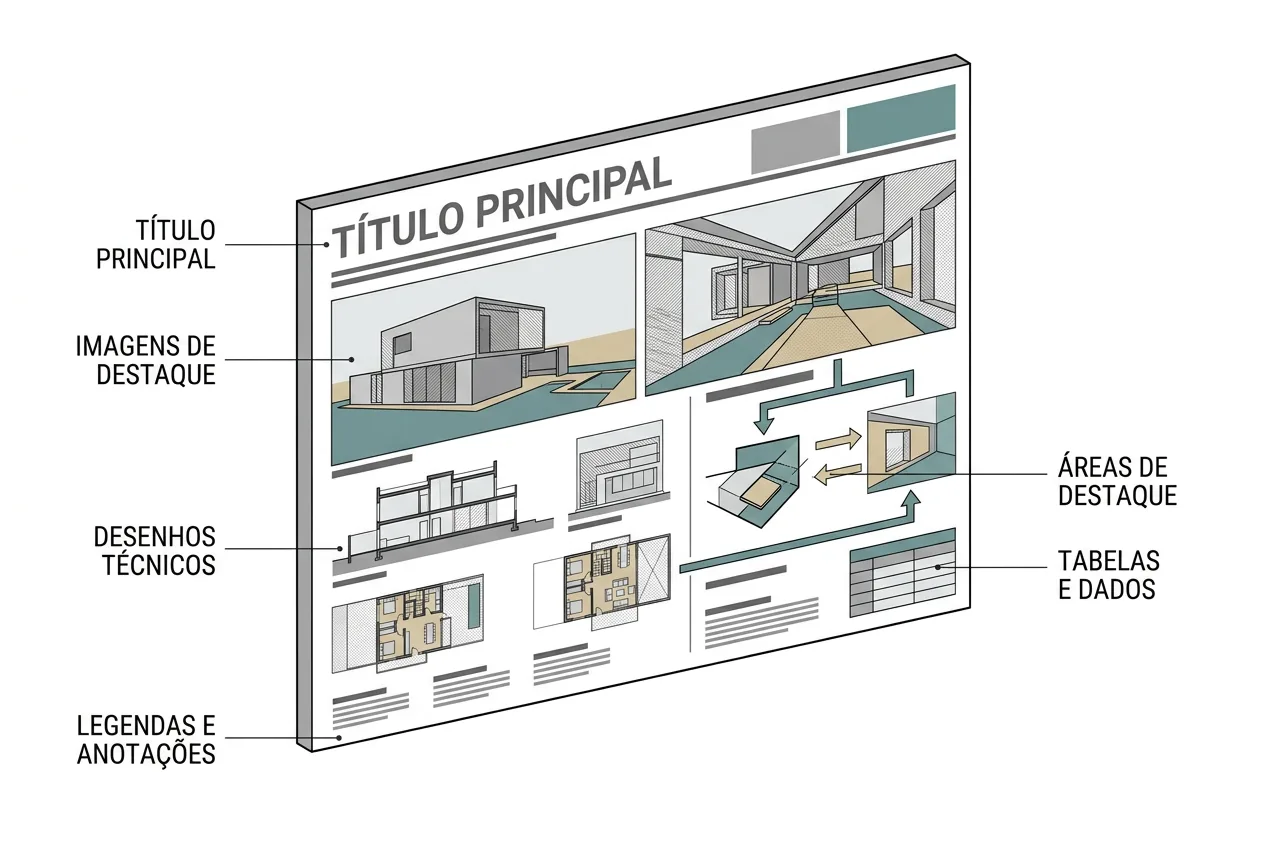

O que é hierarquia visual em uma prancha de arquitetura

Gestalt (campo de estudo da percepção que explica como o observador organiza partes em conjuntos) oferece critérios para estruturar a leitura de pranchas técnicas. Proximidade (tendência de perceber elementos próximos como pertencentes ao mesmo grupo) associa conteúdos antes mesmo da leitura textual. Por isso, título, desenho, legenda e escala gráfica devem formar um conjunto espacialmente reconhecível. Em uma planta de térreo acompanhada por um diagrama de acessos, a legenda de cada peça precisa permanecer mais próxima de seu desenho do que da peça vizinha. Um erro recorrente é distribuir textos apenas para preencher vazios; a banca pode então relacionar uma explicação, uma cota ou uma orientação ao desenho errado.

A semelhança permite reconhecer elementos com a mesma função informativa por meio de tratamento consistente. Títulos equivalentes, legendas, chamadas e identificações de ambientes devem conservar padrões próprios, evitando que uma nota secundária pareça ter a mesma função de um subtítulo. A continuidade, por sua vez, conduz o olhar por alinhamentos, eixos e encadeamentos perceptíveis. Uma sequência que apresente conceito, implantação, edifício e detalhe pode compartilhar uma direção predominante, sem depender de setas decorativas. Se o diagrama conceitual estiver isolado em uma extremidade e o detalhe correspondente surgir sem alinhamento ou conexão visual, o observador terá dificuldade para compreender que ambos pertencem ao mesmo argumento projetual.

Figura e fundo (relação entre o elemento percebido como principal e o campo que o circunda) orientam a separação entre informação desenhada e espaço livre. O fundo não é uma área residual: ele delimita grupos, reduz interferências e ajuda a distinguir plantas, cortes e textos. Por exemplo, posicionar um corte entre duas plantas sem intervalo suficiente pode fazer linhas de projeção, legendas e chamadas parecerem parte de um único desenho. Também convém observar fechamentos involuntários, nos quais bordas, imagens e blocos textuais sugerem conjuntos que não existem. Agrupamentos ambíguos aumentam o tempo de interpretação e podem levar a associações técnicas incorretas, sobretudo quando cotas, níveis ou escalas aparecem equidistantes de peças diferentes.

Gestalt e percepção aplicadas à leitura técnica

Gestalt (campo de estudo da percepção que explica como o observador organiza partes em conjuntos) permite converter relações espaciais em instruções de leitura. A proximidade (tendência de perceber elementos próximos como pertencentes ao mesmo grupo) deve associar título, desenho, legenda e escala gráfica sem depender de molduras excessivas. Em uma implantação, por exemplo, o nome da peça, a indicação de orientação e a escala gráfica devem formar um conjunto reconhecível, separado do texto conceitual vizinho. O intervalo interno desse conjunto precisa parecer menor que a distância até outros conteúdos. Um erro comum é posicionar a legenda entre duas plantas igualmente próximas: a banca pode atribuí-la ao desenho errado, comprometendo a identificação de setores, acessos ou etapas do projeto.

A semelhança organiza elementos que cumprem a mesma função informativa, mesmo quando estão afastados na prancha. Títulos equivalentes devem compartilhar tipografia, peso e posição relativa; legendas devem seguir um padrão próprio; chamadas de detalhe precisam manter forma e tratamento constantes. Em uma sequência com planta, corte e ampliação construtiva, por exemplo, todas as identificações de desenho podem adotar a mesma estrutura, enquanto textos explicativos recebem outra configuração. A padronização não significa tornar tudo visualmente igual, mas criar famílias reconhecíveis. O erro recorrente é usar a mesma aparência para títulos, observações e cotas, eliminando pistas funcionais. Também prejudica a leitura variar arbitrariamente caixas, alinhamentos ou estilos entre peças equivalentes, pois o observador interpreta diferenças gráficas como diferenças de significado.

A continuidade explora alinhamentos, eixos e direções para conduzir o olhar por uma cadeia argumentativa. Na composição visual do projeto, o percurso pode ligar conceito, implantação, edifício e detalhe por meio de bordas alinhadas, faixas de conteúdo ou relações geométricas consistentes. Um diagrama conceitual colocado acima da implantação, seguido por uma planta e por um corte alinhados no mesmo sentido, sugere progressão sem exigir setas decorativas. Mudanças de direção devem corresponder a mudanças reais de assunto, escala ou etapa. Um erro comum é distribuir desenhos apenas para preencher lacunas, criando trajetórias interrompidas ou cruzadas. A consequência é uma leitura de pranchas técnicas por saltos, na qual a banca encontra peças isoladas, mas não reconhece como cada representação comprova o raciocínio arquitetônico.

Figura e fundo (relação entre o elemento percebido como principal e o campo que o circunda) orienta quanto espaço livre cada informação precisa para permanecer legível. A figura pode ser uma planta, um corte ou um diagrama; o fundo inclui áreas vazias, margens e intervalos que evitam competição entre conteúdos. Em uma prancha com corte longitudinal dominante, manter seu entorno livre ajuda a distinguir níveis, perfis e chamadas, enquanto diagramas auxiliares podem ocupar uma faixa secundária. Fundos carregados, texturas intensas ou imagens muito contrastadas atrás de linhas técnicas reduzem a separação perceptiva. Outro erro é aproximar textos, cotas ou escalas gráficas de desenhos diferentes sem limite espacial claro. Esse agrupamento ambíguo pode vincular uma anotação à peça errada e produzir interpretações incorretas sobre dimensão, orientação ou solução construtiva.

Como definir a peça heroína da apresentação

Escala gráfica (relação representada graficamente entre a medida do desenho e a dimensão real) comunica o nível de leitura esperado para cada representação. Desenhos gerais favorecem a compreensão de contexto, implantação, acessos e organização espacial, pois permitem comparar partes amplas do projeto. Representações em escala maior aproximam o observador de decisões de uso, materialidade e construção. Em uma prancha de equipamento público, por exemplo, a implantação pode apresentar conexões urbanas, enquanto um trecho ampliado esclarece a transição entre circulação, ambiente interno e área aberta. A dimensão ocupada na folha também produz peso visual, mas deve resultar do conteúdo necessário, e não da tentativa de tornar relevante um desenho pouco explicativo.

Ampliação (representação em escala maior usada para revelar informações mais detalhadas) deve acrescentar informação que não poderia ser lida no desenho geral. Ela pode mostrar encontros construtivos, espessuras relativas, componentes, transições de materiais ou condições específicas de uso. Apenas aumentar a mesma planta, conservando idêntico conteúdo gráfico, cria volume visual sem aprofundamento técnico. Em um núcleo sanitário, por exemplo, a ampliação deve tornar compreensíveis acessos, equipamentos, áreas de uso e relações com fechamentos; caso apenas repita o zoneamento já visível na planta do pavimento, ocupa espaço sem criar uma nova camada de leitura. A escala adequada nasce da pergunta que o desenho precisa responder e da precisão exigida para respondê-la.

Diferenças de escala podem organizar três momentos de leitura: entrada pelo conjunto, aprofundamento em um setor e verificação por meio de detalhes. Essa progressão permite que a banca reconheça primeiro a lógica global e depois examine como ela se materializa. O erro mais frequente é reduzir plantas e cortes para acomodar excesso de conteúdo, tornando textos, símbolos e relações espaciais indistintos. No extremo oposto, ampliações vazias sugerem importância, mas não oferecem dados adicionais. A consequência prática é uma prancha visualmente carregada e tecnicamente frágil. Antes de fechar a diagramação, cada desenho deve ser avaliado no tamanho efetivo de apresentação, verificando se seus elementos permanecem distinguíveis e se a mudança de escala corresponde a uma mudança real de informação.

Como distribuir desenhos técnicos e imagens

Respiro (espaço sem informação usado para separar, agrupar ou destacar elementos) atua como componente da diagramação de pranchas, e não como área desperdiçada. Ele reduz a interferência entre conteúdos e permite reconhecer quais peças pertencem ao mesmo argumento. Em uma apresentação com planta e corte diretamente relacionados, um vazio controlado ao redor do conjunto ajuda a banca a percebê-los como unidade, sem necessidade de caixas ou linhas decorativas. O erro comum é ocupar toda área disponível com desenhos, textos e imagens, supondo que maior quantidade demonstre domínio do projeto. Essa compactação aumenta o ruído, dificulta a localização de informações e pode tornar equivalentes conteúdos com importância muito diferente.

A margem externa (faixa livre entre o conteúdo e o limite da folha) protege a composição e estabelece um limite visual contínuo. Ela não desempenha a mesma função do intervalo entre grupos, que sinaliza a passagem de um assunto para outro, nem do espaçamento interno, que organiza título, desenho, legenda e nota dentro de um bloco. Em uma prancha de habitação, por exemplo, a implantação pode formar um grupo com mapas de contexto; plantas e cortes podem constituir outro; detalhes construtivos, um terceiro. Se todos os afastamentos forem iguais, essa estrutura temática desaparece. Se a margem variar sem motivo, o conjunto pode parecer deslocado ou cortado.

A distância entre elementos deve expressar o grau de associação entre eles. Conteúdos complementares recebem proximidade menor; mudanças de tema exigem separação mais ampla. Uma legenda afastada do desenho correspondente pode ser interpretada como pertencente à peça vizinha, enquanto um texto excessivamente próximo de uma linha técnica pode interferir na representação gráfica arquitetônica. Em um bloco composto por corte e diagrama de ventilação, aproximar as duas peças indica que o segundo explica o primeiro. Já o conjunto de detalhes de cobertura precisa de distância suficiente para não ser confundido com essa análise ambiental. Intervalos devem comunicar relações, não resultar apenas dos espaços restantes após o encaixe.

A peça heroína requer um campo livre coerente com sua função de entrada, mas esse destaque não deve isolá-la do encadeamento geral. Desenhos densos, como plantas cotadas ou detalhes com muitas chamadas, também precisam de respiro adicional para que seus limites sejam identificados rapidamente. Intervalos irregulares constituem um erro frequente em pranchas de trabalho final: aproximam conteúdos sem relação, fragmentam séries equivalentes e criam corredores vazios que conduzem o olhar para fora da composição. Um procedimento útil é observar a folha em redução e verificar se os vazios formam separações intencionais. Quando surgem fendas estreitas, áreas residuais ou alinhamentos interrompidos, a estrutura espacial da leitura de pranchas técnicas precisa ser revista.

Tipografia como estrutura de navegação

A hierarquia interna de plantas e cortes depende da distinção entre profundidade, posição e função construtiva. Elemento cortado (componente atravessado pelo plano de corte e normalmente representado com maior ênfase) deve se separar visualmente dos componentes apenas vistos. Elementos projetados, situados além ou acima do plano principal, exigem menor presença ou convenção gráfica própria. Já informações complementares, como cotas, eixos e indicações, precisam permanecer legíveis sem assumir protagonismo. Em uma planta, paredes atravessadas pelo plano de corte devem prevalecer sobre mobiliário, paginação de piso e linhas de abertura. Quando todos os contornos recebem a mesma intensidade, o desenho perde profundidade, e a banca precisa interpretar geometricamente uma diferença que deveria ser percebida de imediato.

O contraste linear deve ser calibrado conforme a escala e o conteúdo representado. Desenhos gerais concentram muita informação em área reduzida, exigindo diferenças claras sem multiplicar traços que possam se fundir. Detalhes ampliados comportam componentes construtivos, juntas e camadas, mas ainda precisam indicar o que é principal e o que é explicativo. A linha de projeção (linha que representa elemento além ou acima do plano principal do desenho) não deve parecer tão sólida quanto um limite seccionado. Em uma fachada, planos próximos podem receber maior definição, enquanto elementos recuados assumem presença mais discreta. O erro frequente é reutilizar a mesma configuração gráfica em todas as escalas, produzindo desenhos gerais carregados ou detalhes sem diferenciação suficiente entre suas partes.

Linhas, textos técnicos, cotas, símbolos e mobiliário formam um único sistema de representação gráfica arquitetônica. A hachura (padrão gráfico usado para indicar material, superfície ou área seccionada) deve esclarecer materiais ou áreas seccionadas, e não preencher o desenho com textura dominante. Em uma planta de ambiente coletivo, mesas e cadeiras ajudam a verificar uso e circulação, mas seus contornos precisam ser subordinados aos limites arquitetônicos. Cotas devem conservar contraste suficiente para consulta, sem formar uma moldura mais intensa que a edificação. Linhas auxiliares sem função na apresentação final devem ser removidas. Quando hachuras densas, mobiliário detalhado e anotações coincidem, o conteúdo técnico vira uma mancha, oculta vãos e compromete a identificação dos percursos.

A avaliação precisa ocorrer na saída final prevista, porque a aparência observada na tela não corresponde necessariamente ao resultado impresso. Redução da folha, método de reprodução, tonalidade do suporte e conversão de cores podem aproximar espessuras que pareciam distintas ou apagar linhas delicadas. Um corte aparentemente equilibrado durante a edição pode apresentar hachuras fechadas, cotas frágeis e contornos cortados pouco destacados após a impressão. A revisão deve observar o conjunto à distância de apresentação e, depois, aproximar-se para conferir detalhes, textos e símbolos. Conferir apenas o arquivo ampliado na tela mascara conflitos de sobreposição. Também convém verificar se a diferença entre linhas resulta de uma regra consistente, e não de ajustes isolados feitos para corrigir cada desenho.

Cor para fluxos, setores e informação analítica

Fluxo de leitura (percurso visual sugerido pela posição e relação entre os elementos) transforma conteúdos dispersos em argumento verificável. Uma sequência funcional pode partir do contexto, apresentar o problema, revelar o partido, demonstrar a organização espacial, expor a experiência pretendida e chegar à resolução técnica. Essa ordem não precisa formar uma faixa rígida, mas deve esclarecer relações de causa e consequência. Em uma proposta para terreno com conflito entre pedestres e veículos, por exemplo, o diagnóstico mostra a condição inicial, o partido apresenta a separação dos acessos, a planta comprova sua organização e o corte evidencia os desníveis envolvidos. Começar por um detalhe construtivo sem apresentar o sistema geral costuma gerar perguntas prematuras e desviar a atenção da decisão central.

Entrada visual (primeiro ponto de atenção previsto na composição) deve indicar onde a argumentação começa. A partir dela, convém estabelecer um percurso principal, responsável pelo encadeamento essencial, e percursos secundários, destinados a comprovações, comparações ou aprofundamentos. O início pode reunir uma pergunta sintética, um diagrama de contexto e a representação que enuncia o partido. Em uma apresentação sobre adaptação climática, por exemplo, a entrada pode relacionar orientação solar, estratégia de sombreamento e implantação, deixando detalhes de proteção para uma leitura posterior. Quando vários elementos recebem destaque equivalente, não existe começo evidente. A banca escolhe um caminho casual, encontra informações fora de contexto e pode interpretar como lacuna aquilo que seria explicado em outro trecho.

Alinhamento, repetição e proximidade criam continuidade entre blocos sem depender de setas em excesso. Eixos comuns relacionam títulos, desenhos e textos; formatos recorrentes sinalizam conteúdos de mesma natureza; aproximações mostram quais explicações pertencem a cada representação. Chamada (recurso gráfico que conecta uma informação a outra ou indica uma ampliação) deve ser usada quando a relação não puder ser inferida pela posição. Em uma planta, uma chamada pode localizar o trecho desenvolvido em corte e conduzir ao detalhe correspondente, mantendo identificação compatível entre as peças. O erro comum é espalhar referências cruzadas sem direção clara ou usar conectores que atravessam vários desenhos. Isso cria cruzamentos gráficos, dificulta localizar a origem da ampliação e fragmenta a leitura técnica.

A sequência gráfica precisa acompanhar a exposição oral e a posição física das folhas no painel. Antes de finalizar, o estudante pode simular sua fala diante das pranchas e observar se cada argumento está acessível no momento em que é mencionado. Em um conjunto disposto lado a lado, a folha inicial deve introduzir a questão e o sistema espacial; as seguintes podem desenvolver experiência, desempenho e soluções construtivas sem exigir retornos constantes. Também é necessário considerar a distância de observação, pois informações de orientação devem ser reconhecíveis antes das legendas detalhadas. Um erro recorrente em trabalhos de conclusão de curso é depender de saltos entre folhas afastadas. A apresentação torna-se hesitante, o corpo do expositor bloqueia conteúdos e a banca perde a relação entre premissa, desenho e comprovação.

NBR 6492 e organização da documentação em folha

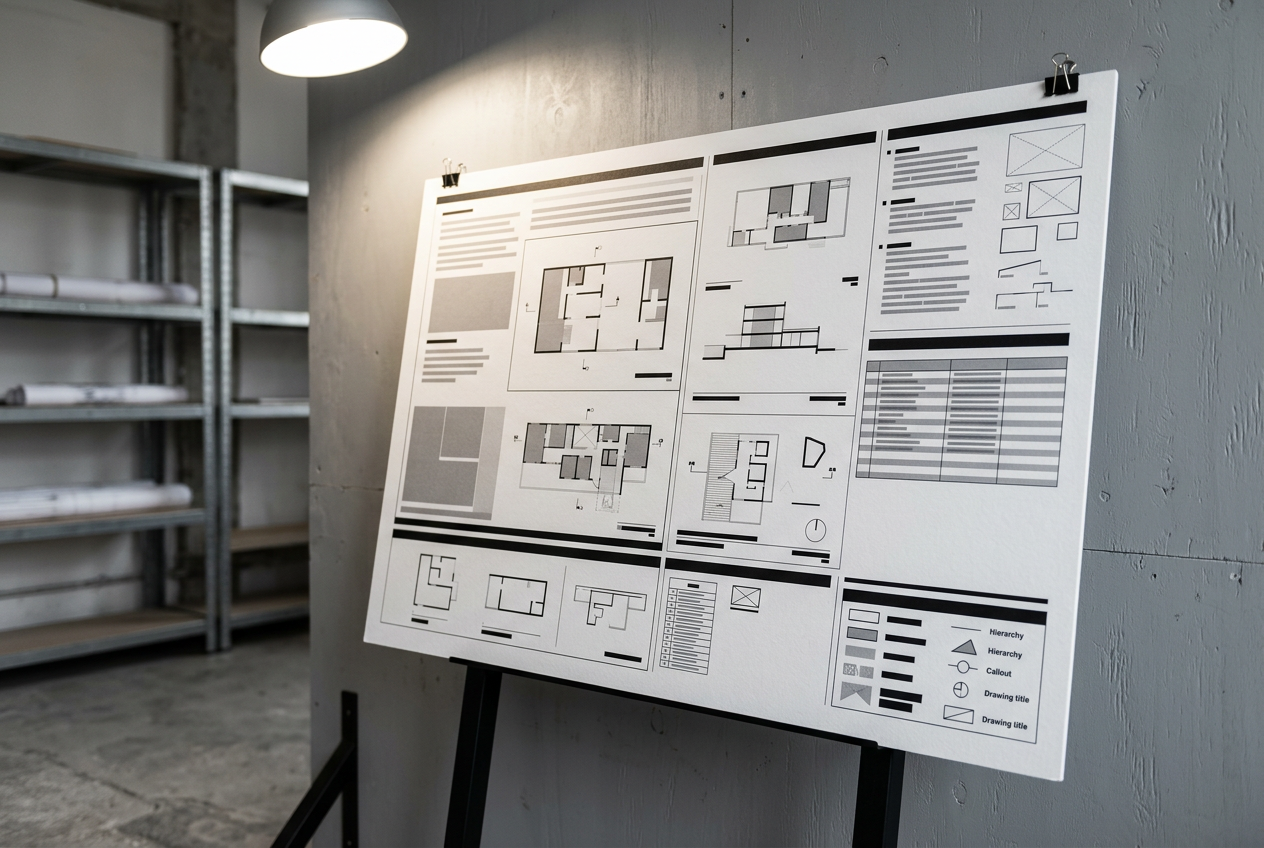

O diagnóstico deve simular três condições de observação: leitura distante, leitura intermediária e inspeção próxima. À distância, verifique se o ponto focal comunica a tese do projeto e se a ordem geral pode ser reconhecida sem esforço. Na posição intermediária, examine a sequência entre desenhos, diagramas e explicações. De perto, confira cotas, legendas, símbolos e textos auxiliares. Em uma apresentação sobre requalificação de um edifício, por exemplo, a visão distante deve revelar a estratégia principal; a intermediária, relacionar intervenção e preexistência; a próxima, permitir conferir soluções específicas. O erro comum é revisar apenas na tela ampliada, condição que oculta problemas percebidos quando a prancha é observada integralmente.

Cada peça deve acrescentar uma evidência diferente ao argumento. O ponto focal apresenta a decisão central, enquanto os demais conteúdos demonstram implantação, organização espacial, desempenho, materialidade ou resolução construtiva, conforme a proposta. Duas imagens que mostram essencialmente o mesmo enquadramento ocupam espaço sem ampliar a compreensão. Para testar a pertinência, formule a pergunta respondida por cada elemento: uma planta pode explicar circulação; um corte, relações verticais; um diagrama, etapas de transformação. Se a resposta for vaga ou repetida, a peça deve ser substituída, reduzida ou retirada. Renders sem função argumentativa são um erro frequente em pranchas de Trabalho de Conclusão de Curso, pois aumentam a densidade visual e desviam atenção das evidências projetuais.

A conferência técnica deve abranger alinhamentos, sequência, legendas, escalas, pesos de linha, ortografia e referências cruzadas. Referência cruzada (indicação que conecta desenhos relacionados, como uma planta e seu corte) precisa conduzir ao conteúdo correto e permanecer coerente após mudanças de posição ou numeração. Faça uma leitura seguindo cada chamada: localize o marcador na planta, encontre o corte correspondente e confirme se orientação e identificação coincidem. Depois, compare títulos equivalentes, alinhamentos de colunas e terminologia usada em todas as folhas. Alterações parciais costumam deixar códigos antigos, legendas incompletas ou desenhos sem correspondência. Esses erros comprometem a confiança no documento, mesmo quando a solução arquitetônica está corretamente desenvolvida.

A prova de impressão (saída de teste usada para conferir legibilidade, contraste, cor e dimensões antes da entrega) deve reproduzir o tamanho final ou uma saída equivalente capaz de revelar o comportamento real do arquivo. Examine textos pequenos, espessuras, imagens, áreas escuras e diferenças cromáticas; depois, monte o conjunto na ordem de apresentação para detectar rupturas entre folhas. Baixa resolução, contrastes frágeis, textos extensos e excesso de informação podem passar despercebidos no monitor. Mudanças de última hora exigem nova conferência integral, porque deslocar um desenho pode romper alinhamentos, referências e sequências. Congelar a versão final sem essa verificação aumenta o risco de arquivos divergentes, cortes acidentais na saída e informações atualizadas em apenas parte do conjunto.

Perguntas frequentes

Qual é o elemento mais importante de uma prancha de arquitetura?

É o elemento que demonstra com maior clareza a tese central do projeto. Pode ser uma implantação, planta, corte, axonometria ou perspectiva, desde que sintetize a principal decisão arquitetônica e organize os demais conteúdos como evidências de apoio.

Como equilibrar blocos de texto e desenhos técnicos?

O texto deve explicar o que o desenho não comunica sozinho, sem repetir visualmente a mesma informação. Blocos curtos, alinhados ao desenho correspondente e separados por respiro reduzem ambiguidades e preservam o protagonismo da representação arquitetônica.

Como a escala do desenho interfere no peso visual?

Desenhos maiores tendem a atrair atenção, mas também sugerem maior importância ou nível de aprofundamento. A escala deve ser escolhida pelo conteúdo que precisa ser demonstrado, e não apenas para preencher a folha.

O que evitar em pranchas de TCC?

Evite excesso de peças concorrentes, textos longos, perspectivas sem função argumentativa, hierarquia tipográfica instável e desenhos técnicos sem legibilidade. Também é importante não deixar a prova de impressão, a conferência de referências e a revisão do conjunto para o momento final.

Como saber se o fluxo de leitura está funcionando?

Observe a prancha primeiro à distância e identifique qual elemento chama atenção, qual vem em seguida e onde a leitura termina. Se o percurso não acompanhar o discurso oral ou exigir saltos frequentes entre informações desconectadas, a organização precisa ser revista.
